Диэлектрическая (интегральная) диагностика кабельных линий

CDS IRC — система для диагностики VPE кабеля

Сохранить в PDF Распечатать
  • Назначение системы для диагностики бумажного кабеля CDS IRC

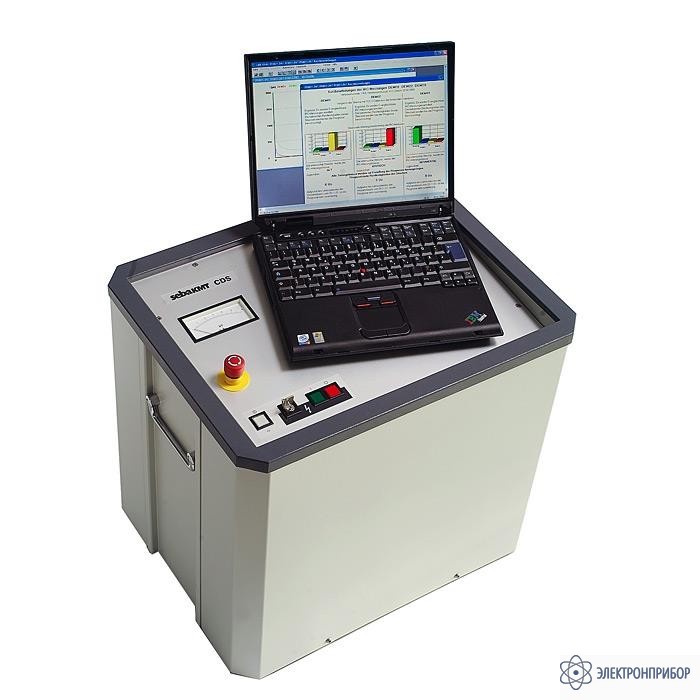

    Портативная установка CDS IRC используется по всему миру в качестве универсальной системы для диэлектрической диагностики PE/VPE кабелей и использует известный измерительный метод анализа изотермического тока релаксации IRC-Анализ. Система работает в абсолютно щадящем для кабеля режиме благодаря низкому зарядному напряжению.

    IRC-анализ

    На основании полевых испытаний состарившихся в процессе эксплуатации кабелей был составлен обширный банк данных, содержащий всю важную информацию об исследуемых участках. Оценка происходит автоматически. При аттестации при помощи программного обеспечения-NN исследуемый в данный момент участок классифицируется в IRC класс старения. Каждый класс сопоставляется с типичной остаточной прочностью, которая была определена большим количеством измерений. Благодаря этому пользователь получает технически важный параметр, являющийся важным показателем для принятия решения по дальнейшей эксплуатации кабельной линии или по ее ремонту или замене.

    Достоинства системы для диагностики бумажного кабеля CDS IRC

    • Трехфазные измерения IRC
    • Неразрушающая диагностика
    • Анализ тока зарядки для распознавания единичных проблемных мест в кабеле
    • Простое управление благодаря меню измерительного процесса
    • Определение состояния кабеля с изоляцией из PE / VPE, не повреждая его
    • Простое управление и автомат. процесс измерения
    • Трехфазное параллельное измерение тока и напряжен. Время полного измерения – 1 час
    • Большой динамический диапазон для IRC-измерений, проводимых на протяженных кабелях
    • Измерение зарядного тока на фазе формирования
    • Улучшенная техника фильтрации для индуцир.кабелей
    • Увеличенная емкость аккум. для послед.измерений
    • Расшир.диапазон для формирующ.напряжений до 5 кВ-диагностика высоковольтных кабелей
  • Технические характеристики системы для диагностики бумажного кабеля CDS IRC

    Параметр Значение
    Диапазон измеряемого тока - 130 нА ... 130 нА
    Диапазон измеряемого напряжения 0 ... 5000 В
    Максимально выходное напряжение 5 кВ
    Измерение сопротивления до TΩ
    Питание от сети 115 / 230 В; 50 / 60 Гц
    DC-ток зарядки 3 мА
    Потребляемая мощность 50 Ватт (без Laptop)
    Габариты (В x Ш x Г) 490 x 550 x 415 мм
    Вес 26 кг (без Laptop и кабеля)
  • Комплект поставки CDS IRC

    Наименование Количество
    Высоковольтный блок 1
    Блок управления 1
    Notebook 1
    Лицензированное ПО 1
    Комплект кабелей 1
    Разрядная штанга 1
    Чемодан 1
