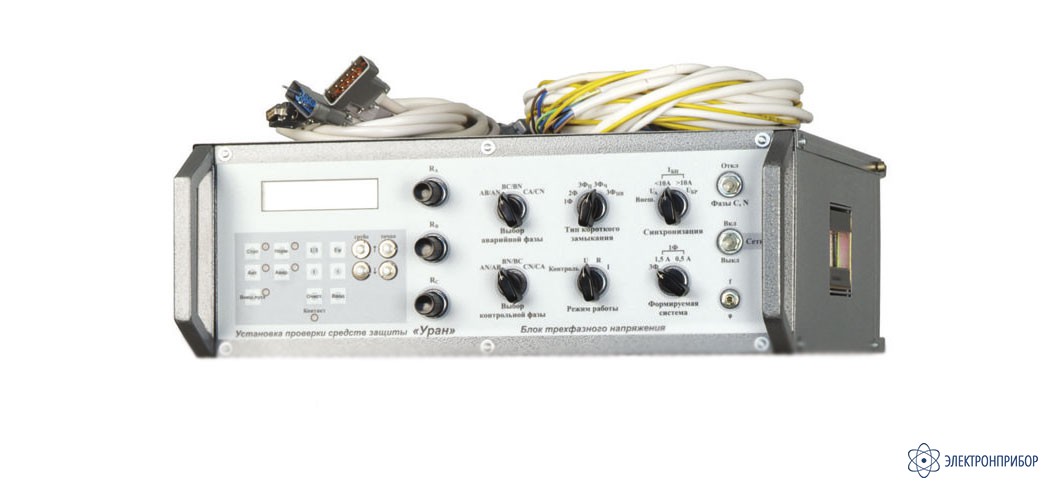

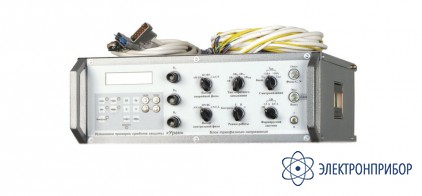

Блок трехфазного напряжения — для установки Уран

Сохранить в PDF Распечатать
  • Блок трехфазного напряжения предназначен для формирования трехфазного переменного напряжения с плавной регулировкой в диапазоне 0,1-63,5 В и максимальным током 0,5 А в каждой фазе.

    Блок позволяет осуществлять плавную регулировку угла сдвига фаз между опорным сигналом и фазным или линейным напряжением формируемой системы в диапазоне 0-360°.

    В качестве опорного сигнала могут выступать:

    • внешнее напряжение 4-400 В;
    • напряжение, формируемое блоком регулировочным;
    • ток, формируемый блоком нагрузочным;
    • напряжение одной из фаз формируемой системы.

    Блок можно использовать как источник однофазного переменного напряжения с плавной регулировкой выходного сигнала в диапазонах:
    0,1-200 В и максимальным током 0,5 А; либо 0,1-65 В с максимальным током 1,5 А, а также как источник однофазного переменного тока с плавной регулировкой сигнала в диапазоне 0,1-25 А.

    При формировании блоком однофазного сигнала (напряжения или тока) имеется возможность регулировки угла сдвига фаз между опорным и формируемым сигналами в диапазоне 0-360°; либо регулировки частоты: плавной регулировки в диапазоне 40-60 Гц с дискретностью 0,1 Гц или ступенчатой в диапазоне 50-550 Гц с дискретностью 50 Гц.

    Блок позволяет имитировать однофазные, двухфазные и трехфазные короткие замыкания со сбросом напряжения в аварийных фазах до значения напряжения установки с сохранением симметричности относительно неповрежденных фаз.

    Блок может использоваться:

    • как вольтметр для измерения внешнего напряжения в диапазоне 0,1-400 В;
    • как амперметр для измерения внешнего тока в диапазоне 0,1-25 А;
    • как фазометр для измерения угла сдвига фаз между двумя внешними напряжениями или внешним напряжением и внешним током в диапазоне 0-360°;
    • как омметр для измерения внешнего сопротивления в диапазоне 0,01-10 Ом.

    Габаритные размеры блока - 480x160x510 мм, масса блока - не более 20 кг.

  • Совместимость с Блок трехфазного напряжения

    • 223 551 руб.
      поверка включена в стоимость
      Добавить к заказу
