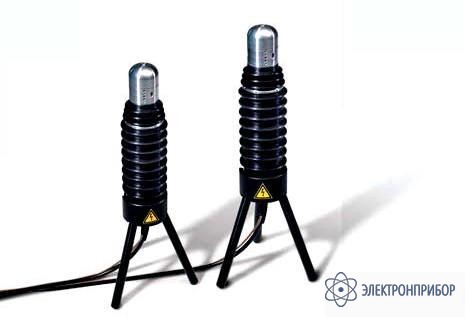

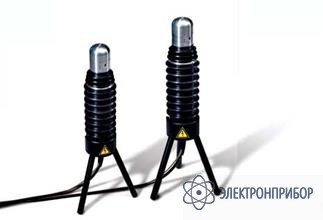

TD60 — измеритель тангенса угла диэлектрических потерь

Сохранить в PDF Распечатать
  • Назначение измерителя тангенса угла диэлектрических потерь TD60

    Измеритель тангенса угла диэлектрических потерь TD60 предназначены для измерения высокого напряжения специальной формы инфранизкой частоты и силы тока и измерения тангенса угла диэлектрических потерь.

    Измеритель представляет собой цифровой измерительный прибор (ЦИП).

    Область применения измерителя тангенса угла диэлектрических потерь TD60

    TD60 применяется для диагностики состояния высоковольтной изоляции объектов электроэнергетики.

    Измеритель работает с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителем применяется установка измерительная высоковольтная серии HVA (HVA60), генерирующая напряжение специальной формы инфранизкой частоты.

    Особенности измерителя тангенса угла диэлектрических потерь TD60

    • Измерение тангенса угла диэлектрических потерь
    • Компактное и легкое по весу оборудование
    • Простота в использовании
    • Одновременное испытание и диагностика кабеля
    • Передача данных на компьютер при помощи беспроводного интерфейса Bluetooth
    • Протокол по результатом диагностики
    • Подключение тестирующего оборудования одним проводом
  • Технические характеристики измерителя тангенса угла диэлектрических потерь TD60

    Параметр Значение
    Диапазон измерений среднеквадратического значения напряжения переменного тока, кВ 1 – 44
    Частота напряжения, Гц От 0,01 до 0,1 с шагом 0,01 Гц
    Пределы допускаемой основной относительной погрешности измерения напряжения, % ± 1
    Разрешение, кВ 0,1
    Диапазон измерений силы тока, потребляемого объектом испытаний, мА 0 – 40
    Пределы допускаемой основной относительной погрешности измерения силы тока, % ± 1
    Разрешение, мкА 1
    Диапазон измерений тангенса угла диэлектрических потерь 1×10-4 – 1
    Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь ± 1×10-4
    Разрешение ± 1×10-5
    Электрическое питание Две батареи типа «С» напряжением 1,5 В
    Габаритные размеры (длина×диаметр), мм 450×120
    Масса, кг 5
    Температура окружающего воздуха, °С от – 5 до + 45
    Относительная влажность воздуха, % до 85
  • Комплект поставки TD60

    Наименование Количество
    Измеритель тангенса угла диэлектрических потерь TD60 1
    Кабель высоковольтный 1
    Кейс для транспортировки 1
    Модуль Bluetooth для ПК 1
    Кабель заземления 1
    ПО «TD Control Center» 1
    Руководство по эксплуатации 1
    Методика поверки 1
  • Дополнительная комплектация TD60

  • Совместимость с TD60

    • 1 687 473 руб.
      Добавить к заказу

      HVA45, высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена

      Высоковольтная установка обладает выдающимися техническими характеристиками с точки зрения размера и веса (36кг), и нагрузочной способности (10 мкФ). Формирование высоковольтного сигнала построенно на принципе ШИМ модуляции и происходит за счет применения самой современной силовой электроники (сухая конструкция, без масла внутри), что делает прибор практически не требующем обслуживания. Прибор имеет 2 независимых заземляющих устройства (электронное автоматическое и механическое) и интегрированную систему защиты от внешнего напряжения до 12 кВ для защиты как оператора, так и прибора

    • 2 229 633 руб.
      Добавить к заказу

      HVA60, высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 60 кВ

      Высоковольтная установка HVA60 представляет собой легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции. Выходная мощность: 1,0 µF, 0,1 Гц, 62 кВ пиковое, 44 кВ (действ.) позволяет тестировать кабель до 3 км при данных условиях тестирования; Макс возможная длина тестируемого кабеля 15,5 км; 0-62 кВ СНЧ AC (Пиковое), варьируемая частота 0,02 до 0.1 Гц; 0-60 кВ DC (постоянное, обоих полярностей); Полностью автоматическое тестирование; Цифровое измерение действующего значения тока и напряжения; Автоматическое измерение сопротивления и емкости; Функция осциллографа и определение пробоя; Функция прожига; Оптимизация частоты тестирования; Поставляется в комплекте с программным обеспечением; Интерфейс RS-232 , память хранения результата; Питание 110-230 В, 50/60 Гц; В комплекте набор тестовых проводов длиной 4,5 м; Размеры 450 x 340 x 520 мм; Вес 57 кг.

    • 2 710 122.30 руб.
      Добавить к заказу

      HVA60-2, высоковольтная СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ

      Выходная мощность: 2,0 µF, 0,1 Гц, 68 кВ пиковое, синус 48 кВ (действ.), прямоугольник 68кВ (действ.); Максимально возможная длина испытываемого кабеля 30 км; 0-68 кВ СНЧ AC (Пиковое), варьируемая частота 0,01 до 0,1 Гц; 0-68 кВ DC (постоянное, обоих полярностей); Полностью автоматическое тестирование; Цифровое измерение действующего значения тока и напряжения; Автоматическое измерение сопротивления и емкости; Функция осциллографа и определение пробоя; Функция дожига; Оптимизация частоты тестирования; Поставляется в комплекте с программным обеспечением; Интерфейс RS-232, USB; Питание 110-230 В, 50/60 Гц; Размеры 450x340x520 мм / Вес 57 кг.

    • 4 852 332 руб.
      Добавить к заказу

      HVA90, высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 90 кВ

      Высоковольтная установка HVA90 представляет собой легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции. Выходная мощность: 1,1 µF, 0,1 Гц, 90 кВ пиковое, 57 кВ (действ.) позволяет тестировать кабель до 5 км при данных условиях тестирования; Макс возможная длина тестируемого кабеля 50 км; 0-90 кВ СНЧ AC (Пиковое), варьируемая частота 0,01 до 0.1 Гц; 0-90 кВ DC (постоянное, обоих полярностей); Полностью автоматическое тестирование; Цифровое измерение действующего значения тока и напряжения; Автоматическое измерение сопротивления и емкости; Функция осциллографа и определение пробоя; Функция прожига; Оптимизация частоты тестирования; Поставляется в комплекте с программным обеспечением; Интерфейс RS-232 , память хранения результата; Питание 110-230 В, 50/60 Гц; В комплекте набор тестовых проводов длиной 7,5 м с зажимами крокодил на конце; Размеры 450 x 530 x 550 мм; Вес 105 кг.
