УС — устройство сопряжения с локальной приборной сетью

Сохранить в PDF Распечатать
  • Назначение Устройства сопряжения "УС":

    Устройство сопряжения компьютера с локальной приборной сетью УС предназначено для организации двусторонней связи между персональным компьютером или необслуживаемым локальным сервером и группой интеллектуальных устройств, имеющих интерфейс локальной приборной сети "Старт".

    Устройство подключается к свободному последовательному порту компьютера по интерфейсу RS-232C и обеспечивает подключение до 50 устройств типа ИМФ-3С, "Сириус" и других, имеющих соответствующий интерфейс связи. Предусмотрена полная гальваническая развязка между цепями, связанными с компьютером, и токовой петлей связи.

    Функциональные особенности Устройства сопряжения "УС":

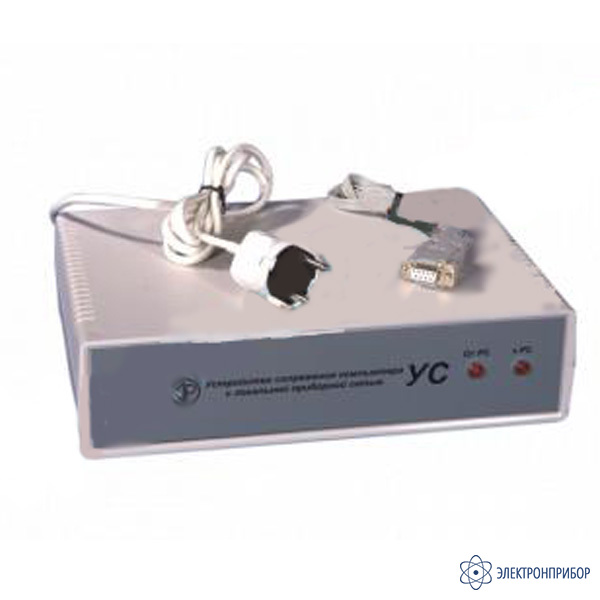

    • Устройство выполнено в виде настольного блока, на передней панели которого установлены индикатор включения питания и два светодиода индикации приема и передачи информации по линии связи. На задней панели установлены: шнур питания, предохранитель, выключатель питания, кабель для подключения к компьютеру и 4 разъема для подключения токовых петель.
    • Применение многолучевой схемы токовой петли позволяет удобнее проложить локальную сеть на энергообъекте, а также увеличить общую максимальную длину соединительного кабеля и число абонентов.
    • Питание устройства возможно как от переменного, так и от постоянного тока напряжением 220 В, что важно при размещении его на подстанциях с постоянным оперативным током.
    • Поставка устройства может осуществляться совместно с требуемым числом ответных частей разъемов линии связи для подключения к имеющимся у потребителя устройствам.
  • Технические характеристики Устройства сопряжения "УС":

    Параметр Значения
    Тип интерфейса компьютера RS-232C
    Количество независимых лучей токовой петли 4
    Максимальное количество абонентов на одном луче 20
    Общее максимальное число подключенных абонентов 50
    Количество проводов в каждом луче 3
    Максимальная скорость передачи информации 19200 бод.
    Максимальная суммарная длина каждого луча при скорости 9600 бод. 500 м
    Напряжение питания устройства 220 В
    Потребляемая устройством мощность 10 Вт
    Рабочий диапазон температур от -20 до +45 оС
  • Комплект поставки УС

    Наименование Количество
    1. Устройство сопряжения УС 1
    2. Техническое описание, инструкция по эксплуатации, паспорт 1
    3. Ответные части разъемов линии связи (вилка DB-9M) 4
    4. Инструкция по эксплуатации программного обеспечения 1
    5. Диск с программным обеспечением "Старт" 1
