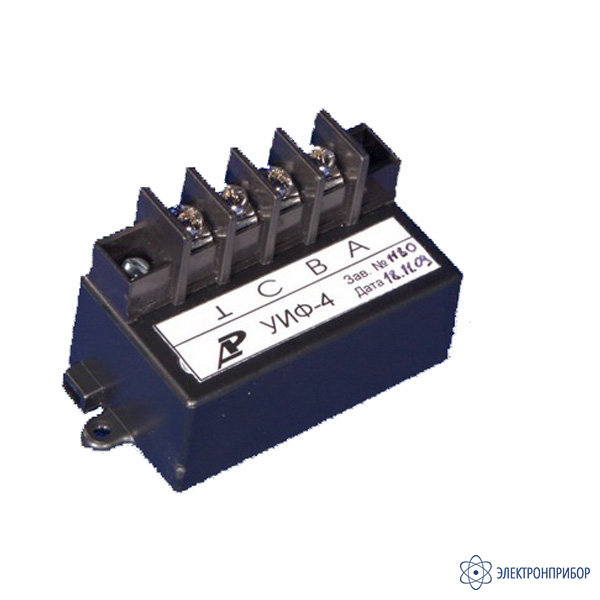

УИФ-4 — устройство индикации фаз

Код товара: 25697
  • Назначение устройства УИФ-4:

    Стационарное устройство предназначено для индикации наличия переменного напряжения на токоведущих частях распредустройств различных типов, включая камеры стационарные одностороннего обслуживания (КСО), напряжением 6-18 кВ.

    Устройство предназначено для эксплуатации в следующих условиях:

    • температура окружающего воздуха — от - 25 до +55 °С;
    • относительная влажность при 25 °С — до 98 %;
    • атмосферное давление — от 550 до 800 мм рт. ст.;
    • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
    • место установки должно быть защищено от попадания брызг, воды, масел, эмульсий.

    В части воздействия механических факторов устройство соответствует группе М6 по ГОСТ 17516.1.

    Устройство соответствует исполнению IP20 по ГОСТ 14254, кроме выводов подключения.

    Электрическое сопротивление изоляции устройства между независимыми электрическими цепями и между этими цепями и корпусами индикаторов в холодном состоянии составляет:

    • не менее 20 МОм — в нормальных климатических условиях;
    • не менее 1 МОм — при повышенной влажности (относительная влажность — 98%).

    Нормальными климатическими условиями считаются:

    • температура окружающего воздуха — (25 ±10) °С;
    • относительная влажность — от 45 до 80%;
    • атмосферное давление — от 630 до 800 мм рт. ст.

    Эксплуатация устройства должна производится в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

  • Технические характеристики устройства УИФ-4:

    Параметр Значения
    Габариты, мм 85х50х40
    Масса, кг, не более 0,2
    Диапазон индицируемых напряжений, кВ 5,0…18,0
    Время выхода на номинальный режим работы, с не более 3
    Светоизлучающие элементы, цвет красный
    Частота пульсаций светоизлучающего элемента, Гц 0,3 …25
    Режим работы непрерывный
  • Комплект поставки УИФ-4

    Наименование Количество
    1. Устройство УИФ-4 1
    2. Руководство по эксплуатации 1
