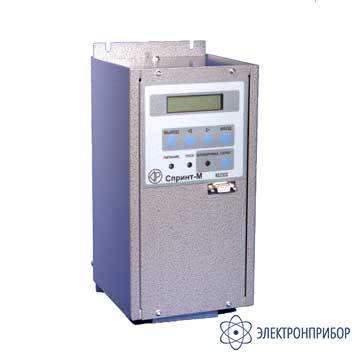

СПРИНТ-М — устройство точной автоматической синхронизации для параллельного включения синхронных машин

Сохранить в PDF Распечатать
  • Назначение Прибора "Спринт-М":

    Устройство точной автоматической синхронизации "Спринт-М" предназначено для автоматического включения синхронных машин на параллельную работу.

    Особенности Прибора "Спринт-М":

    • Точная автоматическая синхронизация синхронных машин на параллельную работу;
    • Большое время опережения (до 1 с), частота скольжения (до 0.8 Гц);
    • Подгонка частоты и напряжения генератора;
    • Учет ускорения скольжения;
    • Три уставки по времени опережения.
  • Технические характеристики Прибора "Спринт-М":

    Параметр Значения
    Источник питания 178 - 242 В
    88 - 132 В
    45 - 55 Гц
    Потребляемая мощность не более 20 Вт
    Число входов по напряжению 2
    Номинальное входное переменное напряжение 100 В
    Рабочий диапазон частот 45 - 55 Гц
    Верхняя граница диапазона измерения переменного напряжения 130 В
    Напряжение срабатывания
    - при питании постоянным током
    - при питании переменным током

    150 - 264 В (80 - 140 В)
    110 - 264 В
    Напряжение несрабатывания
    - при питании постоянным током
    - при питании переменным током

    0 - 130 В (0 - 70 В)
    0 - 90 В
    Длительность входного сигнала (постоянного тока) не менее 50 мс
    Максимальное коммутируемое напряжение постоянного или переменного тока 264 В
    Наработка на отказ не менее 25000 часов
    Средний срок службы не менее 10 лет
    Электрическое сопротивление изоляции не менее 100 МОм
    Рабочий диапазон температур от -20 до +55 оС
  • Комплект поставки СПРИНТ-М

    Наименование Количество
    1. Устройство точной автоматической синхронизации "Спринт-М" 1
    2. Розетка 2ESDPM-04P 5
    3. Розетка 2ESDPM-06P 1
    4. Розетка 2ESDPM-12P 1
    5. Вставка плавкая ВП1-1-2 А 2
    6. Руководство по эксплуатации, паспорт 1
