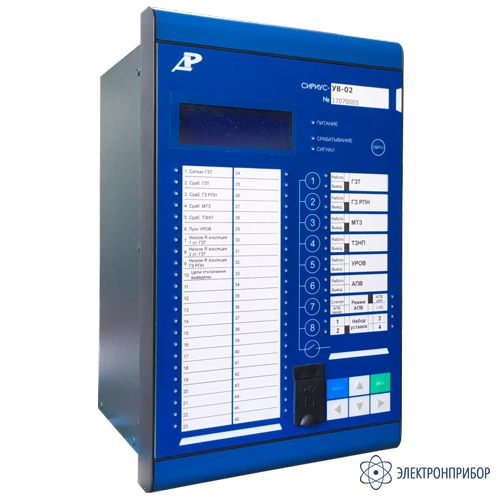

Сириус-УВ-02 — устройство микропроцессорной защиты и автоматики

Код товара: 50853
  • 28 вариантов исполнения

    Сертификаты

    Назначение устройства микропроцессорной защиты и автоматики Сириус-УВ-02:

    Цифровое устройство Сириус-УВ-02 содержит функции, необходимые для обеспечения основной защиты двухобмоточного (в том числе с расщепленной обмоткой) силового трансформатора с высшим напряжением 6-220 кВ.

    Кроме этого в устройстве содержатся функции необходимые для реализации резервной защиты силового трансформатора, а также функция АУВ по стороне ВН.

    Предусмотрена возможность защиты трансформаторов подключенных по схеме 5Н и 5АН с контролем тока по стороне ВН через два плеча.

    В качестве основной защиты трансформатора реализованы ДЗТ и ДТО.

    Функции устройства микропроцессорной защиты и автоматики Сириус-УВ-02:

    • ДЗТ и ДТО;
    • МТЗ ВН и МТЗ НН три ступени с комбинированным пуском по напряжению;
    • ЗОФ ВН и ЗОФ НН;
    • ТЗНП;
    • Ускорение одной из ступеней МТЗ и ТЗНП при включении выключателя;
    • Оперативное ускорение одной из ступеней МТЗ ВН и МТЗ НН;
    • ЛЗТ;
    • ЛЗШ;
    • ГЗТ;
    • ГЗ РПН;
    • Технологические защиты трансформатора (защита от перегрузки, функция обдува, ЗПО);
    • Функция пуска пожаротушения;
    • АУВ выключателя стороны ВН;
    • АПВ с КС/КН;
    • ЗМН.

    Устройство выполняет функцию УРОВ выключателя стороны ВН. Предусмотрены защита от непереключения фаз (ЗНФ) и защита от неполнофазного режима (ЗНФР).

    Варианты исполнения устройства микропроцессорной защиты и автоматики Сириус-УВ-02:

    Устройство Сириус-УВ-02 доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство Сириус-УВ-02​ – Х – Х – АХ – КX​, где
                                   1               2     3     4       5

    1 – фирменное название устройства;

    2 – исполнение устройства по вторичному току:
         0 – универсальное исполнение по номинальному вторичному току (50 Гц);

    3 – напряжение оперативного питания:
         0 – 220 В постоянного тока с импульсом режекции;
         1 – 110 В постоянного тока;
         2 – 24 В постоянного тока;
         5 – 220 В переменного (50 Гц), выпрямленного или постоянного тока;

    4 – тип интерфейса связи:
    A0  – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU);
    A5T – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU), два интерфейса Ethernet (МЭК 61850, HSR,PRP) с разъемом RJ45;
    A5U – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU), два интерфейса Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей.

    5 – аппаратный состав для ЦПС:

    Состав / отличия Рекомендуемое назначение Версия протокола МЭК61850 в исполнениях A5T и A5U Габариты, мм Количество программируемых светодиодов Количество кнопок оперативного управления Аналоговые входы Встроенный логометр
    K250-21 3-й тип архитектуры ЦПС 8.1 и 9.2 95х295х198 22 нет нет нет
    К404-41 1-й, 2-й тип архитектуры ЦПС и классические ПС 8.1 184х295х198 36 13 есть нет
    K450-41 3-й тип архитектуры ЦПС 8.1 и 9.2 184х295х198 36 13 нет нет

    Пример записи устройства Сириус-УВ-02​ с универсальным исполнением измерительных токовых каналов, напряжением оперативного питания 220 В с импульсом режекции, с одним USB (ModBus-RTU), двумя RS-485 (ModBus-RTU), двумя Ethernet с разъемами для SFP-модулей и аппаратным составом устройства K250-21 имеет вид: «Сириус-УВ-02​-0-0-А5U-K250-21», где

    Сириус-УВ-02​ – фирменное название устройства;
    0 – универсальное исполнение по номинальному вторичному току;
    0 – 220 В постоянного тока с импульсом режекции;
    А5U – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU), два интерфейса Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей;
    K250-21 – аппаратный состав устройства.

  • Технические характеристикиустройства микропроцессорной защиты и автоматики Сириус-УВ-02:

    Модель Вторичные токи Напряжение питания Исполнение интерфейса по АСУ Аппаратный состав для ЦПС
    Сириус-УВ-02-0-0-A5T-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода
    Сириус-УВ-02-0-1-A5T-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода
    Сириус-УВ-02-0-2-A5T-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода
    Сириус-УВ-02-0-5-A5T-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода
    Сириус-УВ-02-0-0-A5T-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-1-A5T-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-2-A5T-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-5-A5T-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-0-A5T-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления
    Сириус-УВ-02-0-1-A5T-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления
    Сириус-УВ-02-0-2-A5T-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления
    Сириус-УВ-02-0-5-A5T-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR, PRP) с разъемом RJ45     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления
    Сириус-УВ-02-0-0-A5U-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода
    Сириус-УВ-02-0-1-A5U-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода
    Сириус-УВ-02-0-2-A5U-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода
    Сириус-УВ-02-0-5-A5U-K250-21 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 95х295х198 мм, 22 программируемых светодиода
    Сириус-УВ-02-0-0-A5U-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-1-A5U-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-2-A5U-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-5-A5U-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 1-й, 2-й тип архитектуры ЦПС и классические ПС, версия протокола МЭК61850 - 8.1, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-0-A5U-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления
    Сириус-УВ-02-0-1-A5U-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления
    Сириус-УВ-02-0-2-A5U-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления
    Сириус-УВ-02-0-5-A5U-K450-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU),
    два Ethernet (МЭК 61850, HSR,PRP) с разъемом для SFP-модулей     		 3-й тип архитектуры ЦПС, версия протокола МЭК61850 - 8.1 и 9.2, габариты 184х295х198 мм, 36 программируемых светодиода, 13 кнопок оперативного управления
    Сириус-УВ-02-0-0-A0-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В постоянного тока с импульсом режекции один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU)    		 1-й, 2-й тип архитектуры ЦПС и классические ПС, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-1-A0-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 110 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU)    		 1-й, 2-й тип архитектуры ЦПС и классические ПС, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-2-A0-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 24 В постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU)    		 1-й, 2-й тип архитектуры ЦПС и классические ПС, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы
    Сириус-УВ-02-0-5-A0-K404-41 универсальное исполнение по номинальному вторичному току (50 Гц) 220 В переменного (50 Гц), выпрямленного или постоянного тока один USB (ModBus-RTU),
    два RS-485 (ModBus-RTU)    		 1-й, 2-й тип архитектуры ЦПС и классические ПС, габариты - 184х295х198, 36 программируемых светодиода, 13 кнопок оперативного управления, аналоговые входы

    Технические характеристики устройства микропроцессорной защиты и автоматики Сириус-УВ-02:

    Характеристика Значение
    Количество измерительных каналов тока 9
    Количество измерительных каналов напряжения 6
    Количество дискретных входов 54
    Количество выходных реле 32
    Габаритные размеры (ВхШхГ), мм 184х295х198

  • Комплект поставки Сириус-УВ-02

    № Наименование Количество
    1 Устройство микропроцессорной защиты и автоматики Сириус-УВ-02 в выбранном исполнении 1
    2 Руководство по эксплуатации 1
