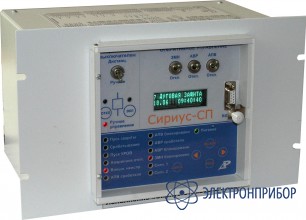

Сириус-СП — микропроцессорное устройство защиты секционирующего пункта

Код товара: 20592

  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание микропроцессорного устройства защиты секционирующего пункта Сириус-СП:

    Микропроцессорное устройство защиты Сириус-СП предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации секционирующих пунктов напряжением 6–35 кВ.

    Функции защиты микропроцессорного устройства защиты секционирующего пункта Сириус-СП:

    • Четырехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов. Любая из ступеней МТЗ может быть выполнена направленной;
    • Автоматический ввод ускорения любой из ступеней МТЗ при любом включении выключателя;
    • Защита минимального напряжения (ЗМН);
    • Защита от повышения напряжения (ЗПН);
    • Защита от обрыва фазы питающего фидера (ЗОФ);
    • Защита от однофазных замыканий на землю (ОЗЗ).

    Функции автоматики микропроцессорного устройства защиты секционирующего пункта Сириус-СП:

    • Операции отключения и включения выключателя по внешним командам. Защита «от прыгания» выключателя;
    • Исполнение внешних сигналов аварийного отключения: дуговой защиты и двух защит с программируемым названием;
    • АВР с действием на свой выключатель при пропадании напряжения с одной из сторон;
    • Автоматическое восстановление нормального режима (АВНР) с действием на выключатель совмещенного секционирующего пункта при восстановлении напряжения;
    • Формирование сигнала УРОВ при отказах своего выключателя;
    • Одно-, двух-, трех- или четырехкратное АПВ.

    Дополнительные сервисные функции микропроцессорного устройства защиты секционирующего пункта Сириус-СП:

    • Определение вида и расстояния до места повреждения при срабатывании МТЗ;
    • Фиксация токов и напряжений в момент аварии;
    • Измерение времени срабатывания защиты и отключения выключателя;
    • Встроенные часы-календарь;
    • Измерение текущих фазных токов, напряжений, мощности;
    • Дополнительные реле и светодиоды с функцией, программируемой пользователем;
    • Цифровой осциллограф;
    • Регистратор событий.

    Эксплуатационные возможности микропроцессорного устройства защиты секционирующего пункта Сириус-СП:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
    • определение места повреждения линии (для воздушных линий);
    • передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики микропроцессорного устройства защиты секционирующего пункта Сириус-СП:

    Характеристика Значение
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 4
    Число дискретных входов 22
    Число дискретных выходных сигналов (групп контактов) 12(21)
    Габаритные размеры (ВхШхГ), мм 190х305х215
    Масса, кг, не более 7
    Общие характеристики
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25
  • Комплект поставки Сириус-СП

    Наименование Количество
    1 Микропроцессорное устройство защиты секционирующего пункта Сириус-СП 1
    2 Руководство по эксплуатации, паспорт 1
