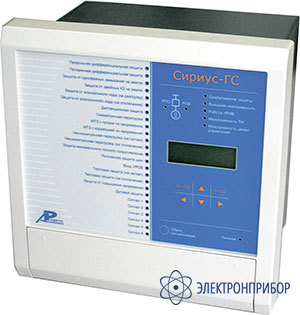

Сириус-ГС — микропроцессорное устройство защиты статорных цепей генераторов малой и средней мощности

Назначение устройства Сириус-ГС:

Микропроцессорное устройство защиты Сириус-ГС предназначено для защиты статорных цепей турбо- и гидрогенераторов малой и средней мощности (до 160 МВт), работающих на сборные шины. Устройство может также применяться как составная часть защиты блока генератор-трансформатор.

Устройство управляет высоковольтным выключателем 3 - 35 кВ, но не включает в себя функцию синхронизации, поэтому подразумевается использование его совместно с внешним синхронизатором или в режиме ручной синхронизации.

Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций.

Особенности устройства Сириус-ГС:

• Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики;
• Применение в устройстве модульной микропроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала;
• Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.

Эксплуатационные возможности устройства Сириус-ГС:

• Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
• Ввод и хранение уставок защит и автоматики;
• Контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• Контроль и индикацию неисправностей во вторичных цепях ТН;
• Определение вида повреждения;
• Передачу параметров аварии, ввод и изменение уставок по линии связи;
• Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• Блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• Получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• Гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

Функции защиты, выполняемые устройством Сириус-ГС:

• Продольная дифференциальная защита;
• Поперечная дифференциальная защита;
• Защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками;
• Защита от двойных замыканий на землю;
• МТЗ с пуском по напряжению (защита от внешних КЗ и перегрузок с использованием одного (по U1) или двух (по U1 и U2) пусковых органов по напряжению);
• Защита от симметричных перегрузок;
• МТЗ с коррекцией по напряжению;
• Две защиты от асинхронного режима (от потери возбуждения);
• Защита от перегрузки токами обратной последовательности (три ступени с действием на отключение и одна – с действием на сигнал);
• Защита минимального полного сопротивления (резервная защита от внешних двух- и трехфазных КЗ – защита выполнена на реле минимального сопротивления с круговой характеристикой с центром в начале координат на плоскости R/X);
• Дистанционная защита (с круговой характеристикой с центром, смещенным в I квадрант относительно начала координат на плоскости R/X);
• Логическая защита шин;
• Тепловая защита;
• Защита максимального напряжения;
• Резервная защита генератора от снижения частоты.

Функции автоматики, выполняемые устройством Сириус-ГС:

• Операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
• Исполнение внешних сигналов аварийного отключения: дуговой защиты и до восьми внешних защит с программируемым названием;
• Блокировка при неисправностях в цепях напряжения (БНН);
• Формирование сигнала УРОВ при отказах своего выключателя;
• Исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.

Дополнительные сервисные функции устройства Сириус-ГС:

• Определение вида повреждения;
• Фиксация токов и напряжений в момент аварии;
• Измерение времени срабатывания защиты и отключения выключателя;
• Два набора уставок;
• Встроенные часы-календарь;
• Возможность встраивания устройства в систему единого точного времени станции или подстанции;
• Измерение текущих фазных токов, напряжений, мощности;
• Дополнительные реле и светодиоды с функцией, программируемой пользователем;
• Технический учет активной и реактивной электроэнергии;
• Цифровой осциллограф;
• Регистратор событий;
• Три независимых интерфейса линии связи.
