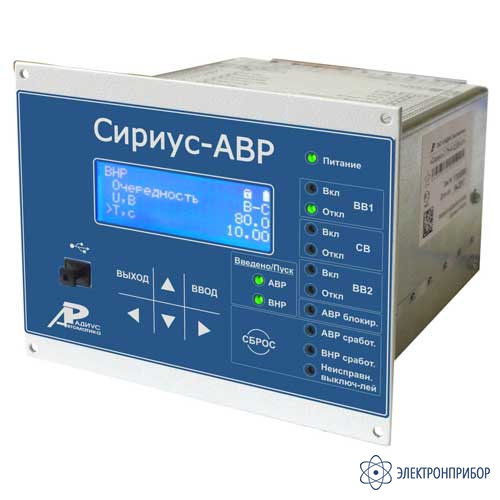

Сириус-АВР — реле автоматического ввода резерва

Код товара: 50846
  • 4 варианта исполнения

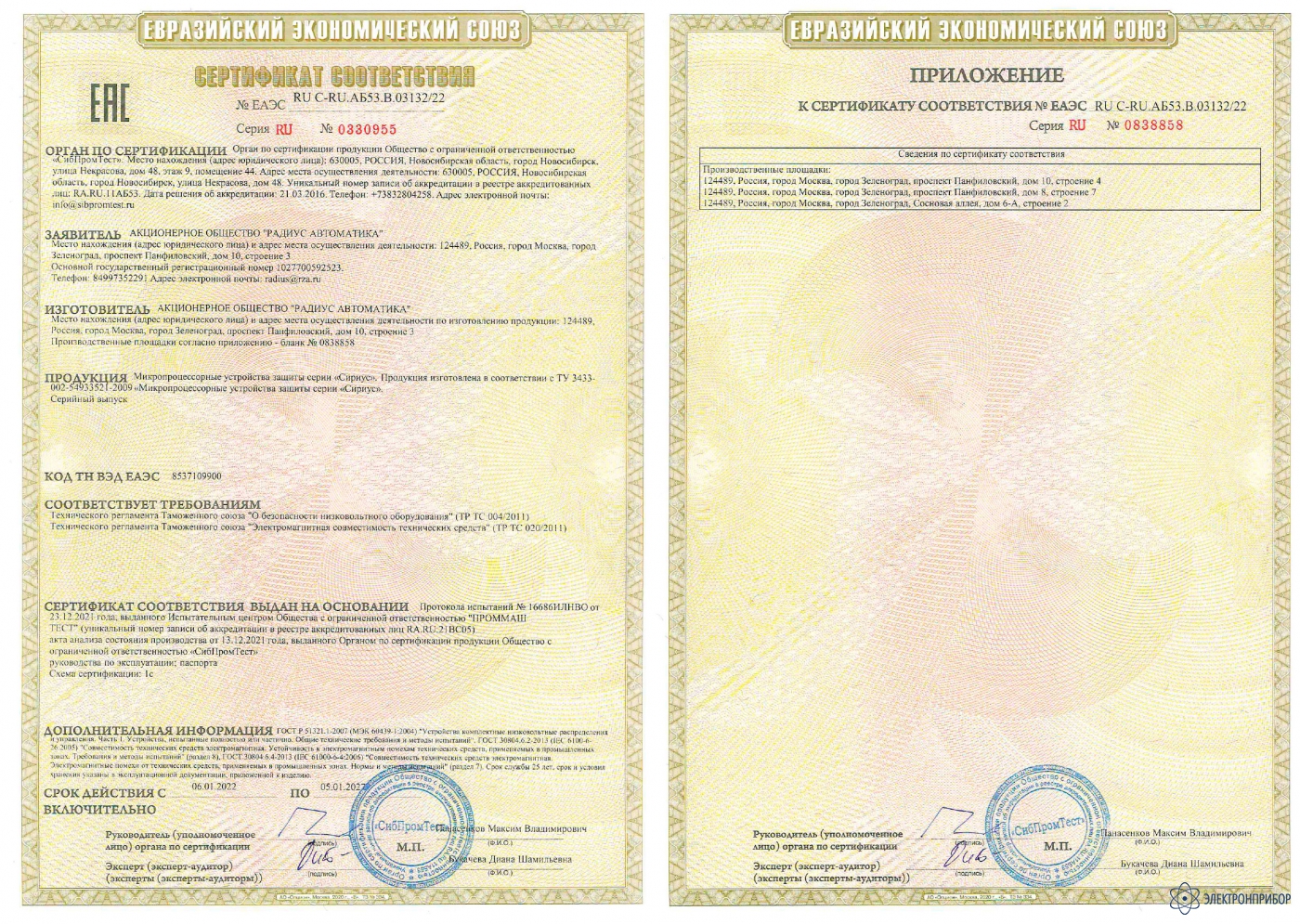

    Сертификаты

    Назначение реле автоматического ввода резерва Сириус-АВР:

    Микропроцессорное устройство автоматики присоединений напряжением 0,4 и 6–35 кВ Сириус-АВР предназначено для АВР – автоматического ввода резервного источника питания в случае пропадания напряжения на одном из питающих вводов путем включения секционного выключателя, а также ВНР – восстановления схемы нормального режима после восстановления питания на отключенном вводе.

    К устройству подводятся две системы трехфазных напряжений двух вводов.

    Функции реле автоматического ввода резерва Сириус-АВР:

    • Устройство управляет тремя выключателями – двумя вводными и секционным. При пропадании напряжения на одном из вводов устройство отключает соответствующий вводной выключатель и включает секционный, подключая потребителей энергии к исправному вводу;
    • При восстановлении напряжения на ранее отключенном вводе предусмотрено два режима ВНР – сначала отключается секционный выключатель и потом включается вводной, или наоборот – сначала включается вводной (под уставку – с проверкой синхронизма), и лишь затем отключается секционный, что обеспечивает бесперебойность энергоснабжения потребителей;
    • Кроме этого устройство контролирует исправность всех трех выключателей, включая исполнение ими поданных на них команд, а также выявляет случаи несанкционированных переключений, включая командные, при выявлении которых функция ВНР блокируется.

    Особенности реле автоматического ввода резерва Сириус-АВР:

    • С помощью уставки устройство настраивается либо на сеть 0,4 кВ, либо – 6–35 кВ. В этом случае для принятия решений используются линейные напряжения 100 В, поступающие от двух ТН;
    • Имеется блокировка АВР и ВНР для сетей 6–35 кВ в случае превышения напряжения 3U0 уставки;
    • Предусмотрен дискретный вход ускорения АВР, когда АВР будет срабатывать при снижении на одной из групп входных напряжений ниже уставки без выдержки времени (от защит трансф-ра);
    • Устройство имеет развитые сервисные возможности – архив срабатываний, событий и осциллограмм, клавиатуру и дисплей, наравне с остальными терминалами серии Сириус-2;
    • Для связи с компьютером или с системой АСУТП устройство имеет порт USB на передней панели и порт RS485 с протоколом Modbus RTU – на задней;
    • Устройство может работать как при питании от постоянного, так и переменного или выпрямленного оперативного тока, в том числе и по дискретным входам;
    • Габаритные размеры устройства – 162*132*175 мм, масса не превышает 3 кг.

    Исполнения реле автоматического ввода резерва Сириус-АВР:

    Реле автоматического ввода резерва Сириус-АВР доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Реле автоматического ввода резерва «Сириус-АВР-nnnB-Х», где

    Сириус-АВР – фирменное название устройства;

    nnnB – тип исполнения устройства по напряжению оперативного тока:
         110В – для напряжения питания 110 В постоянного тока;
         220В – для напряжения питания 220 В постоянного или переменного тока;

    Х - исполнение устройства по цвету светодиодов индикации положения выключателей:
         М – «включен» - зеленый, «отключен» - красный;
         Р – «включен» - красный, «отключен» - зеленый.

    Пример записи обозначения устройства Сириус-АВР с напряжением оперативного питания 220В и с цветовой индикацией положения выключателей «Вкл.» - красный при заказе: «Реле автоматического ввода резерва Сириус-АВР-220В-Р».

  • Технические характеристики реле автоматического ввода резерва Сириус-АВР в зависимости от варианта исполнения:

    Модель Напряжение оперативного тока Цвет светодиодов индикации положения выключателей
    Сириус-АВР-110В-М 110 В постоянного тока «включен» - зеленый, «отключен» - красный
    Сириус-АВР-220В-М 220 В постоянного или переменного тока «включен» - зеленый, «отключен» - красный
    Сириус-АВР-110В-Р 110 В постоянного тока «включен» - красный, «отключен» - зеленый
    Сириус-АВР-220В-Р 220 В постоянного или переменного тока «включен» - красный, «отключен» - зеленый

    Технические характеристики реле автоматического ввода резерва Сириус-АВР:

    Характеристика Значение
    Число аналоговых входов по напряжению 6
    Число дискретных входов 11
    Число дискретных выходных сигналов 10
    Габаритные размеры (ВхШхГ), мм 162х132х175
    Масса, кг, не более 3

  • Комплект поставки Сириус-АВР

    № Наименование Количество
    1 Реле автоматического ввода резерва Сириус-АВР в выбранном исполнении 1
    2 Руководство по эксплуатации 1
