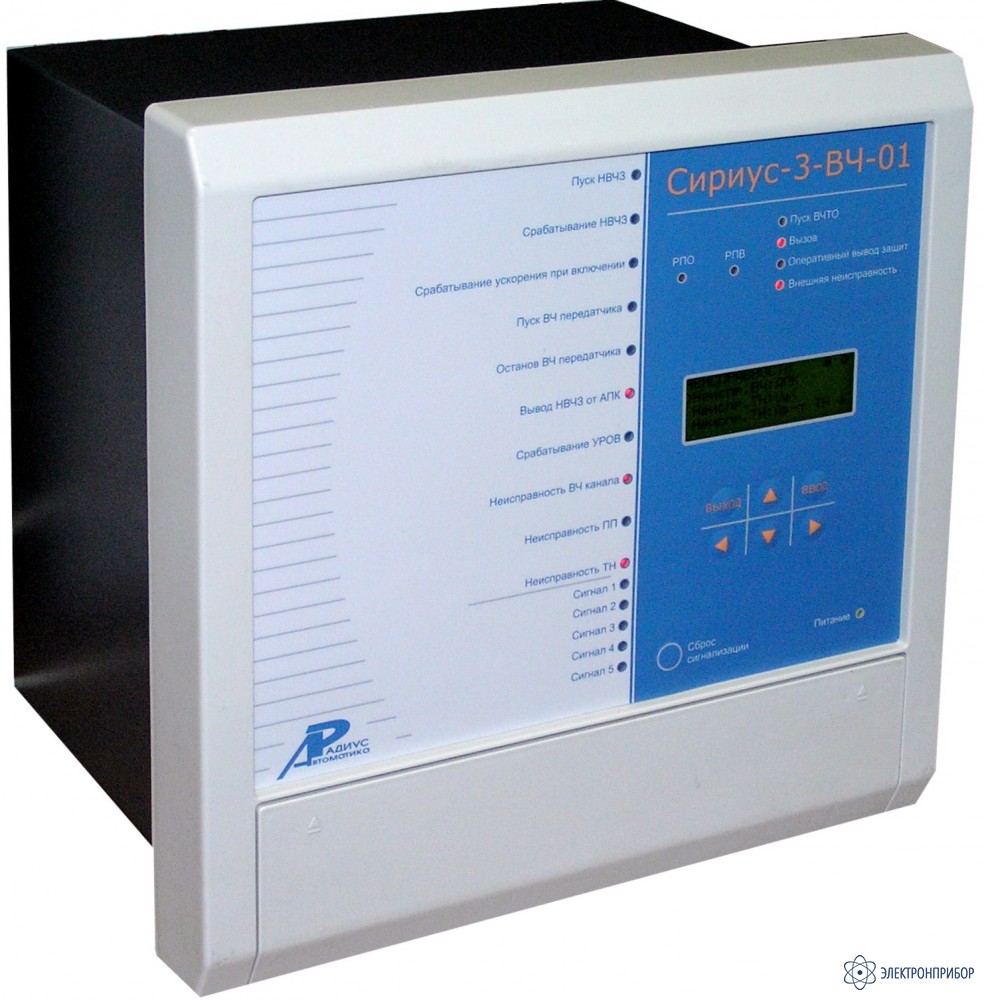

Сириус-3-ВЧ-01 — микропроцессорное устройство защиты воздушных и кабельных линий

Сохранить в PDF Распечатать

  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения.
    Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание:

    Устройство микропроцессорной защиты «Сириус-3-ВЧ-01» предназначено для защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью. Содержит основную защиту абсолютной селективности. Тип защиты абсолютной селективности – направленная высокочастотная защита (НВЧЗ).

    Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Особенности:

    Функции защиты, выполняемые устройством:

    • Направленная высокочастотная защита НВЧЗ, по принципу действия, срабатывает при всех видах КЗ внутри защищаемой линии и не срабатывает при внешних КЗ, при реверсе мощности, асинхронном режиме работы ВЛ, несинхронных включениях, а также при одностороннем включении линии. Предусматривается возможность работы устройства на линиях любой конфигурации, в том числе на линиях с ответвлениями, а также на линиях внешнего электроснабжения тяговой нагрузки. Для обеспечения селективной работы защиты на линиях с ответвлениями, при отсутствии полукомплекта на ответвлении, в состав НВЧЗ включены дополнительные пусковые органы, которые вводятся в работу только при установке полукомплектов НВЧЗ на линиях указанной конфигурации.
    • Автоматический ввод ускорения при любом включении выключателя. Обеспечивает правильную работу защиты при включении защищаемой линии в работу.

    Функции автоматики, выполняемые устройством:

    • Логика устройства резервирования при отказе выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
    • с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
    • с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
    • Блокировка при неисправностях в цепях напряжения (БНН), основанная на сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник». Блокировка действует на логику работы защит и на сигнализацию.
    • Четыре дискретных отключающих входа («Внешнее отключение 1 (2,3,4)»), предназначенные для подключения внешних защит. Реализованы контроль входов по току, пуск схемы УРОВ от данных сигналов, выработка сигнала блокировки АПВ.
    • Пуск высокочастотного телеотключения (ВЧТО) при срабатывании УРОВ и резервных защит, установленных на присоединении.

    Дополнительные сервисные функции:

    • Определение вида и расстояния до места повреждения (ОМП) на ВЛ методом одностороннего замера на основе дистанционного принципа с компенсацией влияния переходного сопротивления и контролем тока нулевой последовательности параллельной линии. Фиксация параметров для двустороннего уточняющего расчета.
    • Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
    • Регистратор событий. 1
    • Технический учет активной и реактивной электроэнергии.
    • Регистрация и отображение большинства электрических параметров системы.
    • Возможность встраивания устройства в систему единого точного времени подстанции или станции.
    • Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
    • Большое число программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы.
    • Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы, задания цвета и режима работы.
    • Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы.
    • Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП.

    Устройство обеспечивает следующие эксплуатационные возможности:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
    • ввод и хранение уставок защит и автоматики; – индикацию положения выключателя;
    • контроль и индикацию неисправностей во вторичных цепях ТН;
    • определение вида и расстояния до места повреждения;
    • передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики:

    Характеристика Значение
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 6
    Входные дискретные сигналы постоянного тока (220/110 В) 48
    Входные дискретные сигналы постоянного тока для связи с ВЧ ПП 2
    Число дискретных выходных сигналов (групп контактов) 16 (29)
    Габаритные размеры (ВхШхГ), мм 310х310х245
    Масса, кг, не более 12

    Общие технические характеристики:

    Характеристика Значение
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20
  • Комплект поставки Сириус-3-ВЧ-01

    Наименование Количество
    1. Микропроцессорное устройство защиты воздушных и кабельных линий Сириус-3-ВЧ-01 1
