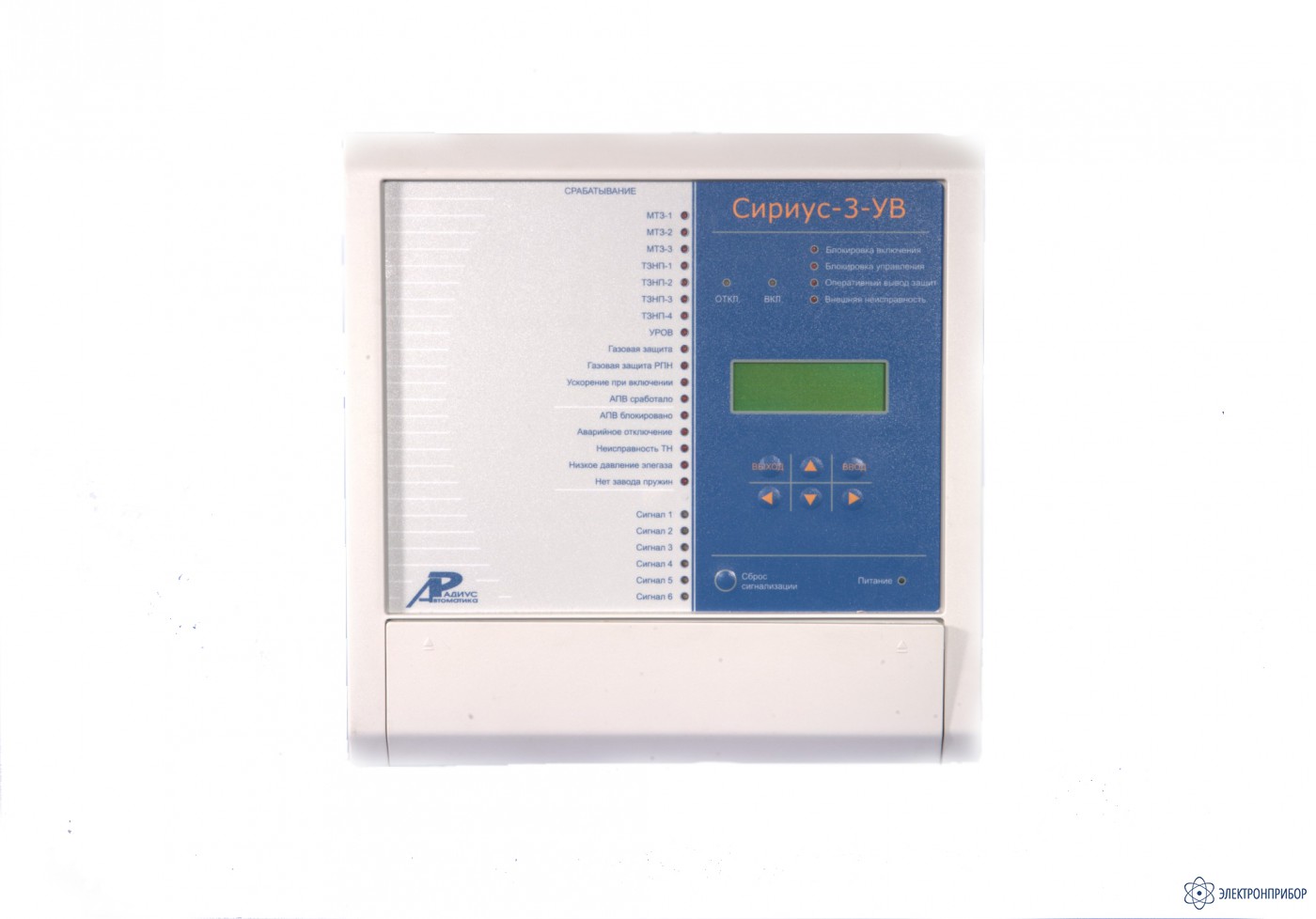

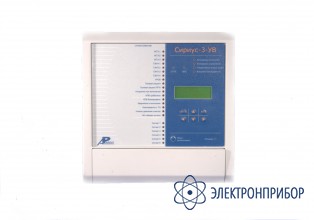

Сириус-3-УВ — микропроцессорное устройство управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ

Код товара: 25402

  • Прибор изготавливается в нескольких вариантах исполнения.
    Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание микропроцессорного устройства управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:

    Устройство микропроцессорной защиты Сириус-3-УВ предназначено для выполнения функций управления, автоматики и сигнализа- ции высоковольтного выключателя 110-220 кВ с трехфазным управлением в сетях с эффективнозаземленной нейтралью, а также для выполнения функций резервных защит силового трансформатора или подменных защит воздушной линии. Содержит ступенчатые защиты относительной селективности и функции автоматики.

    Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Особенности микропроцессорного устройства управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:

    Функции защиты, выполняемые микропроцессорным устройством управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:

    • Трехступенчатая направленная максимальная токовая защита от междуфазных КЗ с независимой выдержкой времени (МТЗ-1, МТЗ-2, МТЗ-3). Любая из ступеней МТЗ может иметь комбинированный пуск по напряжению по дискретному разрешающему сигналу или от собственных цепей напряжения. Предусмотрена блокировка по содержанию второй гармоники в фазном токе для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансфоматора. Для направленных ступеней МТЗ предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН), а также вывод направленности при включении выключателя (опробовании);
    • Четырехступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП-1, ТЗНП-2, ТЗНП-3 и ТЗНП- 4). Предусмотрена блокировка по содержанию второй гармоники в токе нулевой после- довательности для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН).
    • Автоматический ввод ускорения одной из ступеней МТЗ и ТЗНП при любом включении выключателя;
    • Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по отношению токов обратной и прямой последовательности с независимой выдержкой времени с действием на сигнал или на отключение;
    • Специальные дискретные входы для подключения сигналов газовой защиты трансформатора и газовой защиты РПН;
    • Защита минимального напряжения (ЗМН) с действием на отключение «своего» выключателя, либо на отдельное программируемое реле;
    • Защита от повышения напряжения (ЗПН) с действием на реле отключения выключателя или на отдельное реле;
    • Защита от появления в первичной сети напряжения нулевой последовательности с действием на отключение выключателя или на отдельное реле.

    Функции автоматики, выполняемые микропроцессорным устройством управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:

    • Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения. В состав АУВ входят следующие функции:
      • операции отключения и включения выключателя по внешним командам. Защита от многократного включения выключателя;
      • контроль целостности цепей электромагнитов управления (ЭМУ);
      • контроль состояния выключателя по ряду входных дискретных сигналов;
      • защита электромагнитов управления от длительного протекания тока с действием на отдельные выходные реле;
      • защита от непереключения фаз (ЗНФ) и неполнофазного режима (ЗНФР) с действием на реле отключения выключателя и на пуск УРОВ соответственно. Защита применяется при использовании выключателя с пофазным приводом;
      • двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе. Срабатывает при появлении на соответствующих дискретных входах сигнала о снижении давления. Действует на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит;
    • Трехфазное автоматическое повторное включение выключателя (одно- или двукратное АПВ от цепей несоответствия с возможностью контроля наличия или отсутствия напряжения на линии, наличия или отсутствия напряжения на шинах, с контролем синхронизма);
    • Логика устройства резервирования отказов выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
      • с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
      • с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит);
    • Для выявления повреждений в цепях напряжения используется специальная блокировка при неисправностях в цепях напряжения (БНН). Блокировка действует на логику работы защит и на сигнализацию. БНН использует следующие критерии:
      • сравнение напряжения двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник (основной критерий, действует без выдержки времени);
      • контроль отключения автомата ТН (по дискретному входу «Автомат ТН», действует без выдержки времени);
      • контроль просадки хотя бы одного из междуфазных напряжений (Uконтр, В, действует через 10 с);
      • контроль нарушения симметрии вторичного напряжения (появление напряжения U2, действует через 10 с). Предусмотрен вывод основного критерия контроля БНН с помощью уставки в случаях, когда напряжения «разомкнутого треугольника» не подведены к устройству или данный критерий контроля не требуется;
      • блокировка снимается автоматически после исчезновения неисправности.
    • Контроль исправности цепей линейного трансформатора напряжения (или шкафа отбора напряжения (ШОН)).
    • Четыре дискретных отключающих входа («Внешнее отключение 1 (2,3,4)»), предназначенные для подключения внешних защит. Реализован контроль входов по току, пуск схемы УРОВ от данных сигналов, выработка сигнала блокировки АПВ.

    Дополнительные сервисные функции микропроцессорного устройства управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:

    • Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
    • Определение вида КЗ;
    • Регистратор событий;
    • Технический учет активной и реактивной электроэнергии;
    • Регистрация и отображение большинства электрических параметров системы;
    • Возможность встраивания устройства в систему единого точного времени подстанции или станции;
    • Два набора уставок с возможностью выбора текущего с помощью дискретного входа;
    • Большое число программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы;
    • Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы, задания цвета и режима работы;
    • Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы;
    • Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП.

    Эксплуатационные возможности микропроцессорного устройства управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
    • индикацию положения выключателя; -контроль и индикацию неисправностей во вторичных цепях ТН;
    • определение вида повреждения; -передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики микропроцессорного устройства управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ:

    Характеристика Значение
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 6
    Число дискретных входов 24 (45)
    Число дискретных выходных сигналов 8
    Габаритные размеры (ВхШхГ), мм 310х310х245
    Масса, кг, не более 12
    Общие характеристики
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20
  • Комплект поставки Сириус-3-УВ

    Наименование Количество
    1 Микропроцессорное устройство управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ Сириус-3-УВ 1
