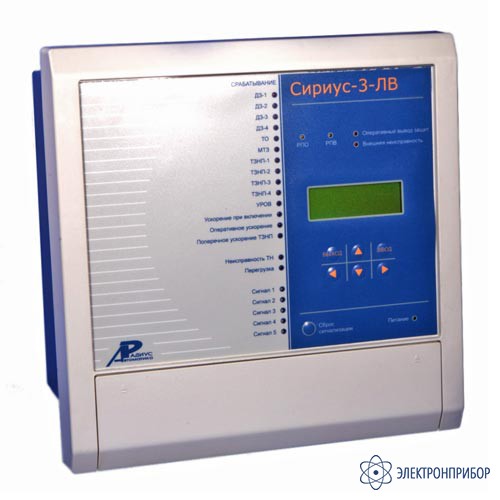

Сириус-3-ЛВ-04 — устройство микропроцессорной защиты

Код товара: 37412

  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание устройства микропроцессорной защиты Сириус-3-ЛВ-04:

    Устройство микропроцессорной защиты «Сириус-3-ЛВ-04» предназначено для защиты трансформаторов и автотрансформаторов с напряже-нием ВН до 220 кВ, а также управления, автоматики и сигнализации высоковольтного вы-ключателя с трехфазным управлением (АУВ, АПВ и УРОВ). Содержит комплект ступенча-тых защит (КСЗ) относительной селективности.

    Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Особенности устройства микропроцессорной защиты Сириус-3-ЛВ-04:

    Функции защиты, выполняемые устройством:

    • Шестиступенчатая дистанционная защита (ДЗ-1 ФФ АТ, ДЗ-2 АТ, ДЗ-3 СЕТЬ, ДЗ-4 СЕТЬ, ДЗ-5, ДЗ-6) от междуфазных коротких замыканий стороны ВН или СН с независимой выдержкой времени. Измерительные органы (ИО) сопротивления ступеней ДЗ в комплексной плоскости имеют полигональные характеристики срабатывания. Характеристики второй, третьей, четвертой, пятой и шестой ступеней имеют регулируемый вырез для отстройки от срабатывания в нагрузочном режиме. Ступени ДЗ-1 ФФ АТ и ДЗ-2 АТ имеют строгую направленность в АТ. Ступени ДЗ-3 СЕТЬ, ДЗ-4 СЕТЬ имеют строгую направленность в сеть. Ступени ДЗ-5 и ДЗ-6 имеют произвольную направленность. Контролируются сопротивления трех петель междуфазных КЗ (АВ, ВС и СА). Предусматривается пуск ступеней ДЗ от блокировки при качаниях (БК). При КЗ БК вводит в действие защиту на время, достаточное для срабатывания, и, если срабатывание за-щиты не произошло, блокирует ее. ПО БК реагируют на величины приращений токов пря-мой и обратной последовательности. Для предотвращения ложного действия ступеней ДЗ предусмотрена блокировка при неисправностях в цепях переменного напряжения (БНН).
    • Одноступенчатая дистанционная защита от КЗ на землю с независимой выдержкой времени (ДЗ-1 ФЗ АТ). ИО сопротивления ступени в комплексной плоскости имеет полигональную характеристику срабатывания. Ступень ДЗ-1 ФЗ АТ имеет строгую направленность в АТ. Контролируются сопротивления трех петель КЗ на землю (А0, В0 и С0). Пуск ступени производится только при появлении тока нулевой последовательности. Это обеспечивает срабатывание только при КЗ на землю и предотвращает ложное срабатывание при появлении качаний на защищаемой линии. Предусматривается контроль ступени от БНН.
    • Шестиступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП-1 АТ, ТЗНП-2 АТ, ТЗНП-3 СЕТЬ, ТЗНП-4 СЕТЬ, ТЗНП-5 СЕТЬ и ТЗНП-6). БПВА.656122.135 РЭ Стр. 9 Ступени ТЗНП-1 АТ и ТЗНП-2 АТ имеют строгую направленность в АТ. Ступени ТЗНП-3 СЕТЬ, ТЗНП-4 СЕТЬ, ТЗНП-5 СЕТЬ имеют строгую направленность в сеть. Ступень ТЗНП-6 имеет произвольную направленность. Предусмотрена блокировка по содержанию второй гармоники в токе нулевой после-довательности для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН).
    • Двухступенчатая ненаправленная максимальная токовая защита от междуфазных коротких замыканий стороны ВН или СН (ТО, МТЗ). Предусматривается действие МТЗ в качестве аварийных ступеней, которые вводятся при неисправностях в цепях напряжения. Ступень МТЗ может выполняться с пуском по сигналу от пускового органа по напряжению (ПОН) или без ПОН
    • Автоматический ввод ускорения одной из ступеней ДЗ и ТЗНП при включении выключателя. Предусматривается два режима ускорения при включении:
    • ускорение при опробовании АТ (контролируется отсутствие питания АТ со смежных сторон);
    • ускорение при опробовании шин (контролируется наличие питания со смежной стороны АТ и дополнительно отсутствие напряжения на шинах). При ускорении при опробовании АТ может ускоряться одна из ступеней ДЗ и ТЗНП, направленных в защищаемый АТ. При ускорении при опробовании шин может ускоряться одна из ступеней ДЗ и ТЗНП, направленных во внешнюю сеть.
    • Оперативное ускорение одной из ступеней ДЗ и ТЗНП при наличии сигналов на соответствующих дискретных входах. Предусматривается два режима оперативного ускорения:
    • оперативное ускорение при выводе ДЗТ (ускоряется одна из ступеней ДЗ и ТЗНП, направленных в защищаемый АТ);
    • оперативное ускорение при выводе ДЗШ (ускоряется одна из ступеней ДЗ и ТЗНП, направленных во внешнюю сеть).
    • Взаимное ускорение направленных в сторону защищаемого АТ ступеней ДЗ или ТЗНП, установленных на сторонах ВН и СН.
    • Входы отключения от газовой защиты трансформатора и РПН с возможностью перевода действия на сигнал с помощью дискретного входа.
    • Трехступенчатая защита от перегрузки по току трех фаз с независимой выдержкой времени. Предусматривается действие ступеней защиты на сигнал, на отключение или на от-дельное выходное реле. Каждая ступень может быть выполнена ненаправленной, либо направленной в АТ или во внешнюю сеть с помощью ОНМ прямой последовательности.
    • Выдача сигнала пуска системы охлаждения при повышении тока нагрузки выше допустимого.
    • Выдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого.

    Функции автоматики, выполняемые устройством:

    • Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения. В состав АУВ входят следующие функции:
    • операции отключения и включения выключателя по внешним командам. Защита от многократного включения выключателя;
    • контроль целостности цепей электромагнитов управления (ЭМУ);
    • контроль состояния выключателя по ряду входных дискретных сигналов;
    • защита электромагнитов управления от длительного протекания тока с действием на отдельные выходные реле;
    • защита от непереключения фаз (ЗНФ) и неполнофазного режима (ЗНФР) с действием на реле отключения выключателя и на пуск УРОВ соответственно. Защита применяется при использовании выключателя с пофазным приводом;
    • двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе. Срабатывает при появлении на соответствующих дискретных входах сигнала о снижении давления. Действует на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит.
    • Трехфазное автоматическое повторное включение выключателя (однократное АПВ от цепей несоответствия с возможностью контроля наличия или отсутствия напряжения на стороне НН, наличия или отсутствия напряжения на шинах, с контролем синхронизма).
    • Логика устройства резервирования при отказе выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ: – с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя); – с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
    • Блокировка при неисправностях в цепях напряжения (БНН), основанная на сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник». Блокировка действует на логику работы защит и на сигнализацию.

    Дополнительные сервисные функции:

    • Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
    • Регистратор событий.
    • Технический учет активной и реактивной электроэнергии.
    • Регистрация и отображение большинства электрических параметров системы.
    • Возможность встраивания устройства в систему единого точного времени под-станции или станции. Все внутренние регистрируемые события устройства сопровождаются меткой времени с точностью до 1 мс.
    • Четыре набора уставок с возможностью выбора текущего с помощью дискретных входов.
    • Программируемые реле с возможностью подключения к одной из выбранных точек функциональной схемы.
    • Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы, задания цвета и режима работы.
    • Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы), предназначенные для расширения функциональности устройства. 1.1.9.10 Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы.
    • Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП

    Устройство обеспечивает следующие эксплуатационные возможности:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
    • индикацию положения выключателя;
    • контроль и индикацию неисправностей во вторичных цепях ТН;
    • передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики устройства микропроцессорной защиты Сириус-3-ЛВ-04:

    Характеристика Значение
    Число аналоговых входов по току 3
    Число аналоговых входов по напряжению 6
    Число дискретных входов 50
    Число дискретных выходных сигналов(групп контактов) 24 (45)
    Габаритные размеры (ВхШхГ), мм 310х310х245
    Масса, кг, не более 12

    Общие технические характеристики устройства микропроцессорной защиты Сириус-3-ЛВ-04:

    Характеристика Значение
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20

    Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

    На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

    Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».

  • Комплект поставки Сириус-3-ЛВ-04

    Наименование Количество
    1 Устройство микропроцессорной защиты Сириус-3-ЛВ-04 1
