Средства релейной защиты и автоматики

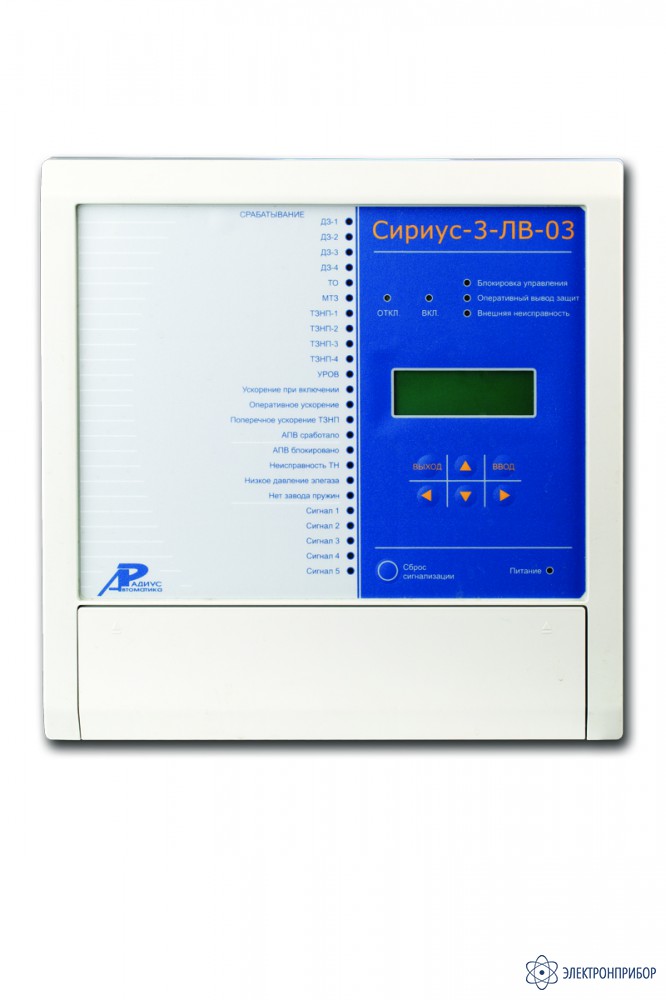

Сириус-3-ЛВ-03 — микропроцессорное устройство защиты (дистанционные и токовые защиты линий 110-220 кВ с функцией управления выключателем)

Код товара: 24279

  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание микропроцессорного устройства защиты (дистанционные и токовые защиты линий 110-220 кВ с функцией управления выключателем) Сириус-3-ЛВ-03:

    Устройство микропроцессорной защиты Сириус-3-ЛВ-03 предназначено для защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью, а также управления, автоматики и сигнализации высоковольтного выключателя с трехфазным управлением (АУВ, АПВ и УРОВ). Содержит набор ступенчатых защит относительной селективности.

    Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Особенности микропроцессорного устройства защиты (дистанционные и токовые защиты линий 110-220 кВ с функцией управления выключателем) Сириус-3-ЛВ-03:

    Функции защиты микропроцессорного устройства защиты (дистанционные и токовые защиты линий 110-220 кВ с функцией управления выключателем) Сириус-3-ЛВ-03:

    • Четырехступенчатая дистанционная защита от междуфазных КЗ с независимой выдержкой времени (ДЗ-1 ФФ, ДЗ-2, ДЗ-3 и ДЗ-4). Измерительные органы (ИО) сопротивления ступеней ДЗ в комплексной плоскости имеют полигональные характеристики срабатывания. Характеристики третьей и четвертой ступеней имеют регулируемый вырез для отстройки от срабатывания в нагрузочном режиме. Четвертая ступень ДЗ может действовать в прямом или обратном направлении. Контролируются сопротивления трех петель междуфазных КЗ (АВ, ВС и СА). Предусматривается пуск ступеней ДЗ от блокировки при качаниях (БК). При КЗ БК вводит в действие защиту на время, достаточное для срабатывания, и, если срабатывание защиты не произошло, блокирует ее. ПО БК реагируют на величины приращений токов пря- мой и обратной последовательности. Для предотвращения ложного действия ступеней ДЗ предусмотрена блокировка при неисправностях в цепях переменного напряжения (БНН);
    • Одноступенчатая дистанционная защита от КЗ на землю с независимой выдержкой времени (ДЗ-1 ФЗ). ИО сопротивления ступени в комплексной плоскости имеет полигональную характеристику срабатывания. Контролируются сопротивления трех петель КЗ на землю (А0, В0 и С0). Пуск ступени производится только при появлении в защищаемой линии тока нулевой последовательности. Это обеспечивает срабатывание только при КЗ на землю и предотвращает ложное срабатывание при появлении качаний на защищаемой линии. Предусматривается контроль ступени от БНН;
    • Пятиступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП-1, ТЗНП-2, ТЗНП-3, ТЗНП-4 и ТЗНП-5). Для обеспечения направленности действия ступеней ТЗНП реализованы два ОНМ нулевой последовательности: разрешающий и блокирующий. Предусмотрена блокировка по содержанию второй гармоники в токе нулевой последовательности для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН);
    • Поперечное ускорение ступени ТЗНП от защиты параллельной линии;
    • Ненаправленная токовая отсечка с контролем тока трех фаз и независимой выдержкой времени (ТО). Предусматриваются различные режимы работы ТО: аварийная ступень (вводится в действие при неисправностях в цепях напряжения), ускоряющая ступень (вводится на заданное время после включения выключателя), постоянное действие (в нормальном режиме работы);
    • Двухступенчатая ненаправленная максимальная токовая защита с контролем тока трех фаз и независимой выдержкой времени (МТЗ-1 и МТЗ-2). Предусматривается действие МТЗ в качестве аварийных ступеней, которые вводятся при неисправностях в цепях напряжения;
    • Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по отношению токов обратной и прямой последовательности с независимой выдержкой времени с действием на сигнал или на отключение;
    • Автоматический ввод ускорения одной из ступеней ДЗ и ТЗНП при любом включении выключателя;
    • Оперативное ускорение одной из ступеней ДЗ и ТЗНП при наличии сигналов на соответствующих дискретных входах;
    • Трехступенчатая защита от перегрузки линии по току трех фаз с независимой выдержкой времени. Предусматривается действие первой ступени защиты на сигнал, второй и третей ступеней – на отключение линии или каждой из ступеней на отдельное выходное реле;
    • Защита от повышения напряжения (ЗПН) с действием на реле отключения выключателя или на отдельное реле;
    • Защита от появления в первичной сети напряжения нулевой последовательности с действием на отключение линии или на отдельное реле.

    Функции автоматики микропроцессорного устройства защиты (дистанционные и токовые защиты линий 110-220 кВ с функцией управления выключателем) Сириус-3-ЛВ-03:

    • Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения. В состав АУВ входят следующие функции:
      • операции отключения и включения выключателя по внешним командам. Защита от многократного включения выключателя;
      • контроль целостности цепей электромагнитов управления (ЭМУ);
      • контроль состояния выключателя по ряду входных дискретных сигналов;
      • защита электромагнитов управления от длительного протекания тока с действием на отдельные выходные реле;
      • защита от непереключения фаз (ЗНФ) и неполнофазного режима (ЗНФР) с действием на реле отключения выключателя и на пуск УРОВ соответственно. Защита применяется при использовании выключателя с пофазным приводом;
      • двухступенчатая защита от снижения давления элегаза (воздуха) в выключателе. Срабатывает при появлении на соответствующих дискретных входах сигнала о снижении давления. Действует на сигнал и на ускоренное срабатывание схемы УРОВ при попытке отключения от одной из защит.
    • Трехфазное автоматическое повторное включение выключателя (одно- или двукратное АПВ от цепей несоответствия с возможностью контроля наличия или отсутствия напряжения на линии, наличия или отсутствия напряжения на шинах, с контролем синхронизма).
    • Логика устройства резервирования отказов выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
      • с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
      • с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
    • Блокировка при неисправностях в цепях напряжения (БНН), основанная на сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник». Блокировка действует на логику работы защит и на сигнализацию.
    • Контроль исправности цепей линейного трансформатора напряжения (или шкафа отбора напряжения (ШОН)).

    Дополнительные сервисные функции микропроцессорного устройства защиты (дистанционные и токовые защиты линий 110-220 кВ с функцией управления выключателем) Сириус-3-ЛВ-03:

    • Определение вида и расстояния до места повреждения (ОМП) методом одностороннего замера на основе дистанционного принципа с компенсацией влияния переходного сопротивления и контролем тока нулевой последовательности параллельной линии. Фиксация параметров для двустороннего уточняющего расчета;
    • Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
    • Регистратор событий;
    • Технический учет активной и реактивной электроэнергии;
    • Регистрация и отображение большинства электрических параметров системы;
    • Возможность встраивания устройства в систему единого точного времени подстанции или станции;
    • Восемь наборов уставок с возможностью выбора текущего с помощью дискретных входов;
    • Большое число программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы;
    • Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы, задания цвета и режима работы;
    • Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы), предназначенные для расширения функциональности устройства;
    • Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы;
    • Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП.

    Эксплуатационные возможности микропроцессорного устройства защиты (дистанционные и токовые защиты линий 110-220 кВ с функцией управления выключателем) Сириус-3-ЛВ-03:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
    • индикацию положения выключателя;
    • контроль и индикацию неисправностей во вторичных цепях ТН;
    • определение вида и расстояния до места повреждения;
    • передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики микропроцессорного устройства защиты (дистанционные и токовые защиты линий 110-220 кВ с функцией управления выключателем) Сириус-3-ЛВ-03:

    Характеристика Значение
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 6
    Число дискретных входов 50
    Число дискретных выходных сигналов (групп контактов) 24 (45)
    Габаритные размеры (ВхШхГ), мм 310х310х245
    Масса, кг, не более 12
    Общие характеристики
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20
  • Комплект поставки Сириус-3-ЛВ-03

    Наименование Количество
    1 Микропроцессорное устройство защиты (дистанционные и токовые защиты линий 110-220 кВ с функцией управления выключателем) Сириус-3-ЛВ-03 1
  • Файлы для Сириус-3-ЛВ-03

Файлы для Сириус-3-ЛВ-03
