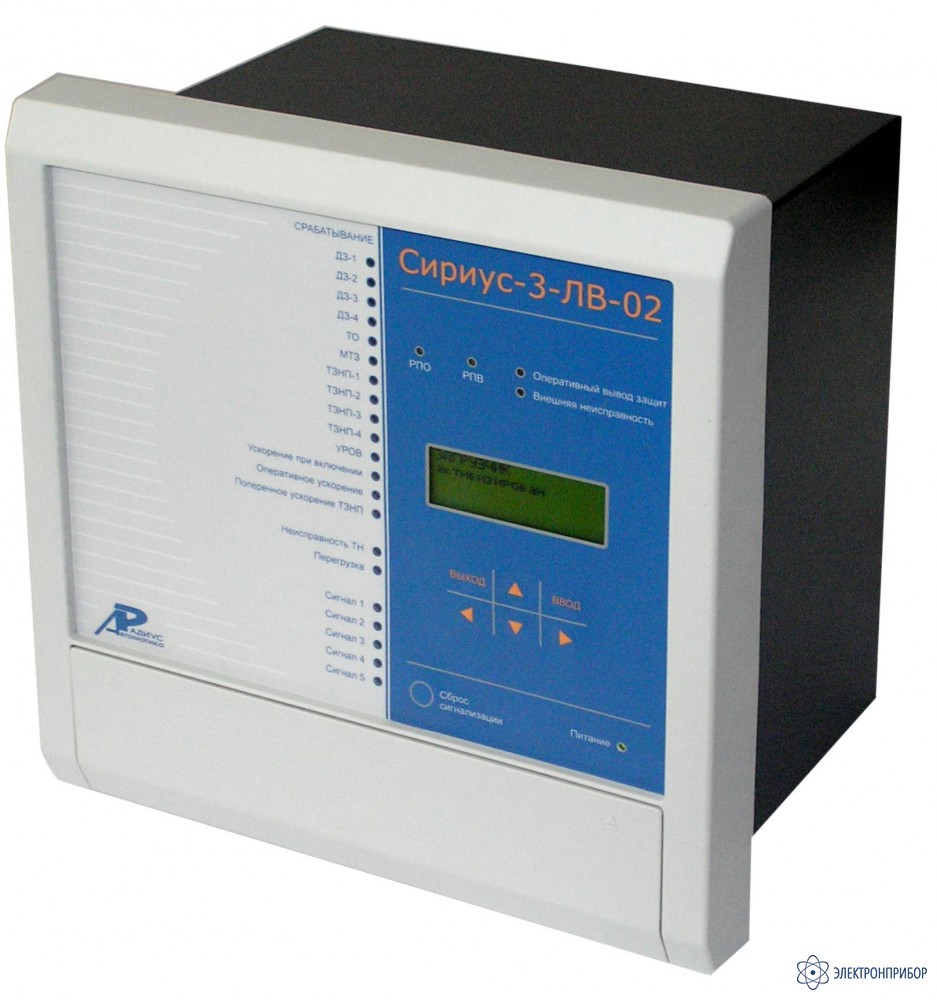

Сириус-3-ЛВ-02 — микропроцессорное устройство дистанционных защит без функции автоматики и управления выключателем

Код товара: 20604

  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения.
    Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание микропроцессорного устройства дистанционных защит без функции автоматики и управления выключателем Сириус-3-ЛВ-02:

    Устройство микропроцессорной защиты Сириус-3-ЛВ-02 предназначено для защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью. Содержит набор ступенчатых защит относительной селективности. Устройство не включает в себя функцию АУВ, поэтому подразумевается использование совместно с уже существующей схемой управления и АПВ выключателя или с отдельным терминалом АУВ.

    По функциональному назначению устройство является аналогом защиты типа ШДЭ-2801, поэтому предполагается его использование либо в качестве комплекта резервных за-щит (при наличии основной высокочастотной защиты), либо в качестве второй основной за-щиты (при наличии аппаратуры ВЧТО).

    Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Функции защиты микропроцессорного устройства дистанционных защит без функции автоматики и управления выключателем Сириус-3-ЛВ-02:

    • Четырехступенчатая дистанционная защита от междуфазных КЗ с независимой выдержкой времени (ДЗ-1 ФФ, ДЗ-2, ДЗ-3 и ДЗ-4). Измерительные органы (ИО) сопротивления ступеней ДЗ в комплексной плоскости имеют полигональные характеристики срабатывания. Характеристики третьей и четвертой ступеней имеют регулируемый вырез для отстройки от срабатывания в нагрузочном режиме. Четвертая ступень ДЗ может действовать в прямом или обратном направлении. Контролируются сопротивления трех петель междуфазных КЗ (АВ, ВС и СА). Предусматривается пуск ступеней ДЗ от блокировки при качаниях (БК). Принцип БК аналогичен реализованному в ШДЭ-2801. При КЗ БК вводит в действие защиту на время, достаточное для срабатывания, и, если срабатывание защиты не произошло, блокирует ее. ПО БК реагируют на величины приращений токов прямой и обратной последовательности. Для предотвращения ложного действия ступеней ДЗ предусмотрена блокировка при неисправностях в цепях переменного напряжения (БНН);
    • Одноступенчатая дистанционная защита от КЗ на землю с независимой выдержкой времени (ДЗ-1 ФЗ). ИО сопротивления ступени в комплексной плоскости имеет полигональную характеристику срабатывания. Контролируются сопротивления трех петель КЗ на землю (А0, В0 и С0). Пуск ступени производится только при появлении в защищаемой линии тока нулевой последовательности. Это обеспечивает срабатывание только при КЗ на землю и предотвращает ложное срабатывание при появлении качаний на защищаемой линии. Предусматривается контроль ступени от БНН;
    • Пятиступенчатая направленная защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП-1, ТЗНП-2, ТЗНП-3, ТЗНП-4, ТЗНП-5). Для обеспечения направленности действия ступеней ТЗНП реализованы два ОНМ ну-левой последовательности: разрешающий и блокирующий. Предусмотрена блокировка по содержанию второй гармоники в токе нулевой последовательности для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения (срабатывание БНН);
    • Поперечное ускорение ступени ТЗНП от защиты параллельной линии;
    • Ненаправленная токовая отсечка с контролем тока трех фаз и независимой выдержкой времени (ТО). Предусматриваются различные режимы работы ТО: аварийная ступень (вводится в действие при неисправностях в цепях напряжения), ускоряющая ступень (вводится на заданное время после включения выключателя);
    • Двухступенчатая ненаправленная максимальная токовая защита с контролем тока трех фаз и независимой выдержкой времени (МТЗ-1 и МТЗ-2). Предусматривается действие МТЗ в качестве аварийных ступеней, которые вводятся при неисправностях в цепях напряжения;
    • Защита от обрыва фаз или перекоса нагрузки по отношению тока обратной последовательности к току прямой последовательности с независимой выдержкой времени с действием на сигнал или на отключение;
    • Двухступенчатая защита от перегрузки линии по току трех фаз с независимой выдержкой времени с действием на сигнал и отдельное выходное реле;
    • Автоматический ввод ускорения одной из ступеней ДЗ и ТЗНП при любом включении выключателя;
    • Оперативное ускорение одной из ступеней ДЗ и ТЗНП при наличии сигналов на соответствующих дискретных входах;
    • Логика приема и выдачи сигналов ВЧТО №2 с контролем срабатывания ИО ступеней ДЗ;
    • Логика приема и выдачи сигналов ВЧТО №3 с контролем срабатывания ИО ТЗНП.

    Функции автоматики микропроцессорного устройства дистанционных защит без функции автоматики и управления выключателем Сириус-3-ЛВ-02:

    • Логика устройства резервирования отказов выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
      • с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
      • с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
    • Логика УРОВ предусматривает прием и выдачу сигнала ВЧТО №1;
    • Блокировка при неисправностях в цепях напряжения (БНН), основанная на сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник»;
    • Блокировка действует на логику работы защит и на сигнализацию;
    • Два дискретных отключающих входа («Внешнее отключение 1 (2)»), предназначенные для подключения внешних защит;
    • Реализованы контроль входов по току, пуск схемы УРОВ от данных сигналов, выработка сигнала блокировки АПВ.

    Дополнительные сервисные функции микропроцессорного устройства дистанционных защит без функции автоматики и управления выключателем Сириус-3-ЛВ-02:

    • Определение вида и расстояния до места повреждения (ОМП) на ВЛ методом одностороннего замера на основе дистанционного принципа с компенсацией влияния переходного сопротивления и контролем тока нулевой последовательности параллельной линии. Фиксация параметров для двустороннего уточняющего расчета;
    • Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
    • Регистратор событий;
    • Технический учет активной и реактивной электроэнергии;
    • Регистрация и отображение большинства электрических параметров системы;
    • Возможность встраивания устройства в систему единого точного времени подстанции или станции;
    • Восемь наборов уставок с возможностью выбора текущего с помощью дискретных входов;
    • Большое число программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы;
    • Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы, задания цвета и режима работы;
    • Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы;
    • Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП.

    Эксплуатационные возможности микропроцессорного устройства дистанционных защит без функции автоматики и управления выключателем Сириус-3-ЛВ-02:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
    • ввод и хранение уставок защит и автоматики;
    • индикацию положения выключателя;
    • контроль и индикацию неисправностей во вторичных цепях ТН;
    • определение вида и расстояния до места повреждения;
    • передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики микропроцессорного устройства дистанционных защит без функции автоматики и управления выключателем Сириус-3-ЛВ-02:

    Характеристика Значение
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 5
    Число дискретных входов 32
    Число дискретных выходных сигналов (групп контактов) 30 (30)
    Габаритные размеры (ВхШхГ), мм 310х310х245
    Масса, кг, не более 12
    Общие характеристики
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20
  • Комплект поставки Сириус-3-ЛВ-02

    Наименование Количество
    1 Микропроцессорное устройство дистанционных защит без функции автоматики и управления выключателем Сириус-3-ЛВ-02 1
