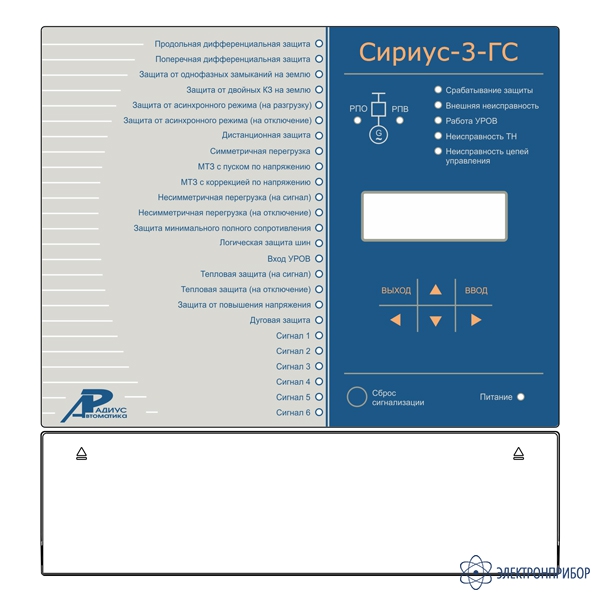

Сириус-3-ГС — микропроцессорное устройство защиты статорных цепей генераторов малой и средней мощности

Код товара: 25949
  • Описание микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

    Микропроцессорное устройство защиты Сириус-3-ГС предназначено для защиты статорных цепей турбо- и гидрогенераторов малой и средней мощности (до 160 МВт), работающих на сборные шины. Устройство может также применяться как составная часть защиты блока генератор-трансформатор.

    Функции защиты микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

    • продольная дифференциальная защита (ANSI 87G);
    • поперечная дифференциальная защита;
    • защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками (ANSI 64G/67N);
    • защита от двойных замыканий на землю;
    • МТЗ с пуском по напряжению (защита от внешних КЗ и перегрузок с использованием одного (по U1) или двух (по U1 и U2) пусковых органов по напряжению) (ANSI 50/51);
    • защита от симметричных перегрузок (ANSI 49G);
    • МТЗ с коррекцией по напряжению (ANSI 50V/51V);
    • защита от асинхронного режима с потерей возбуждения (ANSI 40);
    • защита от асинхронного режима без потери возбуждения (ANSI 78);
    • защита от перегрузки токами обратной последовательности (три ступени с действием на отключение и одна – с действием на сигнал) (ANSI 46);
    • защита минимального полного сопротивления (резервная защита от внешних двух- и трехфазных КЗ - защита выполнена на реле минимального сопротивления с круговой характеристикой с центром в начале координат на плоскости R/X) (ANSI 21);
    • дистанционная защита (с круговой характеристикой с центром, смещенным в I квадрант относительно начала координат на плоскости R/X) (ANSI 21);
    • логическая защита шин;
    • тепловая защита (ANSI 49RMS);
    • защита максимального напряжения (ANSI 59);
    • защита минимального напряжения (ЗМН) (ANSI 27);
    • защита генератора от снижения частоты (ANSI 81U);
    • защита от повышения частоты (ЗПЧ) (ANSI 81H);
    • защита от обратной мощности (ANSI 32P).

    Функции автоматики микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

    • операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
    • исполнение внешних сигналов аварийного отключения: дуговой защиты и до восьми внешних защит с программируемым названием;
    • блокировка при неисправностях в цепях напряжения (БНН);
    • формирование сигнала УРОВ при отказах своего выключателя;
    • исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.

    Дополнительные сервисные функции микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

    • определение вида повреждения; фиксация токов и напряжений в момент аварии;
    • измерение времени срабатывания защиты и отключения выключателя;
    • два набора уставок;
    • встроенные часы-календарь;
    • возможность встраивания устройства в систему единого точного времени станции или подстанции;
    • измерение текущих фазных токов, напряжений, мощности;
    • дополнительные реле и светодиоды с функцией, программируемой пользователем;
    • технический учет активной и реактивной электроэнергии;
    • цифровой осциллограф;
    • регистратор событий;
    • три независимых интерфейса линии связи.

    Эксплуатационные возможности микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
    • контроль и индикацию неисправностей во вторичных цепях ТН;
    • определение вида повреждения;
    • передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.

    Варианты исполнения микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

    Устройство Сириус-3-ГС доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство «Сириус-3-ГС-nn-ss», где

    «Сириус-3-ГС» - фирменное название устройства;

    nn – исполнение устройства по напряжению оперативного тока:
    110В – для напряжения питания 110 В постоянного тока;
    220В – для напряжения питания 220 В постоянного или переменного тока;

    ss – тип интерфейса связи с АСУ:
    И1 – два интерфейса RS485;
    И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP;
    И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
    И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).

    Пример записи обозначения устройства «Сириус-3-ГС» с напряжением оперативного питания 220 В и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-3-ГС-220В-И3».

  • Технические характеристики Сириус-3-ГС в зависимости от варианта исполнения:

    Модель Напряжение оперативного тока Тип интерфейса связи с АСУ
    Сириус-3-ГС-110В-И1 110 В постоянного тока два интерфейса RS485
    Сириус-3-ГС-110В-И3 110 В постоянного тока один интерфейс RS485,
    один интерфейс Ethernet по «витой паре» (100BASE-TX)
    + протокол обмена Modbus TCP
    Сириус-3-ГС-110В-И4-FX 110 В постоянного тока один интерфейс RS485,
    два оптических интерфейса Ethernet (100BASE-FX)
    + протокол обмена МЭК 61850 (редакция 2)
    Сириус-3-ГС-110В-И4-TX 110 В постоянного тока один интерфейс RS485,
    два интерфейса Ethernet по «витой паре» (100BASE-TX)
    + протокол обмена МЭК 61850 (редакция 2)
    Сириус-3-ГС-220В-И1 220 В постоянного или переменного тока два интерфейса RS485
    Сириус-3-ГС-220В-И3 220 В постоянного или переменного тока один интерфейс RS485,
    один интерфейс Ethernet по «витой паре» (100BASE-TX)
    + протокол обмена Modbus TCP
    Сириус-3-ГС-220В-И4-FX 220 В постоянного или переменного тока один интерфейс RS485,
    два оптических интерфейса Ethernet (100BASE-FX)
    + протокол обмена МЭК 61850 (редакция 2)
    Сириус-3-ГС-220В-И4-TX 220 В постоянного или переменного тока один интерфейс RS485,
    два интерфейса Ethernet по «витой паре» (100BASE-TX)
    + протокол обмена МЭК 61850 (редакция 2)

    Технические характеристики микропроцессорного устройства защиты статорных цепей генераторов малой и средней мощности Сириус-3-ГС:

    Характеристика Значение
    Число аналоговых входов по току 8
    Число аналоговых входов по напряжению 6
    Число дискретных входов 32
    Число дискретных выходных сигналов (групп контактов) 16 (29)
    Габаритные размеры (ВхШхГ), мм 310х310х245
    Масса, кг, не более 12
    Общие характеристики
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели
    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20
