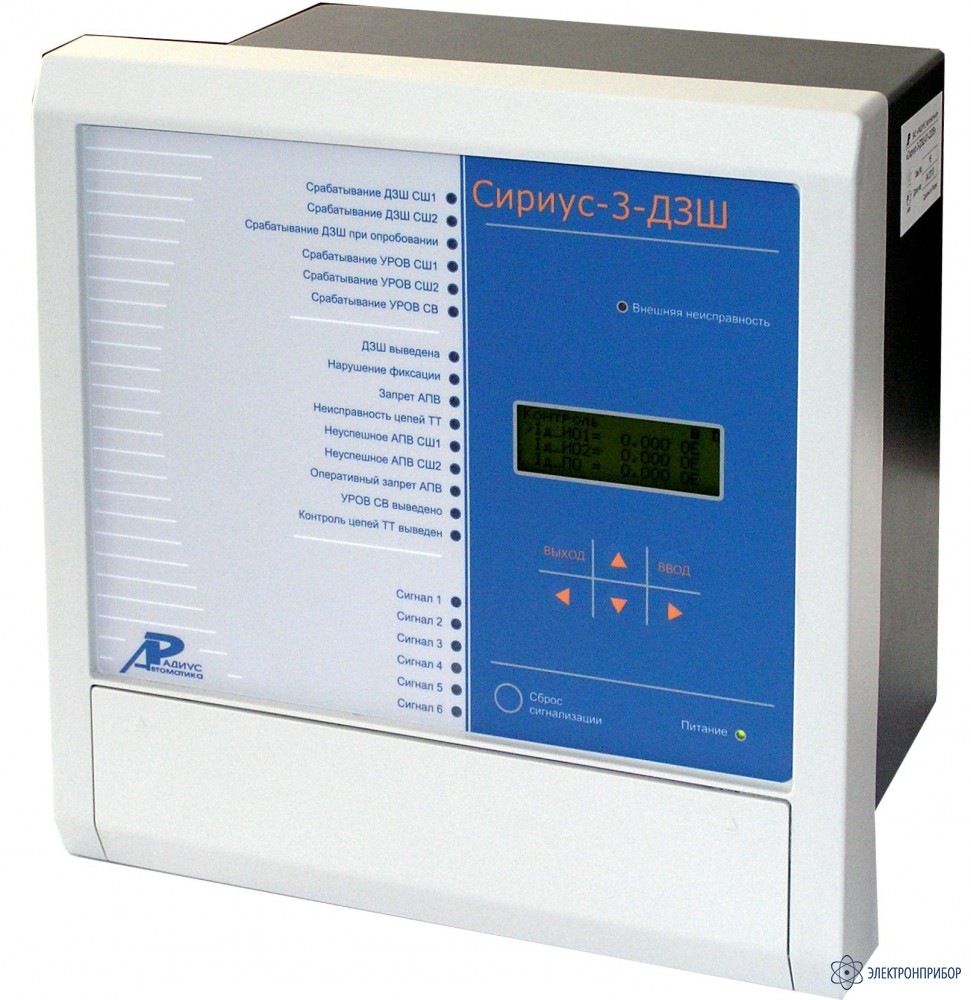

Сириус-3-ДЗШ-02 — микропроцессорное устройство защиты систем сборных шин напряжением 35–220 кВ с числом присоединений до 12

Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

Описание микропроцессорного устройства защиты систем сборных шин напряжением 35–220 кВ с числом присоединений до 12 Сириус-3-ДЗШ-02:

Микропроцессорное устройство защиты «Сириус-3-ДЗШ-02» предназначено для реализации функций основной защиты, автоматики и сигнализации систем сборных шин напряжением 35–220 кВ с фиксированным или изменяемым присоединением элементов, с числом присоединений до 12. Предусмотрено подключение к ТН двух секций для реализации функций автоматики при опробовании.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Особенности микропроцессорного устройства защиты систем сборных шин напряжением 35–220 кВ с числом присоединений до 12 Сириус-3-ДЗШ-02:

Устройство обеспечивает выполнение следующих функций защиты и автоматики:

• селективная дифференциальная токовая защита шин с торможением (ДЗШТ);
• ввод чувствительных токовых органов (ЧТО) при опробовании СШ в цикле автоматического повторного включения (АПВ);
• ввод ЧТО при оперативном опробовании СШ;
• контроль исправности вторичных цепей напряжения ТН;
• контроль исправности вторичных цепей тока ТТ;
• исполнение команд внешнего устройства резервирования при отказах выключателей любого из присоединений (УРОВ), с контролем по току;
• выполнение функции УРОВ для трех присоединений (Пр.1, Пр.3, Пр.4) с контролем по току, РПВ и возможностью действия «на себя»;
• выдача команд запрета АПВ на внешние устройства;
• блокировка действия АПВ при срабатывании УРОВ, приеме внешнего сигнала УРОВ или неуспешном опробовании СШ в цикле АПВ;
• оперативный ввод блокировки действия АПВ при срабатывании ДЗШ;
• оперативное изменение фиксации присоединений без переключения в цепях тока;
• опробование СШ от любого из 12 присоединений;
• опробование любого из 12 присоединений от СШ при «открытом» плече ДЗШ или с использованием индивидуальных реле тока;
• блокировка действия АПВ при наличии напряжения на шинах (при неполнофазном или полнофазном отказе выключателя питающего присоединения) после срабатывания ДЗШТ и ЧТО (в том числе, в режиме нарушенной фиксации);
• контроль наличия напряжения на шинах при их ручном опробовании (с использованием программируемого реле).

Устройство обеспечивает выполнение функций сигнализации при:

• срабатывании ДЗШ первой СШ;
• срабатывании ДЗШ второй СШ;
• срабатывании ДЗШ при оперативном и автоматическом опробовании шин;
• обнаружении неисправности вторичных цепей ТТ;
• обнаружении неисправности вторичных цепей ТН;
• срабатывании УРОВ;
• выдаче команд запрета выполнения АПВ;
• выведенном состоянии ДЗШ;
• оперативном запрете АПВ;
• работе ДЗШ в режиме нарушенной фиксации присоединений;
• неисправности устройства;
• неисправности внешних устройств;
• выведенном состоянии контроля цепей тока;
• выведенном состоянии контроля цепей напряжения;
• ошибке задания конфигурации устройства (сигнализация некорректной фиксации присоединения);
• срабатывании внешних УРОВ присоединений;
• срабатывании УРОВ присоединений 1, 3 и 4;
• неуспешном АПВ СШ1;
• неуспешном АПВ СШ2.

Устройство обеспечивает также выдачу обобщенного сигнала предупредительной сигнализации.

Сервисные функции микропроцессорного устройства защиты систем сборных шин напряжением 35–220 кВ с числом присоединений до 12 Сириус-3-ДЗШ-02:

• отображение текущих параметров сети;
• оперативный ввод или вывод основных функций с помощью дискретных входов;
• четыре набора уставок с возможностью выбора текущего с помощью дискретных входов;
• осциллографирование аварийных событий с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
• регистрацию и хранение журнала событий, аварий;
• возможность подключения программируемых реле и светодиодов к определенной точке функциональной логической схемы устройства;
• входы с программируемой функцией, задаваемой потребителем (ранжируемые входы);
• сигнализацию срабатывания защит и автоматики, неисправности устройства с помощью программируемых реле и светодиодов;
• возможность подключения ПЭВМ по каналу USB;
• возможность встраивания в АСУ ТП (обеспечивается наличием двух независимых интерфейсов связи RS-485);
• блокировку всех алгоритмов при обнаружении системой самодиагностики неисправности устройства для исключения ложных срабатываний.

Эксплуатационные возможности микропроцессорного устройства защиты систем сборных шин напряжением 35–220 кВ с числом присоединений до 12 Сириус-3-ДЗШ-02:

• Устройство обеспечивает выполнение функций фоновой самодиагностики с выдачей соответствующих сигналов при обнаружении неисправностей.
• Устройство обеспечивает гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности, высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
• В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды, с возможностью синхронизации хода часов по каналу синхронизации «Синхроимпульс».

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения постоянного и выпрямленного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.
