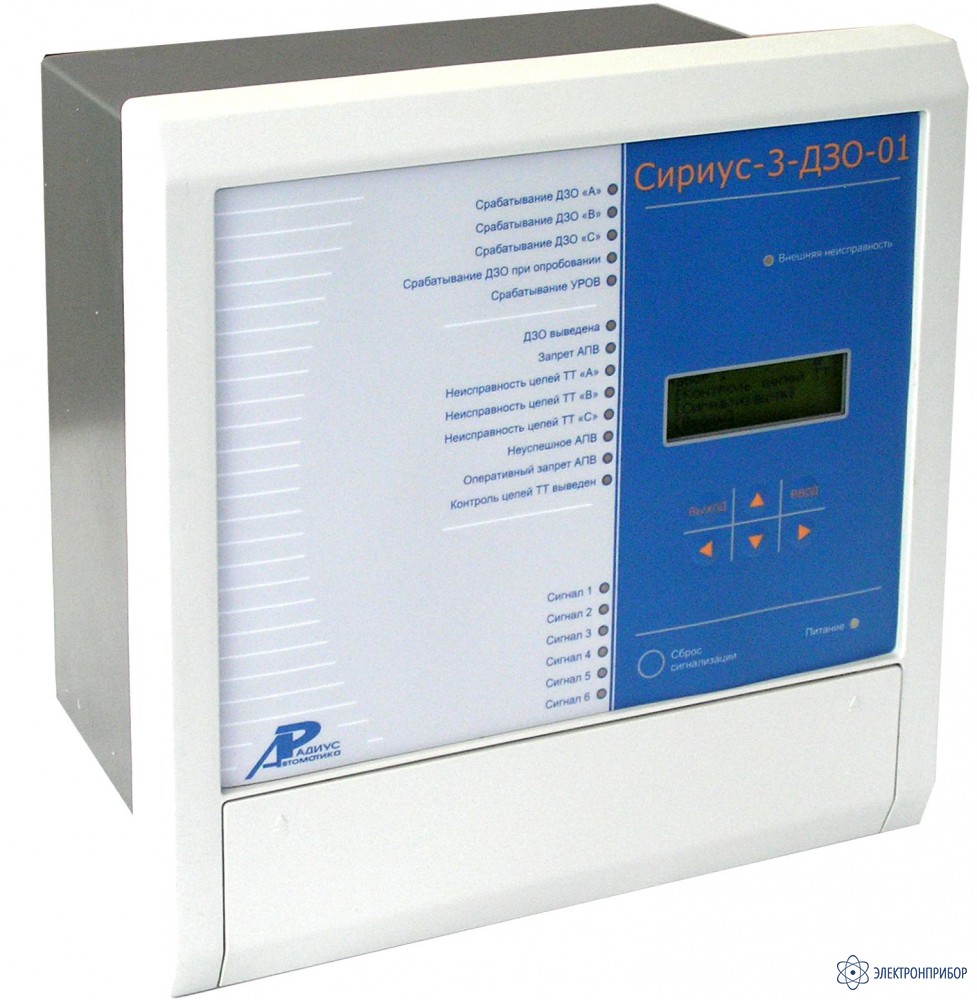

Сириус-3-ДЗО-01 — микропроцессорное устройство защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью

Код товара: 25952

  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДЗО-01:

    Микропроцессорное устройство защиты Сириус-3-ДЗО-01 предназначено для реализации функций основной защиты, автоматики и сигнализации ошиновок напряжением 35 – 220 кВ, а также систем сборных шин (СШ) с фиксированным присоединением элементов, с числом присоединений до пяти.

    Устройство Сириус-3-ДЗО-01 имеет 15 аналоговых входов тока для подключения к трансформаторам тока (ТТ) каждой фазы пяти защищаемых присоединений. Устройство имеет трехфазное исполнение, таким образом, полный комплект дифференциальной защиты ошиновки состоит из одного устройства.

    Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Особенности микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДЗО-01:

    Устройство обеспечивает выполнение следующих функций защиты и автоматики:

    • дифференциальная токовая защита ошиновки с торможением (ДЗОТ);
    • ввод чувствительных токовых органов (ЧТО) при опробовании ошиновки в цикле АПВ;
    • ввод ЧТО при оперативном опробовании ошиновки;
    • УРОВ присоединения 1;
    • контроль исправности вторичных цепей тока ТТ;
    • выполнение команд внешнего устройства резервирования при отказах выключателя (УРОВ);
    • выдача команд запрета АПВ на внешние устройства;
    • блокировка действия АПВ при срабатывании УРОВ и неуспешном опробовании ошиновки в цикле АПВ;
    • оперативный ввод блокировки действия АПВ при срабатывании ДЗО;
    • опробование ошиновки от любого из пяти присоединений;
    • опробование любого из пяти присоединений от ошиновки при «открытом» плече ДЗО или с использованием индивидуальных реле тока.

    Микропроцессорное устройство защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДЗО-01 обеспечивает выполнение следующих функций сигнализации:

    • срабатывание ДЗО;
    • срабатывание ДЗО фазы «А»;
    • срабатывание ДЗО фазы «В»;
    • срабатывание ДЗО фазы «С»;
    • срабатывание ДЗО при оперативном и автоматическом опробовании ошиновки;
    • обнаружение неисправности вторичных цепей ТТ;
    • выведенное состояние КЦТ;
    • срабатывание УРОВ;
    • выдача команд запрета выполнения АПВ;
    • неуспешное АПВ;
    • выведенное состояние ДЗО;
    • сигнал аварийного отключения ошиновки;
    • неисправность внешних устройств;
    • обобщенный сигнал предупредительной сигнализации;
    • неисправность устройства.

    Устройство обеспечивает выполнение следующих сервисных функций:

    • отображение текущих параметров сети;
    • осциллографирование аварийных событий с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
    • регистрацию и хранение журнала событий, аварий;
    • возможность подключения программируемых реле и светодиодов к определенной точке функциональной логической схемы устройства;
    • сигнализацию срабатывания защит и автоматики, неисправности устройства с помощью программируемых реле и светодиодов;
    • возможность подключения ПЭВМ по каналу USB;
    • возможность встраивания в АСУ ТП (обеспечивается наличием двух независимых интерфейсов связи RS-485);
    • блокировку всех алгоритмов при обнаружении системой самодиагностики неисправности устройства для исключения ложных срабатываний.

    Эксплуатационные возможности микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДЗО-01:

    • Устройство обеспечивает выполнение функций фоновой самодиагностики с выдачей соответствующих сигналов при обнаружении неисправностей.
    • Устройство обеспечивает гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности, высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
    • В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды, с возможностью синхронизации хода часов по каналу синхронизации «Синхроимпульс».

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения постоянного и выпрямленного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДЗО-01:

    Характеристика Значение
    Число аналоговых входов по току 15
    Число дискретных входов 32
    Число дискретных выходных сигналов 30
    Габаритные размеры (ВхШхГ), мм 310х310х245
    Масса, кг, не более 12
    Общие характеристики
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20
  • Комплект поставки Сириус-3-ДЗО-01

    Наименование Количество
    1 Микропроцессорное устройство защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДЗО-01 1
