Сириус-21-Л — устройство микропроцессорной защиты линий напряжением 6-35 кВ

Описание устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-21-Л:

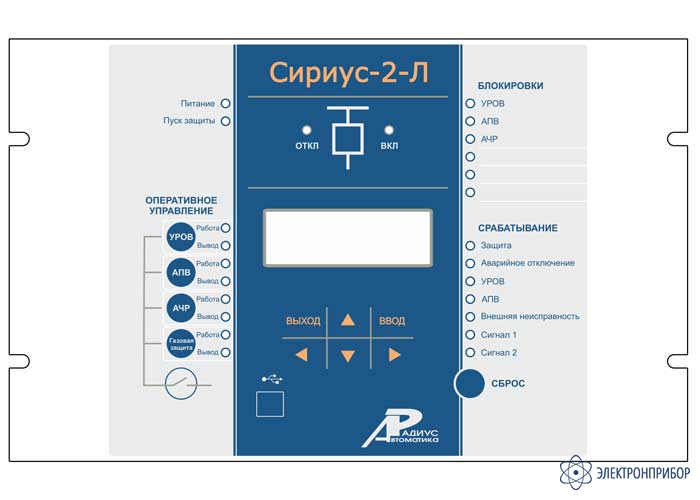

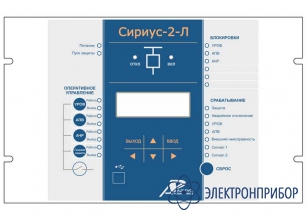

Устройство Сириус-21-Л предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ. Устройства Сириус-2-Л и Сириус-21-Л отличаются друг от друга порядком нумерации клеммников.

Устройства имеют специальное исполнение «И5», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции защиты устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-21-Л

• трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
• автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
• защита от обрыва фазы питающего фидера (ЗОФ);
• защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
• защита от однофазных замыканий на землю по току основной частоты;
• выдача сигнала пуска МТЗ для организации логической защиты шин. Функции автоматики, выполняемые устройством:
• операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
• возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
• формирование сигнала УРОВ при отказах своего выключателя;
• одно- или двукратное АПВ;
• исполнение внешних сигналов АЧР и ЧАПВ.

Дополнительные сервисные функции устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-21-Л

• определение места повреждения при срабатывании МТЗ;
• фиксация токов в момент аварии;
• дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
• измерение времени срабатывания защиты и отключения выключателя;
• встроенные часы-календарь;
• возможность встраивания устройства в систему единого точного времени станции или подстанции;
• измерение текущих фазных токов;
• дополнительные реле и светодиоды с функцией, заданной пользователем;
• цифровой осциллограф;
• регистратор событий.

Эксплуатационные возможности устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-21-Л

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Устройства не срабатывают ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Варианты исполнения устройства микропроцессорной защиты линий напряжением 6-35 кВ Сириус-21-Л:

Устройство Сириус-21-Л доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-21-Л-tA-nnnB-ss, где

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
   1А – для номинального тока 1 А;
   5А – для номинального тока 5 А;

nnnB – исполнение устройства по напряжению оперативного тока:
   24В – для напряжения питания 24 В постоянного тока;
   48В – для напряжения питания 48 В постоянного тока;
   110В – для напряжения питания 110 В постоянного тока;
   220В – для напряжения питания 220 В постоянного или переменного тока;
   220В DC – напряжение питания 220 В постоянного тока с импульсом режекции;

ss – тип интерфейса связи с АСУ:
   И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
   И2 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP (полностью заменяет выпускаемое ранее исполнение И3 + имеет поддержку протокола МЭК 60870-5-104 и возможность синхронизации времени по SNTP);
   И4-TX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP);
   И4-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP);
   И5-TX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP);
   И5-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, HSR, PRP, Modbus TCP).
(При заказе моделей с интерфейсами И5-FX/TX в наименовании модели указывается индекс -02: Сириус-21Л-02-…-И5-…, который обозначает модернизированную версию прибора, предназначенную для установки интерфейсов данного типа.)

Пример записи обозначения устройства Сириус-21-Л с напряжением оперативного питания 220 В переменного тока со встроенными подпиткой от токовых цепей и дополнительным интерфейсом RS485: «Устройство Сириус-21-Л-БПТ-Р2-И1».
