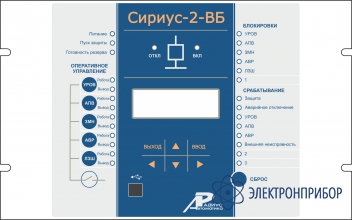

Сириус-2-ВБ — микропроцессорное устройство защиты ввода

Сохранить в PDF Распечатать

  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание:

    Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации ввода напряжением 3–35 кВ.

    Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Особенности:

    Функции защиты, выполняемые устройством:

    • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может иметь комбинированный пуск по напряжению, первые две ступени могут быть выполнены направленными);
    • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
    • возможность работы МТЗ-1 в качестве ускоряющей отсечки;
    • защита от обрыва фазы питающего фидера (ЗОФ);
    • сигнализация однофазных замыканий на землю по напряжению нулевой последовательности;
    • защита минимального напряжения (ЗМН);
    • защита от потери питания (ЗПП);
    • логическая защита шин (ЛЗШ).

    Функции автоматики, выполняемые устройством:

    • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
    • возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
    • формирование сигнала УРОВ при отказах своего выключателя;
    • отключение выключателя по входу УРОВ от нижестоящих выключателей;
    • однократное АПВ;
    • быстродействующее АВР с действием на включение секционного выключателя или резервного ввода;
    • автоматическое восстановление схемы нормального режима после АВР.

    Дополнительные сервисные функции:

    • определение места повреждения при срабатывании МТЗ;
    • фиксация токов и напряжений в момент аварии;
    • измерение времени срабатывания защиты и отключения выключателя;
    • встроенные часы-календарь;
    • возможность встраивания устройства в систему единого точного времени станции или подстанции;
    • измерение текущих фазных токов, напряжений, мощности;
    • дополнительные реле и светодиоды с функцией, заданной пользователем;
    • цифровой осциллограф;
    • регистратор событий.

    Устройство обеспечивает следующие эксплуатационные возможности:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
    • определение места повреждения линии (для воздушных линий);
    • передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики:

    Характеристика Значение
    Число аналоговых входов по току 3
    Число аналоговых входов по напряжению 5
    Входные дискретные сигналы постоянного тока (220/110 В) 28
    Число дискретных выходных сигналов(групп контактов) 16(28)
    Габаритные размеры (ВхШхГ), мм 190х305х215
    Масса, кг, не более 7

    Общие технические характеристики:

    Характеристика Значение
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25

    Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

    На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях.

    Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».
