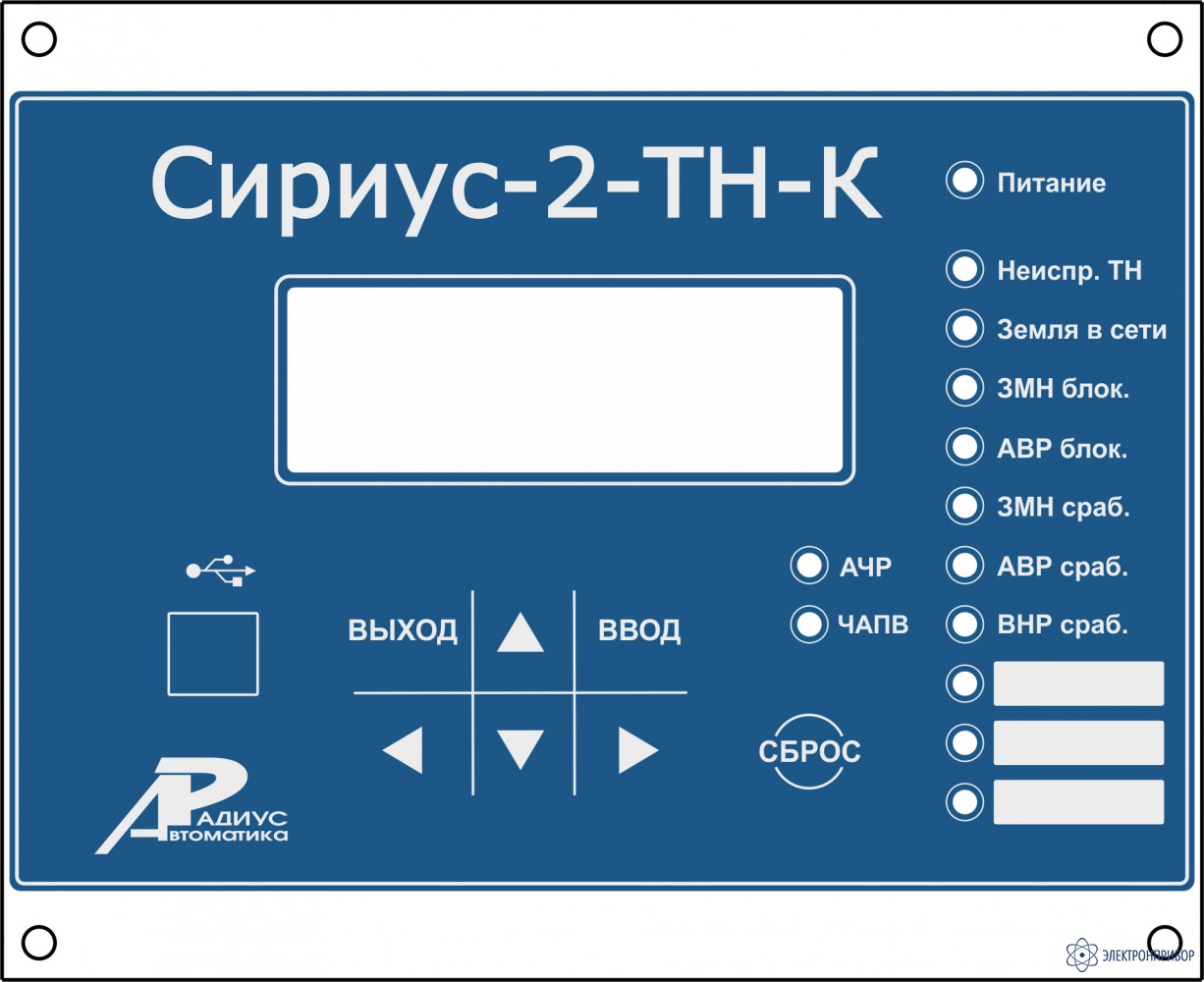

Сириус-2-ТН-К — реле напряжения

Код товара: 38487
  • Назначение реле напряжения Сириус-2-ТН-К:

    Реле Сириус-2-ТН-К предназначено для контроля трансформаторов напряжения, а также для выполнения функций релейной защиты и автоматики подстанций.

    Интеллектуальное реле напряжения Сириус-2-ТН-К может применяться при построении высокотехнологичных систем РЗА повышенной экономической эффективности.

    Функции реле напряжения Сириус-2-ТН-К:

    Функции защиты

    • трехступенчатая защита минимального напряжения (ЗМН) с контролем трех линейных напряжений;
    • защита от повышения напряжения (ЗПН) с контролем трех линейных напряжений с возможностью обратного включения после понижения напряжения;
    • защита от однофазных замыканий на землю (ОЗЗ) по напряжению нуле-вой последовательности;
    • защита от повышения частоты;
    • выдача сигнала разрешения для комбинированного пуска МТЗ других присоединений.

    Функции автоматики, выполняемые устройством

    • контроль трансформатора напряжения;
    • трехступенчатая автоматическая частотная разгрузка (АЧР);
    • частотное автоматическое повторное включение (ЧАПВ);
    • формирование сигнала пуска АВР;
    • формирование сигналов восстановления схемы нормального режима поcле АВР (ВНР).

    Дополнительные сервисные функции

    • фиксация напряжения и частоты в момент аварии;
    • измерение времени срабатывания защиты;
    • встроенные часы-календарь;
    • возможность встраивания устройства в систему единого точного времени
    • станции или подстанции;
    • измерение текущих линейных напряжений;
    • измерение текущей частоты подводимого напряжения;
    • дополнительные реле и светодиод с функцией, задаваемой пользователем;
    • цифровой осциллограф;
    • регистратор событий.

    Эксплуатационные возможности

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
    • ввод и хранение уставок защит и автоматики;
    • контроль положения выключателей при выполнении функций АВР и ВНР;
    • передачу параметров аварий, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов состояния и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов (включая питание) для обеспечения высокой помехозащищенности;
    • высокое сопротивление и электрическую прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций.

    Сириус-2-ТН-К не срабатывает ложно и не повреждается

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.

    Повышение экономической эффективности с Сириус-2-ТН-К

    Применение «Реле напряжения Сириус-2-ТН-К» позволяет с одной стороны — обеспечить до одной трети улучшение бюджета по отношению к решениям на традиционных микропроцессорных устройствах РЗА, с другой стороны — построить современную полнофункциональную систему РЗА для подстанций, не уступающую по надежности традиционным решениям.

    На приведенной ниже схеме показан пример построения системы РЗА повышенной экономической эффективности для РП с совместным применением «Реле тока Сириус-2-Л-К» и «Реле напряжения Сириус-2-ТН-К» производства ЗАО «РАДИУС Автоматика».

    Распределение функций РЗА:

    • «Реле тока Сириус-2-Л-К»: ТО, МТЗ, АУВ, АПВ, ЗДЗ, ЗОЗЗ, ЛЗШ;
    • «Реле напряжения Сириус-2-ТН-К»: ЗМН, ОЗЗ, АЧР, АВР, ВНР, ЧАПВ, контроль ТН.

    Рекомендуемая схема построения РЗА для РП с применением Сириус-2-Л-К и Сириус-2-ТН-К

    Исполнения реле тока Сириус-2-ТН-К:

    Реле тока «Сириус-2-ТН-К» доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Реле тока «Сириус-2-Л-К-nnnB-ss», где

    «Сириус-2-ТН-К» - фирменное название реле;

    nnnB – исполнение устройства по напряжению оперативного тока:
    24В – для напряжения питания 24 В постоянного тока;
    48В – для напряжения питания 48 В постоянного тока;
    110В – для напряжения питания 110 В постоянного тока;
    220В – для напряжения питания 220 В постоянного или переменного тока.

    ss – тип интерфейса связи с АСУ:
    И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
    И2 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP (полностью заменяет выпускаемое ранее исполнение И3 + имеет поддержку протокола МЭК 60870-5-104 и возможность синхронизации времени по SNTP).

    Пример записи реле «Сириус-2-ТН-К» с напряжением оперативного питания 220 В, с интерфейсами USB и RS485 при заказе: «Реле тока Сириус-2-ТН-К-220В-И1».

  • Технические характеристики Сириус-2-ТН-К в зависимости от варианта исполнения:

    Вариант исполнения Напряжение оперативного тока Тип интерфейса связи с АСУ
    Сириус-2-ТН-К-24В-И1 24В DC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-ТН-К-48В-И1 48В DC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-ТН-К-110В-И1 110В DC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-ТН-К-220В-И1 220В DC или AC один USB (ModBus-RTU),
    два RS485 (ModBus-RTU)
    Сириус-2-ТН-К-24В-И2
    (полностью заменяет выпускаемое ранее исполнение И3)
    24В DC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP,
    Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-ТН-К-48В-И2
    (полностью заменяет выпускаемое ранее исполнение И3)
    48В DC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP,
    Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-ТН-К-110В-И2
    (полностью заменяет выпускаемое ранее исполнение И3)
    110В DC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP,
    Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP
    Сириус-2-ТН-К-220В-И2
    (полностью заменяет выпускаемое ранее исполнение И3)
    220В DC или AC один RS485,
    один Ethernet по «витой паре» (100BASE-TX),
    протокол передачи данных по Modbus TCP,
    Modbus RTU, МЭК 60870-5-104,
    синхронизация времени по Modbus RTU и SNTP

    Технические характеристики Реле тока Сириус-2-ТН-К:

    Параметр Значение
    Число аналоговых входов по напряжению 7
    Число дискретных входов 24В/48В/110В/220В 11
    Число дискретных выходных сигналов 220В (групп контактов) 10 (11)
    Габаритные размеры (ВхШхГ), мм 162х132х175
    Масса, кг, не более 3

    Общие технические характеристики платформы Сириус-2:

    Характеристика Значение
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25
  • Комплект поставки Сириус-2-ТН-К

    Наименование Количество
    1 Реле тока Сириус-2-ТН-К 1
