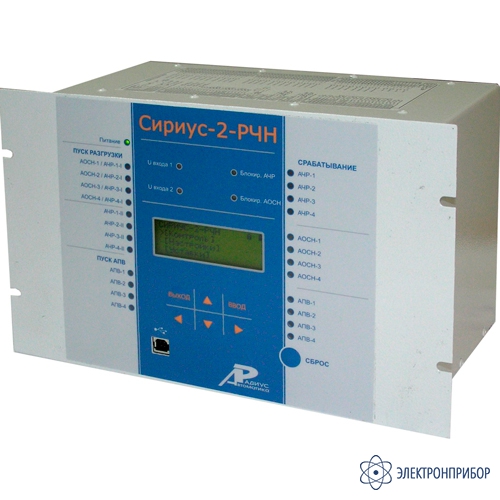

Сириус-2-РЧН — устройство автоматического ограничения снижения частоты и напряжения

Описание устройства автоматического ограничения снижения частоты и напряжения Сириус-2-РЧН:

Устройство автоматического ограничения снижения частоты и напряжения Сириус-2-РЧН предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим повторным включением отключенных потребителей при восстановлении частоты (ЧАПВ) и для ликвидации дефицита реактивной мощности путем отключения потребителей при снижении напряжения (АОСН) с последующим автоматическим повторным включением отключенных потребителей при восстановлении напряжения (АПВН).

Устройство может использоваться в следующих режимах:

• только АЧР,
• только АОСН,
• комбинация АЧР и АОСН.

Устройство имеет специальное исполнение «И5», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции, выполняемые устройством автоматического ограничения снижения частоты и напряжения Сириус-2-РЧН:

• автоматическая разгрузка по напряжению до 4 групп присоединений (АОСН);
• автоматическое повторное включение отключенных от АОСН присоединений (АПВН);
• автоматическая частотная разгрузка до 4 групп присоединений (АЧР);
• автоматическое повторное включение отключенных функцией АЧР присоединений (ЧАПВ);
• возможность блокирования ступеней категории АЧР-I по превышению скорости снижения частоты и напряжения;
• возможность одновременного блокирования обеих категорий ступеней АЧР от ОНМ;
• возможность ускорения ступеней АЧР-II по скорости снижения частоты.

Дополнительные сервисные функции устройства автоматического ограничения снижения частоты и напряжения Сириус-2-РЧН:

• встроенные часы-календарь;
• наличие 4-х дискретных входов для выдачи сигнала на общее реле сигнализации;
• измерение текущих значений напряжений и частоты.

Эксплуатационные возможности устройства автоматического ограничения снижения частоты и напряжения Сириус-2-РЧН:

• выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
• задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
• ввод и хранение уставок защит и автоматики;
• контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
• определение места повреждения линии (для воздушных линий);
• передачу параметров аварии, ввод и изменение уставок по линии связи;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

Устройство не срабатывает ложно и не повреждается:

• при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
• при подаче напряжения оперативного постоянного тока обратной полярности;
• при замыкании на землю цепей оперативного тока.

Исполнения устройства автоматического ограничения снижения частоты и напряжения Сириус-2-РЧН:

Устройство Сириус-2-УВ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-2-УВ-tA-nnnB-ss, где

Сириус-2-РЧН - фирменное название устройства;

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
5А – для номинального тока 5 А.

nnnB – исполнение устройства по напряжению оперативного тока:
24В – для напряжения питания 24 В постоянного тока;
48В – для напряжения питания 48 В постоянного тока;
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока;
220В DC – напряжение питания 220В только постоянного тока в соответствии с требованиями СТО 56947007-29.120.40.102-2011.

ss – тип интерфейса связи с АСУ:
И1 – один интерфейс USB (ModBus-RTU), два интерфейса RS485 (ModBus-RTU);
И2 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP (полностью заменяет выпускаемое ранее исполнение И3 + имеет поддержку протокола МЭК 60870-5-104 и возможность синхронизации времени по SNTP);
И4-TX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP);
И4-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, PRP);
И5-TX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, HSR, PRP, Modbus TCP);
И5-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два оптических интерфейса Ethernet (МЭК 61850-8-1, HSR, PRP, Modbus TCP).

Пример записи обозначения устройства Сириус-2-РЧН с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-РЧН-5A-220В-И1».
