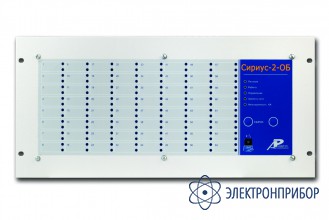

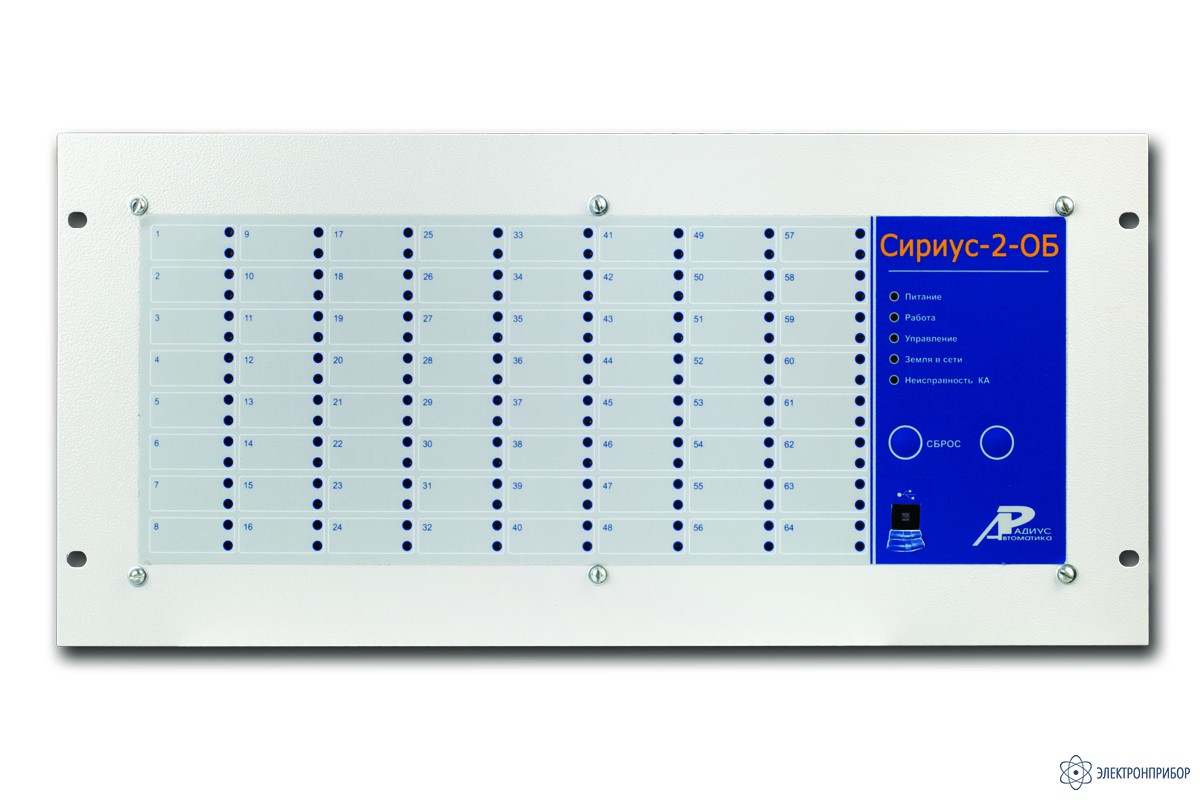

Сириус-2-ОБ — цифровое устройство оперативной блокировки

Код товара: 26717


  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание цифрового устройства оперативной блокировки Сириус-2-ОБ:

    Цифровое устройство оперативной блокировки Сириус-2-ОБ предназначено для управления системой оперативной блокировки при переключении коммутационных аппаратов (далее – КА) – высоковольтных выключателей, разъединителей, заземляющих ножей, имеющих электромагнитные и электрические блокировки.

    Особенности цифрового устройства оперативной блокировки Сириус-2-ОБ:

    Устройство обеспечивает выполнение следующих функций:

    • контроль и индикацию положений КА;
    • контроль исправности цепей блок-контактов КА;
    • выдачу разрешения на переключение КА;
    • возможность программного задания внутренней конфигурации устройства на месте установки с помощью ПЭВМ или дистанционно по каналу связи с АСУ, хранение заданной конфигурации в течение всего срока службы;
    • сигнализацию неисправностей с помощью светодиодов, по релейным каналам или по каналу АСУ;
    • сброс сигнализации с пульта устройства, дистанционно по каналу АСУ или подачей сигнала на дискретный вход «Сброс»;
    • регистрацию и хранение параметров КА;
    • ведение подробных журналов переключений, как по каждому КА, так и общего журнала событий с меткой времени, регистрацию накопительной информации;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой;
    • защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока.

    В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с отсчетом числа, месяца, года, часа, минуты и секунды, с автоматическим переходом на летнее и зимнее время. Обеспечивается возможность синхронизации хода часов по каналу АСУ и по отдельному входу синхронизации.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения питания обратной полярности;
    • при замыкании на землю одного из полюсов источника питания.

  • Технические характеристики цифрового устройства оперативной блокировки Сириус-2-ОБ:

    Характеристика Значение
    Количество входов контроля положения КА 128
    Количество входов общего назначения 6
    Количество выходных реле «Готовность» (с замыкающим контактом) 64
    Количество выходных реле общего назначения 3
    Габаритные размеры (ВхШхГ), мм 221х483х183
    Масса, кг, не более 8
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом
    по ГОСТ 14254-96:
    лицевая панель IP54;
    по колодкам соединительным IP10;
    Предельные рабочие значения температуры окружающего воздуха, °С от -45 до +60
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 12

  • Комплект поставки Сириус-2-ОБ

    № Наименование Количество
    1 Цифровое устройство оперативной блокировки Сириус-2-ОБ 1
