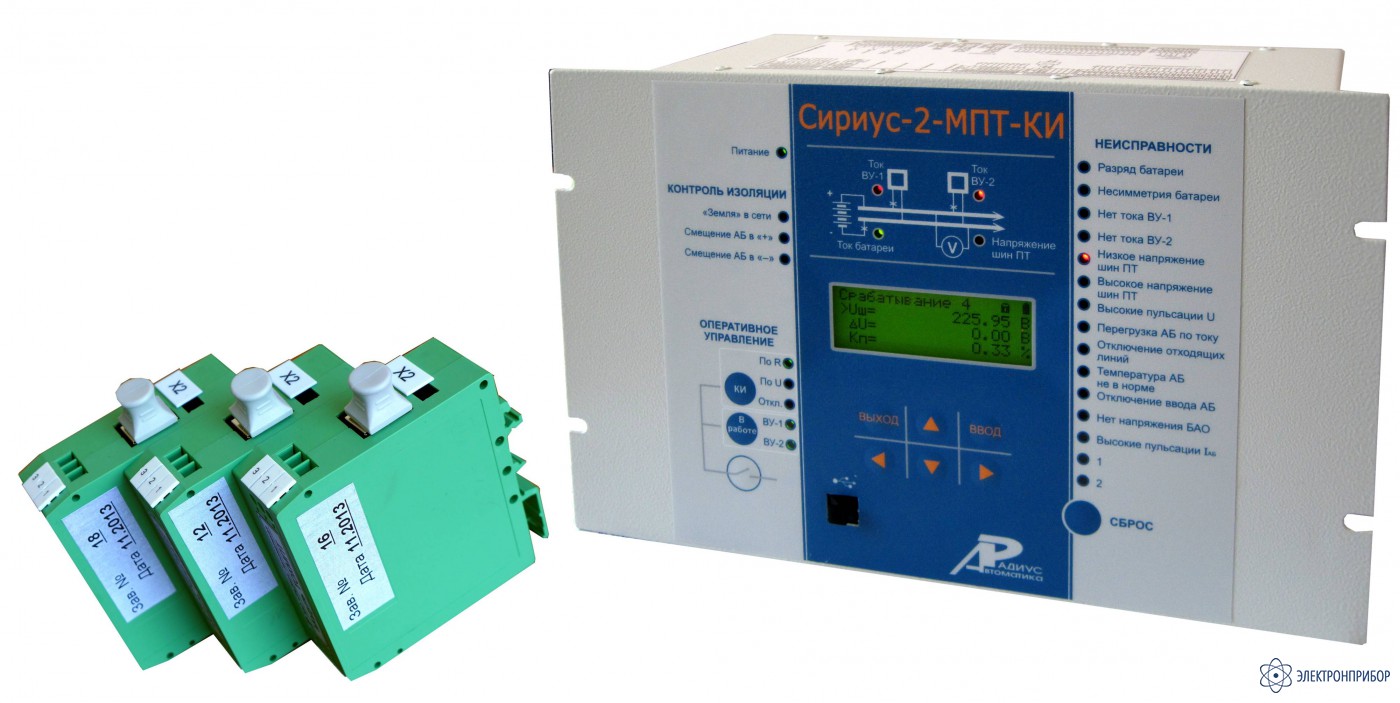

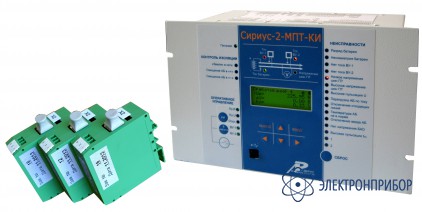

Сириус-2-МПТ-КИ — устройство микропроцессорной защиты

Сохранить в PDF Распечатать

  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание:

    Устройство «Сириус-2-МПТ-КИ» для организации мониторинга системы постоянного тока

    Устройство имеет встроенную функцию мониторинга и контроля изоляции системы постоянного тока.

    Устройство устанавливается в щитах и шкафах постоянного тока подстанций напряжением 6-750 кВ.

    Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Особенности:

    Функции, выполняемые устройством:

    • измерение напряжения на шинах постоянного тока;
    • измерение напряжение на двух половинах аккумуляторной батареи при наличии у нее центрального вывода;
    • измерение коэффициента пульсаций напряжения шин постоянного тока;
    • измерение тока заряда-разряда аккумуляторной батареи;
    • измерение пульсаций тока аккумуляторной батареи;
    • измерение токов от двух зарядно-подзарядных (выпрямительных) устройств;
    • измерение напряжений каждого полюса шин постоянного тока относительно «земли»;
    • измерение сопротивлений каждого полюса шин постоянного тока относительно «земли»;
    • контроль баланса напряжений между двумя половинами аккумуляторной батареи;
    • контроль состояния автоматических выключателей АБ и БАО;
    • контроль состояния автоматических выключателей или плавких вставок отходящих линий;
    • контроль температуры в помещении аккумуляторной батареи;
    • контроль понижения сопротивления утечки любого из полюсов шин постоянного тока относительно «земли» ниже заданного значения;
    • контроль напряжения смещения средней точки аккумуляторной батареи относительно «земли».

    Дополнительные сервисные функции:

    • фиксация выхода каждого из наблюдаемых параметров за область допустимых значений;
    • сигнализация при выходе каждого из наблюдаемых параметров за область допустимых значений;
    • возможность встраивания устройства в систему единого точного времени станции или под- станции;
    • индикация измеряемых напряжений, токов и коэффициента пульсаций напряжения;
    • цифровое осциллографирование всех входных сигналов;
    • возможность формирования предупредительной сигнализации по двум дискретным входам;
    • привязка всех событий по времени с помощью встроенных часов-календаря;
    • возможность вывода назначенных точек подключения к внутренней ФЛС устройства как на два программируемых реле, так и на два программируемых светодиода на передней панели устройства;
    • оценка суммарной емкости системы постоянного тока относительно «земли».

    Устройство обеспечивает следующие эксплуатационные возможности:

    • задание внутренней конфигурации (ввод/вывод различных функций, выбор порогов срабатывания, временных задержек и т.д.);
    • хранение уставок в энергонезависимой памяти;
    •  передачу измеряемых параметров, ввод и изменение уставок по ЛС;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов от контактных датчиков, выдачу команд предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях подстанций и электростанций.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики:

    Характеристика Значение
    Число аналоговых входов по току 3
    Число аналоговых входов по напряжению 4
    Число дискретных входов (в зависимости от вида исполнения устройства) 30 (42)
    Число дискретных выходных сигналов(групп контактов) 4 (7)
    Габаритные размеры (ВхШхГ), мм 190х305х185
    Масса, кг, не более 7
