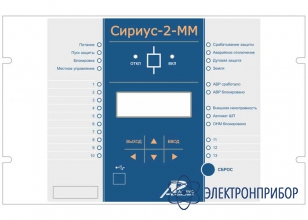

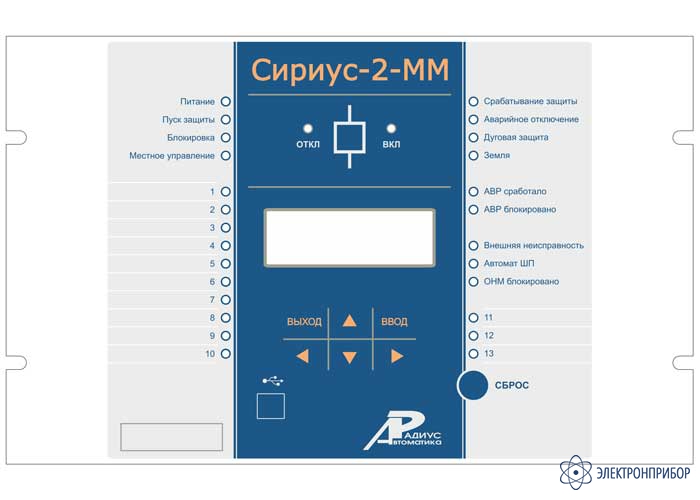

Сириус-2-ММ — микропроцессорное устройство защиты

Код товара: 50796
  • 6 вариантов исполнения

    Сертификаты

    Описание микропроцессорного устройства защиты Сириус-2-ММ:

    Микропроцессорное устройство защиты Сириус-2-ММ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Устройство специализировано для применения в метрополитене.

    Функции защиты:

    • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);
    • двухступенчатая ненаправленная защита от однофазных замыканий на землю по току основной частоты;
    • защита минимального напряжения (ЗМН).

    Функции автоматики:

    • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
    • возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
    • реализация алгоритма блокировки и деблокировки управления.

    Дополнительные сервисные функции:

    • определение места повреждения (ОМП) при срабатывании МТЗ;
    • фиксация токов и напряжений в момент аварии;
    • измерение времени срабатывания защиты и отключения выключателя; встроенные часы-календарь;
    • возможность встраивания устройства в систему единого точного времени станции или под-станции;
    • измерение текущих фазных токов, напряжений, мощности;
    • дополнительные реле и светодиоды с функцией, заданной пользователем;
    • цифровой осциллограф; регистратор событий.

    Эксплуатационные возможности:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных харак-теристик);
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
    • определение места повреждения линии (для воздушных линий);
    • передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

    Устройства не срабатывают ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.

    Исполнения микропроцессорного устройства защиты Сириус-2-ММ:

    Устройство Сириус-2-ММ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство Сириус-2-ММ-tA-nnnB-ss, где

    Сириус-2-ММ - фирменное название устройства;

    tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
         5А – для номинального тока 5 А.

    nnnB – исполнение устройства по напряжению оперативного тока:
         110В – для напряжения питания 110 В постоянного тока;
         220В – для напряжения питания 220 В постоянного или переменного тока.

    ss – тип интерфейса связи с АСУ:
        И1 – два интерфейса RS485;
        И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
        И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).

    Пример записи обозначения устройства Сириус-2-ММ с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-ММ-5A-220В-И1».

  • Технические характеристики микропроцессорного устройства защиты Сириус-2-ММ в зависимости от варианта исполнения:

    Модель Вторичные токи Напряжение питания Исполнение интерфейса по АСУ
    Сириус-2-ММ-5А-220В-И1 5А 220В два RS485
    Сириус-2-ММ-5А-110В-И1 5А 110В два RS485
    Сириус-2-ММ-5А-220В-И4-FX 5А 220В один RS485,
    два Ethernet(100BASE-FX)
    + протокол обмена МЭК 61850 редакция 2
    Сириус-2-ММ-5А-110В-И4-FX 5А 110В один RS485,
    два Ethernet(100BASE-FX)
    + протокол обмена МЭК 61850 редакция 2
    Сириус-2-ММ-5А-220В-И4-TX 5А 220В один RS485,
    два интерфейса Ethernet по «витой паре» (100BASE-TX)
    + протокол обмена МЭК 61850 редакция 2
    Сириус-2-ММ-5А-110В-И4-TX 5А 110В один RS485,
    два интерфейса Ethernet по «витой паре» (100BASE-TX)
    + протокол обмена МЭК 61850 редакция 2

    Технические характеристики микропроцессорного устройства защиты Сириус-2-ММ:

    Характеристика Значение
    Технические характеристики устройства Сириус-2-ММ
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 4
    Число дискретных входов 32
    Число дискретных выходных сигналов (групп контактов) 29 (30)
    Габаритные размеры (ВхШхГ), мм 190х305х215
    Масса, кг, не более 7
    Общие технические характеристики платформы Сириус-2
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели;
    IP20 по остальным, кроме клемм подключения токовых цепей
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25

    Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению.

  • Комплект поставки Сириус-2-ММ

    № Наименование Количество
    1 Микропроцессорное устройство защиты Сириус-2-ММ 1
    2 Руководство по эксплуатации 1
