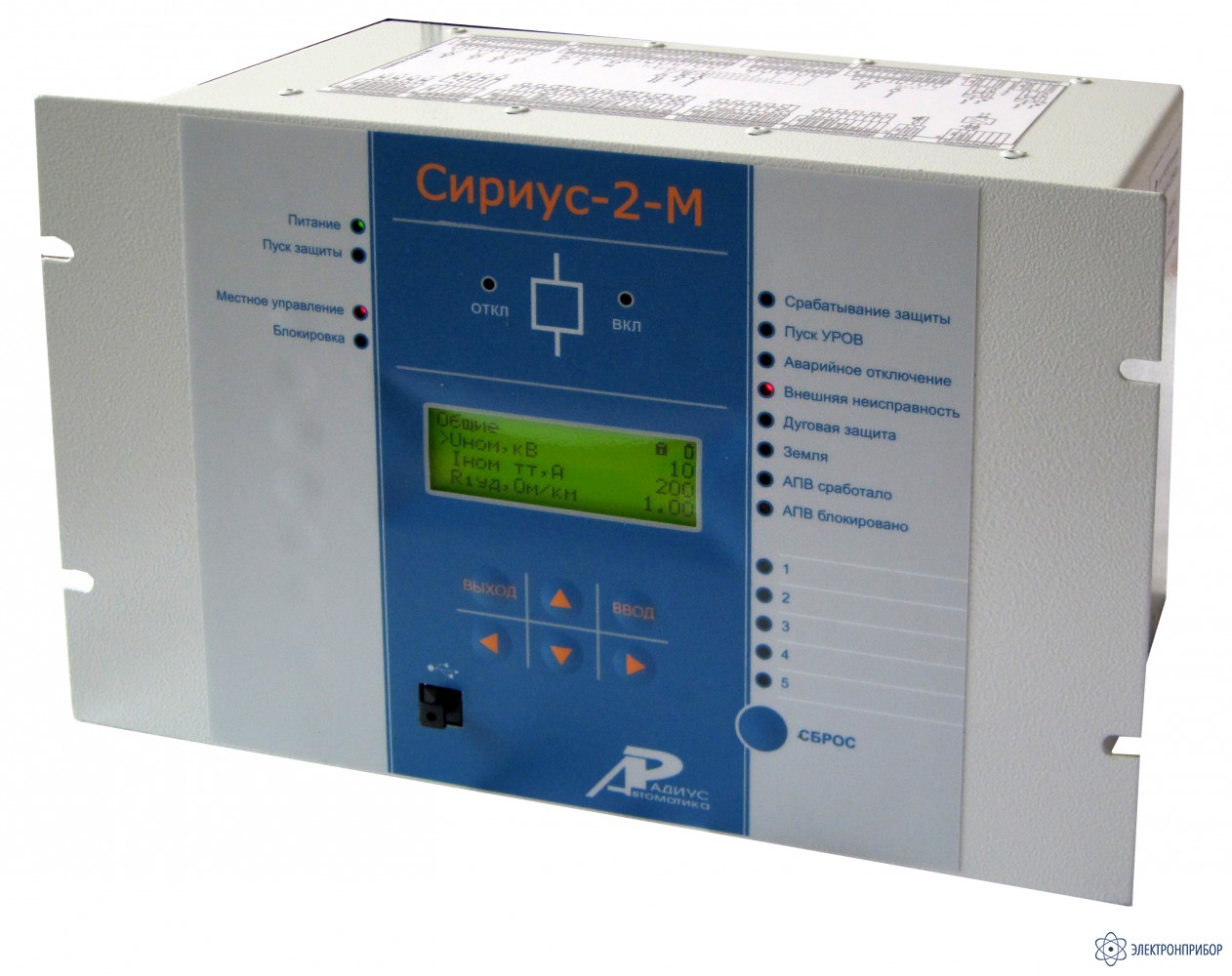

Сириус-2-М — устройство микропроцессорной защиты

Код товара: 30387

  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание устройства микропроцессорной защиты Сириус-2-М:

    Микропроцессорное устройство защиты Сириус-2-М предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряже-нием 3–35 кВ.

    Особенности устройства микропроцессорной защиты Сириус-2-М:

    Функции защиты, выполняемые устройством:

    • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);
    • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя; логическая защита шин (ЛЗШ) защита от обрыва фазы питающего фидера (ЗОФ); защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник; двухступенчатая защита от однофазных замыканий на землю по току основной частоты (первая ступень может быть выполнена направленной);
    • защита минимального напряжения (ЗМН);
    • выдача сигнала пуска МТЗ для организации логической защиты шин.

    Функции автоматики, выполняемые устройством:

    • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя; возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
    • формирование сигнала УРОВ при отказах своего выключателя;
    • одно- или двукратное АПВ;
    • реализация двух алгоритмов блокировки управления в зависимости от типа защищаемого присоединения.

    Дополнительные сервисные функции:

    • определение места повреждения (ОМП) при срабатывании МТЗ; фиксация токов и напряжений в момент аварии;
    • измерение времени срабатывания защиты и отключения выключателя; встроенные часы-календарь;
    • возможность встраивания устройства в систему единого точного времени станции или подстанции;
    • измерение текущих фазных токов, напряжений, мощности; дополнительные реле и светодиоды с функцией, заданной пользователем;
    • цифровой осциллограф; регистратор событий.

    Устройство обеспечивает следующие эксплуатационные возможности:

    • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
    • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
    • ввод и хранение уставок защит и автоматики;
    • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
    • определение места повреждения линии (для воздушных линий);
    • передачу параметров аварии, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.

    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.
  • Технические характеристики устройства микропроцессорной защиты Сириус-2-М:

    Параметр Значение
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 4
    Число дискретных входов 26
    Число дискретных выходных сигналов (групп контактов) 12(26)
    Габаритные размеры (ВхШхГ), мм 190х305х215
    Масса, кг, не более 7
    Общие характеристики
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25

    .

  • Комплект поставки Сириус-2-М

    Наименование Количество
    1 Устройство микропроцессорной защиты Сириус-2-М 1
