ШЭПП-1602 — шкаф дополнительной резервной защиты (с двумя AZT 3/0 )

Сохранить в PDF Распечатать
  • Описание шкафа автономной токовой защиты ШЭПП-1602:

    Шкафы автономной токовой защиты предназначены для использования в качестве автономной (не требующей питания от цепей оперативного тока) защиты одного ШЭПП-1602 трансформаторов и автотрансформаторов или резервной автономной токовой защиты нулевой последовательности высоковольтных линий.

    Назначение шкафа автономной токовой защиты ШЭПП-1602:

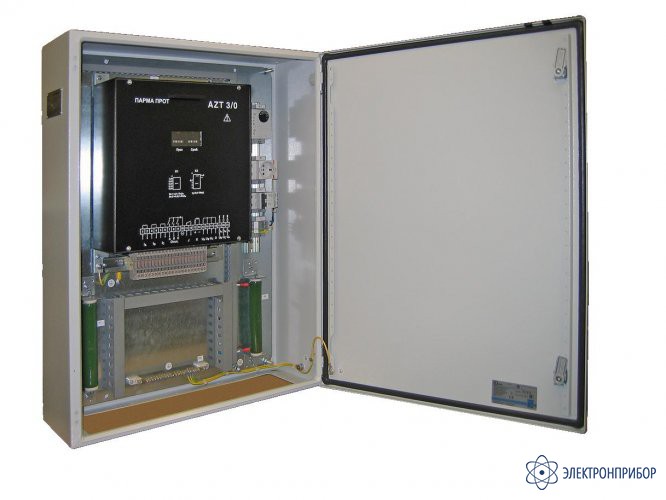

    Шкаф автономной токовой защиты ШЭПП-1602 предназначен для использования в качестве автономной (не требующей питания от цепей оперативного тока) защиты трансфор¬маторов и автотрансформаторов. Шкаф обеспечивает защиту одного трансформатора. Шкаф предназначен для монтажа на раму или на бетонное основание (поставляются по отдельному заказу).

    Особенности шкафа автономной токовой защиты ШЭПП-1602:

    • Защита трансформатора или высоковольтных линий при отказе основных защит или неисправности оперативного тока;
    • Питание от трансформаторов тока;
    • Встроенная батарея конденсаторов, обеспечивающая накопление энергии для питания катушек отключения выключателя;
    • Электромеханические счетчики пусков и срабатываний защиты;
    • Обратнозависимая времятоковая характеристика;
    • Регулируемая выдержка времени;

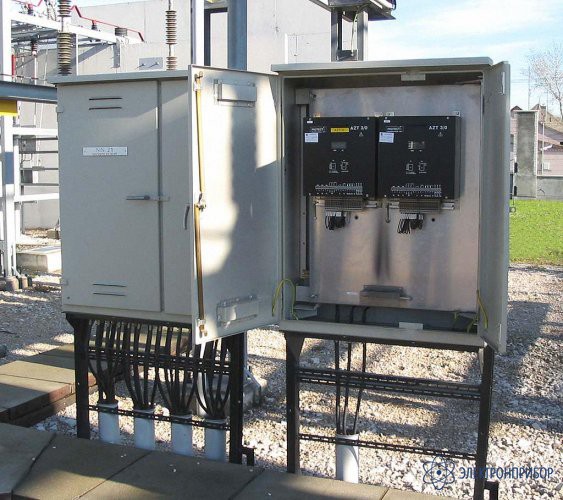

    • Установка непосредственно возле трансформаторов тока или выключателя, в том числе на открытом воздухе (на ОРУ);
    • Прокладка кабелей по кратчайшему расстоянию;
    • Возможен монтаж на бетонное основание или на раму (поставляются по отдельному заказу);
    • Широкий диапазон рабочих температур: от -40 до +50 ºC.
  • Технические характеристики шкафа автономной токовой защиты ШЭПП-1602::

    Параметр Значение
    Габаритные размеры шкафа 807x611x230 мм
    Номинальное напряжение питания обогрева, В: 220 Ин
    Мощность обогревателя, не более, Вт: 200 Рн
    Условия эксплуатации шкафа
    Температура окружающего воздуха от -40 до +50 °С
    Атмосферное давление от 73 до 107 кПа (от 550 до 800 мм рт.ст.)
    Высота над уровнем моря не более 2000 м
  • Комплект поставки ШЭПП-1602

    Наименование Количество
    Шкаф автономной токовой защиты ШЭПП-1601 1
    Руководство по эксплуатации 1
    Паспорт 1
    Кабельный ввод (сальник) М25×1,5 2
    Кабельный ввод (сальник) М32×1,5 2
    Гайка М25×1,5 2
    Гайка М32×1,5 2
    Кольцо уплотнительное М25 1
    Кольцо уплотнительное М32 1
    Кольцо уплотнительное 4
    Болт М8×30 4
    Гайка М8 4
    Шайба 8 4
    Шайба 8 пружинная 4
    AZT 3/0 - блок дополнительной резервной защиты (трансформатора, линии) 2
