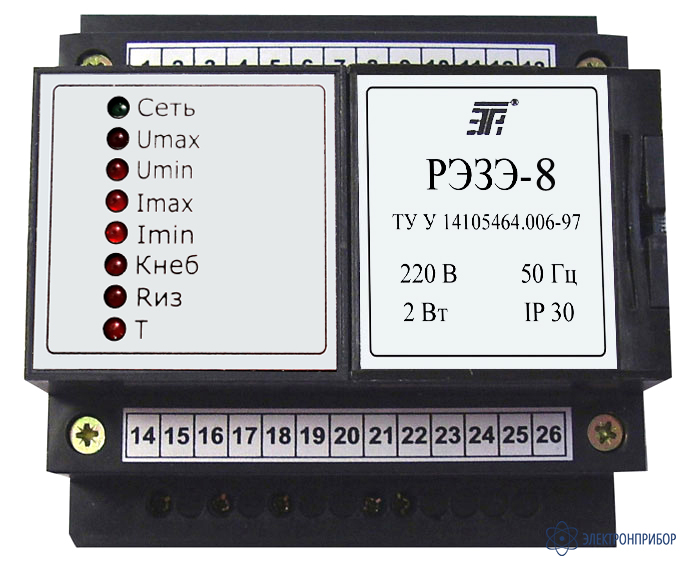

РЭЗЭ-8 — реле электронное защиты электродвигателей

Код товара: 26975
  • Назначение реле РЭЗЭ-8:

    Реле РЭЗЭ-8 предназначено для защиты трехфазных асинхронных двигателей путем блокирования пуска или отключения их при возникновении следующих аварийных режимов:

    • недопустимое отклонение фазных напряжений от номинального значения в предпусковой период;
    • недопустимая несимметрия фазных напряжений («перекос фаз») в предпусковой период;
    • недостаточное сопротивление изоляции обмотки относительно корпуса двигателя в предпусковой период;
    • недопустимая перегрузка двигателя по току;
    • нештатное исчезновение нагрузки двигателя (например, «сухой ход» водяного насоса);
    • недопустимая несимметрия линейных токов;
    • тепловая перегрузка двигателя, обусловленная ухудшением его охлаждения.

    Дополнительные функции реле:

    1) формирование выходных аналогового и цифрового сигналов, пропорциональных одному из следующих параметров:

    • наибольшему из трех линейных токов;
    • наибольшему из трех фазных напряжений в предпусковой период;
    • температуре.

    2) выдача выходных сигналов для индикации наличия перегрузки по току, блокирования пуска или аварийного отключения двигателя с помощью удаленного светодиода.

    При наличии пульта дистанционного управления имеется возможность получения информации о количестве отработанных двигателем часов, видах и количестве аварий.

    Реле РЭЗЭ-8 функционирует совместно с магнитным пускателем (контактором), а также c датчиками тока (2 шт.) и температуры.

  • Технические характеристики реле РЭЗЭ-8:

    Параметр Значение
    номинальный ток контактов при напряжении 220/380В, А 8
    уставка выдержки времени, с:
    при перегрузке двигателя  по току настраивается автоматически по время-токовой характеристике реле, учитывающей  тепловое состояние двигателя
    при нештатном исчезновении нагрузки двигателя 4
    при недопустимой несимметрии линейных токов 4
    при тепловой перегрузке двигателя 4
    диапазон возможного смещения зоны предельных время-токовых характеристик вниз по оси времени, % 0-90
    диапазоны уставок:
    по максимальному фазному напряжению, В 220-250
    по минимальному фазному напряжению, В 175-220
    по коэффициенту небаланса фазных напряжений, % 3-90
    по сопротивлению изоляции обмотки относительно корпуса двигателя, кОм 100-1000
    по линейных токах  (максимальному и минимальному), А 5-600
    по коэффициенту небаланса линейных токов, % 3-90
    по температуре, оС 25-125
    регулирование уставок плавное
    напряжение питания переменного тока, В; 220(-44+22)
    потребляемая мощность, Вт, не более 2; 2
    максимальная длина линии, м, не более:
    между реле и датчиками тока 10
    между реле и датчиком температуры (при сопротивлении  линии не более 10 Ом) 100
    степень защиты корпуса IP30
    габаритные размеры, мм 90х90х65
    масса, кг, не более 0,2
