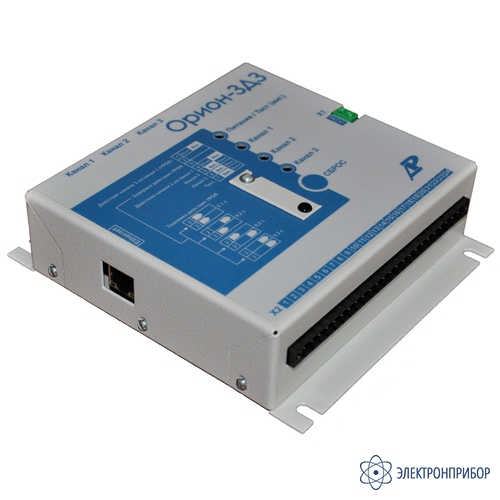

Орион-ЗДЗ — устройство оптоволоконной дуговой защиты
Код товара: 49275-
-
Гарантия
36 месяцев
-
Производитель
Описание устройства оптоволоконной дуговой защиты Орион-ЗДЗ:
Микропроцессорное устройство Орион-ЗДЗ - это новое поколение устройства дуговой защиты. Устройство формирует GOOSE-сообщения о собственной конфигурации и зафиксированных событиях в соответствии с протоколом МЭК-61850. Для подключения к сети Ethernet установлен разъём RJ-45.
Устройство Орион-ЗДЗ выполнено в виде блока (имеющего выходные реле для подключения к исполнительным органам и разъём RJ-45 для подключения к сети Ethernet), устанавливаемого в релейном отсеке ячейки, и трёх датчиков дуги, размещаемых в контролируемых отсеках.
Устройство Орион-ЗДЗ имеет такие же посадочные размеры и схему подключения, использует такие же датчики дуги, как и Орион-ДЗ. Это позволяет использовать его в существующих схемах без каких-либо изменений.
Особенности устройства оптоволоконной дуговой защиты Орион-ЗДЗ:
- Устройство имеет три датчика дуги – по числу возможных замкнутых объемов ячейки КРУ, КРУН или КСО. Первый и второй датчики могут объединяться по схеме ИЛИ при конфигурировании системы и работать одновременно на отключение секционного выключателя, вводного выключателя и, дополнительно, на вход сигнализации блока защиты своего выключателя (для локализации места и причины отключения секции или ввода). Третий датчик работает на реле, которое может воздействовать на собственный выключатель и, после определённой временной задержки, на отключение секционного и вводного выключателя;
- Устройство предназначено для фиксации момента возникновения электрической дуги при помощи оптических датчиков. Время реакции устройства при возникновении дугового разряда определяется временем формирования GOOSE-сообщения (не более 0,5 мс) или временем срабатывания (замыкания) выходных реле (не более 8 мс);
- Устройство позволяет надёжно фиксировать момент возникновения электрической дуги на фоне оптических и радиочастотных помех (фонарик, лампы накаливания, люминесцентные, прямой солнечный свет, излучение портативных радиостанций или сотовых телефонов);
- Устройство обеспечивает защиту от ложных срабатываний при возникновении импульсных электромагнитных помех большой мощности;
- Устройство обеспечивает формирование GOOSE-сообщения не позднее 0,5 мс от момента возникновения дуги и срабатывание выходных реле не не позднее 10 мс;
- В устройстве применяется нормально замкнутое реле «Отказ», размыкание которого происходит при наличии оперативного напряжения (питания) и при нормальном функционировании (целостности) датчиков дуги;
- В случае нарушения целостности датчика дуги формируется GOOSE-сообщение, замыкается реле «Отказ» и включается индикатор «ОТКАЗ». Работоспособность каналов устройства при этом не нарушается;
- Датчики дуги выполнены в виде оптоволокна с приёмным кольцом, воспринимающим излучение во всех направлениях. Приёмное кольцо может быть размещено практически любой части защищаемого отсека, где имеется прямая видимость места возможного возникновения дуги. Рекомендованная длина световода равна 1,5–3 м, что позволяет охватить им все возможные защищаемые отсеки ячейки;
- Проверку работоспособности устройства, установленного непосредственно на объекте (в ячейке), допускается производить стандартной фотовспышкой с запасаемой энергией 8–10 Дж. Устройство должно срабатывать на расстоянии не менее 0,6 м между приёмным кольцом датчика дуги и фотовспышкой;
- Устройство может использоваться с тремя, двумя и одним датчиками дуги без нарушения логики функционирования. Возможна также установка двух-трёх датчиков дуги в одном отсеке для большей надежности;
- На передней панели устройства установлены светодиоды индицирующие состояние устройства и факта срабатывания (светодиоды-блинкеры) каждого из каналов устройства. Инициализация устройства производится нажатием кнопки «Сброс».
Варианты исполнения устройства оптоволоконной дуговой защиты Орион-ЗДЗ:
Устройство Орион-ЗДЗ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство Орион-ЗДЗ-х, где
х – исполнений по стороне ввода:
Н – исполнение с нижним вводом датчиков дуги с креплением на винт М5 и под DIN рейку;
В – исполнение с верхним вводом датчиков дуги с креплением на винт М5 и под DIN рейку. -
-
Технические характеристики устройства оптоволоконной дуговой защиты Орион-ЗДЗ в зависимости от варианта исполнения:
Модель Исполнение по стороне ввода Орион-ЗДЗ-Н нижний ввод датчиков дуги с креплением на винт М5 и под DIN рейку Орион-ЗДЗ-В верхний ввод датчиков дуги с креплением на винт М5 и под DIN рейку Технические характеристики устройства оптоволоконной дуговой защиты Орион-ЗДЗ:
Параметр Значение Питание устройства осуществляется от источника переменного (частотой от 45 до 55 Гц), постоянного или выпрямленного тока напряжением, В от 80 до 242 Потребляемая мощность, Вт, не более 5 Время срабатывания устройства (GOOSE/реле), мс, не более 0,5/10 Число датчиков дуги от 1 до 3-х число выходных реле / групп контактов (сухой контакт) 6 (12) Габаритные размеры (ВхШхГ), мм 165х150х45 Масса, кг, не более 1 -
Комплект поставки Орион-ЗДЗ
№ Наименование Количество 1 Устройство оптоволоконной дуговой защиты Орион-ЗДЗ в выбранном исполнении 1 2 Руководство по эксплуатации 1 3 Паспорт 1 -
