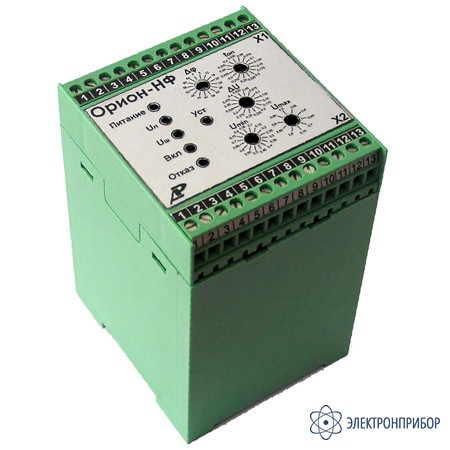

Орион-НФ — реле контроля синхронизма (управление с помощью DIP переключателей)

Код товара: 24274
  • Назначение реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ:

    Реле контроля синхронизма Орион-НФ представляет собой микропроцессорное устройство измерения напряжения и предназначно для применения в схемах автоматического повторного включения линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие или отсутствие напряжения на линии и шинах станции или подстанции, частоту скольжения и угол сдвига фаз между ними, а также в схемах синхронизации генераторов для блокирования включения выключателя при ошибочных действиях персонала.

    Уставки вводятся посредством DIP переключателей.

    Реле предназначено для установки на 35 мм DIN рейку.

    Описание реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ:

    Реле имеет два варианта исполнения Орион-НФ-110В и Орион-НФ-220В, различающихся напряжением оперативного питания (220 В или 110 В), что отражается в структуре его условного обозначения. Пример записи обозначения реле с напряжением оперативного питания 220 В постоянного или переменного тока: Реле Орион-НФ-220.

  • Технические характеристики реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ:

    Параметр Значения
    Число входов по напряжению 2
    Номинальное напряжение от ТН (ШОН) линии Uн, В 15 / 30 / 60 / 100
    Номинальное входное напряжение от ТН шин Uн, В 60/100
    Рабочий диапазон входного напряжения (0,1…1,2)Uн
    Рабочий диапазон частот входного напряжения, Гц 45 ... 55
    Уставки уровня наличия напряжения (диапазон/дискретность), Umax (0,5…0,95) Uн/0,05 Uн
    Уставки уровня отсутствия напряжения (диапазон/дискретность), Umin (0,1…0,8) Uн/0,05 Uн
    Уставки разности напряжений ΔU (фиксированное значение) 0,2 Uн
    Уставки частоты скольжения Δf (диапазон/дискретность), Гц 0,05…0,8/0,05
    Уставки разности фазных углов Δφ (диапазон/дискретность), град 4…64/4
    Уставки времени опережения, tоп (диапазон/дискретность), с 0,025…0,4/0,025
    Уставки времени бестоковой паузы tбт, с (фиксированное значение) 1,0
    Число дискретных входов 4
    Напряжение питания, В:
    - для исполнения "110" (постоянное)
    - для исполнения "220" (постоянное или переменное частотой 50 Гц)

    88 ...132
    178 ... 242
    Потребляемая мощность, ВА (Вт), не более 5,0
    Габаритные размеры (ВхШхГ), мм 75 х 90 х 110
  • Комплект поставки Орион-НФ

    Наименование Количество
    1 Реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ в соответствующей модификации 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
  • Модификации Орион-НФ

    Подберите модификацию по параметрам

    Напряжение оперативного питания
