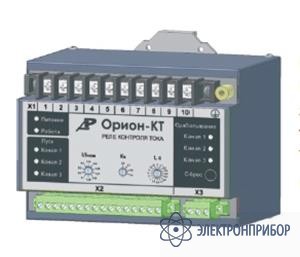

Орион-КТ — реле контроля переменного трехфазного тока

Сохранить в PDF Распечатать
  • Назначение устройства Орион-КТ:

    Реле контроля переменного трехфазного тока "Орион-КТ" представляет собой микропроцессорное устройство измерения тока, предназначенное для контроля в непрерывном режиме превышения заданного уровня действующего значения первой гармоники переменного тока в трех фазах. Устройство в большинстве случаев применяется в цепня УРОВ для контроля факта отключения выключателя (по исчезновению тока во всех фазах). В этом случае устройство по назначению аналогично реле РТ-40/Р, но по сравнению с ним обладает рядом преимуществ.

    Особенности устройства Орион-КТ:

    • Контролирует три фазы тока;
    • Универсальное исполнение по величины номинального переменного тока - 1 А и 5 А;
    • Токовые органы с регулируемым коэффициентом возврата, который задается в диапазоне от 0,6 до 0,9 с шагом 0,1 с помощью переключателя на лицевой панели устройства;
    • Светодиодная индикация на лицевой панели, отображающая состояние устройства и его измерительных органов;
    • Блок питания универсального исполнения. Питание осуществляется от источника постоянного, выпрямленного или переменного тока частотой 50 Гц напряжением от 88 до 242 В. Данный диапазон позволяет работать на номинальных напряжениях 110-220 В;
    • Низкая потребляемая мощность по цепям измерения и питания. При номинальном токе 1 А по цепям измерения она не превышает 0,3 ВА, а при номинальном токе 5 А—0,5 ВА. По цепям питания устройство потребляет не более 6 ВА;
    • Встроенная программа самотестирования. При обнаружениивнутренней неисправности система встроенного контроля блокирует работу устройства и формирует сигнал на предупредительную сигнализацию;
    • Прочный металлический корпус с креплением на DIN-рейку 35 мм;
    • Соответствует требованиям, предъявляемым к микропроцессорным терминалам защиты по электромагнитной совместимости и электробезопасности, в соответствии с РД 34.35.310.
  • Технические характеристики устройства Орион-КТ:

    Параметр Значения
    Число входов по току (IA, IB, IC) 3
    Номинальный ток измерительных каналов Iном, А 5 (1)
    Диапазон значения токов срабатывания, А (0,04–0,4)·Iном
    Основная относительная погрешность измерения входных токов при частоте переменного тока 50±1,0 Гц, %
    При I = (0,02-0,1)·Iном, %
    При I = (0,1-0,5)·Iном, %

    ±10
    ±5
    Коэффициент возврата (регулируется) 0,6–0,9
    Время срабатывания реле при «скачкообразной» подаче тока, превышающего уставку в два раза (при Тсраб=0 с), мс, не более 30
    Время возврата реле при «скачкообразном» снижении тока, превышающего уставку в 20 раз, до нулевого значения, мс, не более 35
    Потребляемая мощность, ВА (Вт) 6
    Номинальное напряжение оперативного питания, В 110–220
    Габаритные размеры, мм 137х114х107
    Масса устройства, кг, не более 1,8
    Рабочий диапазон температур –20...+55 °С
