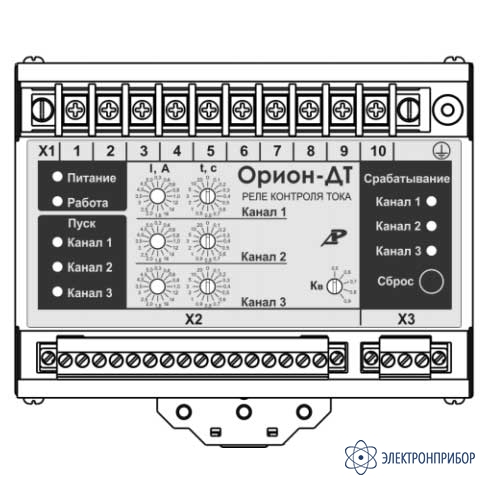

Орион-ДТ — микропроцессорное трехканальное реле контроля постоянного тока

Код товара: 50761
  • 2 варианта исполнения

    Сертификаты

    Назначение микропроцессорного трехканального реле постоянного тока Орион-ДТ:

    Микропроцессорное трехканальное реле контроля постоянного тока Орион-ДТ предназначено для контроля превышения заданного уровня постоянного тока трех независимых каналов. Рабочий диапазон измеряемых токов: от 0,15 до 5 А. Реле может применяться в цепях постоянного тока в качестве:

    • датчика наличия тока;
    • защиты от длительного протекания тока через ЭМУ высоковольтного выключателя (ЭМВ, ЭМО1 и ЭМО2).

    Питание реле осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 88 до 242 В. Данный диапазон позволяет использовать реле с напряжением оперативного питания 110 и 220 В.

    Реле предназначено для установки в электротехнических шкафах и по устойчивости к внешним и внутренним помехам соответствует требованиям ГОСТ Р 51317.4.1 (критерий А качества функционирования аппаратуры - функционирование без сбоев).

    Варианты исполнения микропроцессорного трехканального реле постоянного тока Орион-ДТ:

    Устройство Орион-ДТ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Устройство «Орион-ДТ-nn», где

    «Орион-ДТ» - фирменное название устройства;

    «nn» – тип исполнения устройства по напряжению оперативного тока:
         220В – для напряжения питания 220 В постоянного, переменного или выпрямленного тока;
         110В – для напряжения питания 110 В постоянного или выпрямленного тока.

  • Технические характеристики микропроцессорного трехканального реле постоянного тока Орион-ДТ:

    Параметр Значение
    Характеристики токовых входов
    Число входов по току 3
    Рабочий диапазон, А 0,15 – 5
    Абсолютная погрешность измерения постоянных токов во всём диапазоне, не более, А ±0,1
    Термическая стойкость токовых цепей, А, не менее:
    – длительно
    – кратковременно (0,5 с)
    15
    100
    Потребляемая мощность, ВА не более 0,3
    Коммутационная способность выходных контактов реле
    Номинальное напряжение постоянного или переменного тока, В 220
    Длительно допустимый ток, А 6
    Ток замыкания, А:
    - с длительностью протекания 0,2 с
    - с длительностью протекания 2,0 с
    до 30
    до 12
    Коммутационная износостойкость контактов не менее, циклов 10000
    Ток размыкания при постоянном напряжении 48/110/220 В и постоянной времени L/R<0,04 с, А 1,0 / 0,25 / 0,125
    Общие параметры устройства
    Порог срабатывания по току I, А 0,3; 0,4; 0,6; 0,8; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0
    Коэффициент возврата Кв (задаваемый уставкой):
    - диапазон
    - дискретность
    (0,5-0,9)
    0,1
    Выдержка времени на срабатывание, с 0; 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 2,0; 3,0; 5,0; 10,0; 20,0
    Основная погрешность срабатывания по времени:
    - выдержка более 1 с, от уставки, %
    - выдержка менее 1 с, мс
    ±5
    ±25
    Время срабатывания реле при «скачкообразной» подаче тока, превышающего уставку в два раза (при Тсраб = 0 c), мс, не более 40
    Время возврата реле при «скачкообразном» снижении тока, превышающего уставку в 20 раз, до нулевого значения, мс, не более 40
    Интервал времени между подачей оперативного питания на устройство и замыканием контактов реле «Канал 1 (2,3)», при нулевой выдержке времени и токе, превышающим уставку в 2 раза, не более, с. 0,15
    Потребляемая мощность по цепям питания, не более 10 ВА (Вт)
    Электрическое сопротивление изоляции между электрически не соединенными цепями, а также между электрическими цепями и корпусом, не менее - 100 МОм при нормальных климатических условиях испытаний;
    - 5 МОм при повышенной температуре;
    - 1 МОм при повышенной влажности
    Электрическая изоляция между электрически не соединенными цепями, а также между электрическими цепями и корпусом выдерживает при нормальных климатических условиях испытаний без пробоев и перекрытия - испытательное напряжение с действующим значение 2,0 кВ переменного тока частотой 50 Гц в течение 1 мин;
    - импульсное испытательное напряжение (по три положительных и отрицательных импульса) с амплитудой до 5 кВ, длительностью переднего фронта 1,2 мкс, длительностью заднего фронта 50 мкс и периодом следования импульсов 5 с
    Средняя наработка на отказ, не менее 125 тыс. часов.
    Средняя вероятность отказа срабатывания в год 10-5
    Параметр потока ложных срабатываний за год 10-6
    Полный срок службы 25 лет
    Группа механического исполнения М7 по ГОСТ 17516.1-90
    Степень загрязнения 1 по ГОСТ 51321.1-2000
    Степень защиты по ГОСТ 14254 корпуса устройства – IP40;
    клеммных зажимов – IP20
    Габаритные размеры устройства 137 х 114 х 100 мм (ШхВхГ);
    монтажная глубина (с учетом DIN-рейки) не более 107 мм
    Масса устройства, не более 1,1 кг
    Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 и ГОСТ 15543.1-89Е с расширенным диапазоном температуры окружающего воздуха при эксплуатации
    Предельная рабочая температура окружающего воздуха от минус 25 до +55°C
    Относительная влажность при 25°C до 80% (без выпадения росы и внутреннего обледенения)
    Высота над уровнем моря, не более 2000 м
    Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы
    Место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации

  • Комплект поставки Орион-ДТ

    № Наименование Количество
    1 Реле контроля постоянного тока Орион-ДТ в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Ответная часть 3-х контактного разъёма 1
    5 Ответная часть 16-ти контактного разъёма 1
