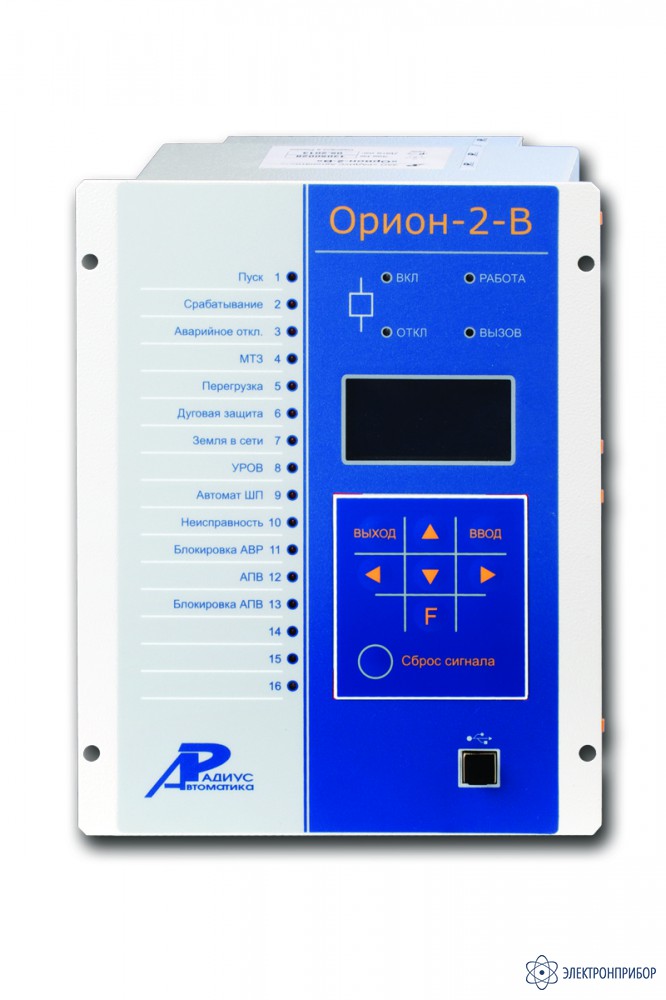

Орион-2В — цифровое устройство релейной защиты

Сохранить в PDF Распечатать
  • Описание цифрового устройства релейной защиты Орион-2В:

    В связи со снятием с производства ключевых комплектующих изделий, входящих в состав устройств релейной защиты Орион-2В, предприятие-изготовитель с 1 января 2017 года прекращает выпуск данной модели. Учитывайте данное обстоятельство при планировании закупок. Обратите внимание на рекомендуемые замены.

    Цифровое устройство релейной защиты «Орион-2-В» предназначено для выполнения функций релейной защиты, автоматики и сигнализации вводов напряжением 6–35 кВ на подстанциях и распределительных пунктах (РП) с переменным или выпрямленным оперативным током. Устройство может применяться на подстанциях с постоянным оперативным током.

    Устройство обеспечивает работу с различными типами выключателей с выдачей команды на отключение, в том числе и от независимого накопительного конденсатора (например, БК-400), а также работу с выключателями, катушки отключения которых включены «по схеме дешунтирования».

    Особенности цифрового устройства релейной защиты Орион-2В:

    Функции защит, автоматики и сигнализации, выполняемые устройством:

    • Трехступенчатая МТЗ от междуфазных замыканий
    • МТЗ первой ступени и МТЗ второй ступени с независимой выдержкой времени, МТЗ третьей ступени с независимой или зависимой (семь времятоковых характеристик) выдержкой времени МТЗ с пуском по напряжению
    • Направленная МТЗ с контролем направления мощности
    • Автоматический ввод ускорения МТЗ при включении выключателя
    • Логическая защита шин (ЛЗШ)
    • Защита от потери питания (ЗПП)
    • Защита от однофазного замыкания на землю (ОЗЗ) по 3U0
    • Защита минимального напряжения (ЗМН)
    • Защита от обрыва фазы и несимметрии нагрузки (ЗОФ) по току обратной последовательности или по отношению токов обратной и прямой последовательности
    • Прием сигналов от датчиков ДгЗ с возможностью контроля тока

    Функции автоматики

    • Резервирование при отказах выключателя (УРОВД, УРОВП) с контролем тока
    • Двукратное автоматическое повторное включение (АПВ)
    • Автоматическое включение резерва (АВР) с последующим восстановлением схемы нормального режима (ВНР)
    • Улавливание синхронизма при включении
    • Контроль цепей ТН

    Функции сигнализации

    • Cигнализация пуска и срабатывания защит и автоматики
    • Аварийная сигнализация
    • Предупредительная сигнализация

    Устройство обеспечивает:

    • выполнение функций защит, автоматики и сигнализации
    • возможность программного задания внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, функций светодиодов, реле и др.) на месте установки устройства или дистанционно по каналу связи с автоматизированной системой управления (АСУ), хранение заданной конфигурации в течение всего срока службы;
    • контроль и индикацию положения выключателя, исправности его цепей управления;
    • измерение текущих значений электрических параметров защищаемого объекта;
    • переключение двух программ уставок;
    • сигнализацию срабатывания защит и автоматики, неисправности устройства с помощью реле и программно назначаемых светодиодов, а также по каналу АСУ;  регистрацию и хранение параметров срабатываний, а также накопительной информации и событий; 
    • осциллографирование аварийных процессов;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
    • гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;
    • защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ;
    • возможность питания от внешнего источника постоянного тока напряжением + 24 В (аккумуляторной батареи) для считывания информации в АСУ на обесточенном объекте, а также от порта USB для считывания информации на ПЭВМ на обесточенном объекте;
    • возможность инициативной связи с диспетчерским пунктом по каналу GSM.

    В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией числа, месяца, года, часа, минуты и секунды, с автоматическим переходом на летнее и зимнее время. Обеспечивается возможность синхронизации хода часов по каналу АСУ. Погрешность хода часов при отсутствии внешней синхронизации составляет не более 0,3 с в сутки.


    Устройство не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при замыкании на землю цепей оперативного тока;
    • при подаче напряжения оперативного тока обратной полярности.
  • Технические характеристики цифрового устройства релейной защиты Орион-2В:

    Характеристика Значение
    Число аналоговых входов 6
    Число дискретных входов 16
    Число дискретных выходных сигналов 16
    Количество каналов дешунтирвания 2
    мГабаритные размеры (ВхШхГ), мм 240х190х132
    Масса, кг, не более 5
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом по ГОСТ 14254-96: лицевая панель – IP54; по колодкам соединительным – IP00; остальное – IP31.
    Предельные рабочие значения температуры окружающего воздуха, °С от -45 до +60
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 20
  • Комплект поставки Орион-2В

    Наименование Количество
    1. Цифровое устройство релейной защиты Орион-2В 1
