КИВ-500/110, КИВ500110, КИВ 500 110

Средства релейной защиты и автоматики

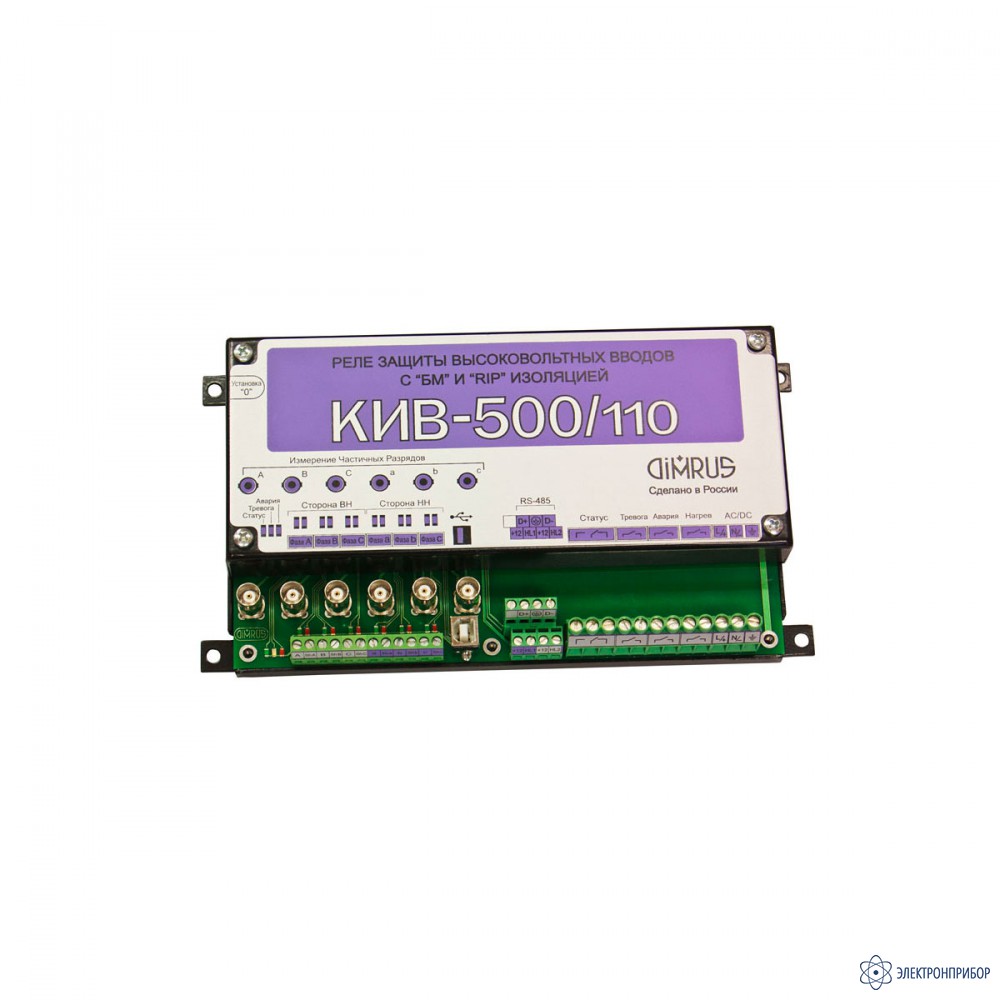

КИВ-500/110 — универсальное реле защиты вводов с изоляцией

Код товара: 38591
    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      74028-19 до 15.02.2029

    • Производитель

      Димрус, Россия

    Назначение универсального реле защиты КИВ-500/110:

    Универсальное реле марки «КИВ-500/110» предназначено для защиты силовых трансформаторов при повреждении высоковольтных вводов с классической изоляцией «бумага-масло» и современной твердой RIP изоляцией.

    Реле «КИВ-500/110» предназначено для решения двух важных практических задач:

    • Формирования защитных сигналов о тревожном и предаварийном состоянии вводов, что позволяет своевременно вывести трансформатор из работы
    • Оперативно выполнить диагностику технического состояния высоковольтных вводов трансформатора с определением дефектного ввода и типа возникшего дефекта

    Особенности универсального реле защиты КИВ-500/110:

    • Реле «КИВ-500/110» может быть использовано для защиты вводов трансформаторов с различными типами изоляции
    • Реле может быть использовано для контроля трансформатора, в фазах которого установлены вводы различных марок, даже имеющие различные типы изоляции, БМ и RIP
    • Реле «КИВ-500/110» рассчитано на работу с вводами, имеющими практически любое рабочее напряжение - от 110 до 750 кВ, что не может быть реализовано на основе реле «КИВ-500», имеющем низкую чувствительность при малых токах проводимости вводов
    • Реле имеет лучшую помехозащищенность, благодаря использованию цифровых алгоритмов обработки и фильтрации сигналов на уровне помех
    • При превышении порогов реле всегда указывается, ввод какой фазы явился причиной его включения. Это значительно облегчает проведение диагностических работ
    • Наличие в реле «КИВ-500/110» современных интерфейсов для связи с системой АСУ-ТП позволяет непрерывно анализировать состояние вводов трансформатора. В результате у персонала появляется возможность диагностировать возникающие и развивающиеся дефекты изоляции вводов на ранних этапах их развития
  • Технические характеристики универсального реле защиты КИВ-500/110

    Параметр КИВ-500/110 (на 3 ввода) КИВ-500/110 (на 6 вводов)
    Количество контролируемых высоковольтных вводов 3 6
    Рабочее напряжение контролируемых вводов, кВ 110 ÷ 750
    Диапазон измеряемых токов проводимости вводов, А 0,005 ÷ 0,200
    Диапазон настройки порога тревожного состояния, % 1 ÷ 10
    Диапазон настройки порога предаварийного состояния, % 3 ÷ 20
    Точность настройки порогов состояния, % ± 0,1
    Временная задержка срабатывания на каждом пороге, с 1 ÷ 20
    Точность настройки времени задержки срабатывания реле, с ± 0,1
    Диапазон рабочих температур датчиков токов проводимости, °С -60 ÷ +90
    Напряжение питание реле, В AC/DC 80 ÷ 260
  • Комплект поставки КИВ-500/110

    Наименование Количество
    1. Универсальное реле защиты вводов с изоляцией "бумага-масло" и твердой RIP-изоляцией КИВ-500/110 1
    2. Датчики тока проводимости марки DB-2 3
    3. Комплект соединительных коаксиальных кабелей в защитном металлорукаве 1
  • Дополнительная комплектация КИВ-500/110

  • Модификации КИВ-500/110

    Подберите модификацию по параметрам

    Количество контролируемых высоковольтных вводов
