HT-96-U, HT 96 U, HT-96U

Аксессуары к измерителям параметров электрических сетей АКИП-8401, АКИП-8402

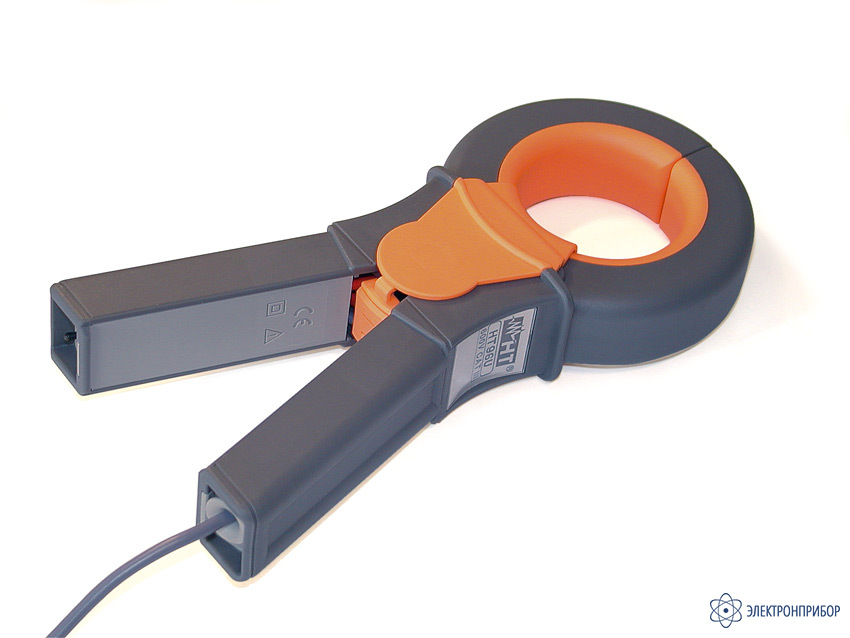

HT96U — токовые клещи для измерения токов утечки

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Производитель

      АКИП

    Токовые клещи для измерения токов утечки ; разрешение 1 мВ, 3 диапазона : 0,01...1А, 1...100А, 100...1000А; погрешность базовая 0,2%; U вых 1 В; макс. диаметр 54мм, масса 570 гр.

  • Технические характеристики токовых клещей HT96U

    Параметр Значение
    Пределы измерения тока 1 А, 100 A, 1000 A
    Диапазон измерений 0,001 A … 1,2 А / 0,1 … 120 A / 1 A …1200 A
    Коэфф. трансформации 1 мВ/мA; 10 мВ/А; 1 мВ/A
    Выходной уровень 1 В
    Погрешность 0,5 % и 1 %
    Макс. ошибка позиционирования 2 % (изм. значения)
    Мин. внутренняя нагрузка 1 А - 3000 Ом; 100 А - 15 Ом; 1000 А – 1,5 Ом
    Мин. внешняя нагрузка х100 от значения внутренней
    Погрешность 1% для f= 2 кГц при протекании тока 100A
    Диапазон частоты тока 40 … 10 000 Гц
    Диэлектрическая стойкость 5,5 кВ/ 50 Гц в течении 1 минуты
    Температурный диапазон -10 ... +50 °C
    Защита от перегрузки категория III 600V
    Раскрытие механизма клещей охват кабеля 54 мм
    охват шины 35х35 мм или 50х12 мм
    Габариты 105 x 225 x 31 мм
    Вес 720 г

    Таблица погрешностей токовых клещей HT96U

    Предел 1А 1...100 мА 100...500 мА 500 мА...1,2 А
    Точность в % от выходного уровня (сигнала) ±(3 % + 0,5 мВ) ±(2 % + 1 мВ) ±(1 % + 1 мВ)
    Вносимый сдвиг фаз - < 10 градусов
    Предел 100А 100 мА...1 А 1...10 А 10...120 А
    Точность в % от выходного уровня (сигнала) ±(1 % + 1 мВ) ±(0,5 % + 0,5 мВ) ±0,5 %
    Вносимый сдвиг фаз - 2 градуса 1 градус
    Предел 1000А 1...10 А 10...100 А 100...1200 А
    Точность в % от выходного уровня (сигнала) ±(1 % + 0,5 мВ) ±(0,5 % + 1 мВ) ± 0,5 %
    Вносимый сдвиг фаз - 1,5 градуса 1 градус
  • Комплект поставки HT96U

    Наименование Количество
    1. Токовые клещи HT96U 1
  • Совместимость с HT96U
