ПО INVA стандарт — математическое средство мониторинга и диагностики

Код товара: 34801
  • Особенности математического средства мониторинга и диагностики – программного обеспечения INVA

    Информация от датчиков первичной информации, смонтированных на трансформаторе, регистрируется, обрабатывается и хранится в соответствующих функциональных диагностических модулях. В каждом модуле системы реализована специализированная экспертная система, результатом работы которой является диагностическое заключение о текущем техническом состоянии контролируемой подсистемы трансформатора.

    Информация от всех диагностических модулей системы TDM - первичная и уже обработанная - передается по каналам связи в АРМ системы мониторинга, основу которого составляет специализированное программное обеспечение INVA. При помощи этого ПО производится обработка, отображение и архивирование информации о состоянии трансформатора. При необходимости вся информация или ее наиболее значимая часть может передаваться в системы АСУ-ТП любого более высокого уровня.

    Для получения диагностических заключений о состоянии контролируемого трансформатора в ПО INVA используются специальные диагностические алгоритмы, оценивающие техническое состояние как отдельных локальных подсистем, так и всего трансформатора.

    Итоговая диагностическая информация системы формируется на уровне ПО INVA и является многоуровневой. Она включает в себя сведения о выявленных дефектах и прогнозных сроков развития этих дефектов. Это стало возможным благодаря использованию в экспертной программе INVA уникальных адаптивных математических моделей дефектных состояний, параметры которых уточняются по мере набора информации.

    Для формирования комплексных диагностических заключений в экспертной программе используются сложные диагностические модели, в которых характерные параметры используются от нескольких диагностических моделей отдельных подсистем трансформатора.

    На формирование комплексных диагностических заключений оказывают влияние дополнительные встроенные модели – определения наиболее нагретой точки обмотки, оценки эффективности работы системы охлаждения, комплексного влагосодержания в масле и в твердой изоляции и т. д.

    Диагностические заключения по несвязанным подсистемам контролируемого трансформатора ранжируются по интенсивности развития выявленных дефектов, по степени их опасности для эксплуатации оборудования. Такие дефекты приводятся в виде простого списка.

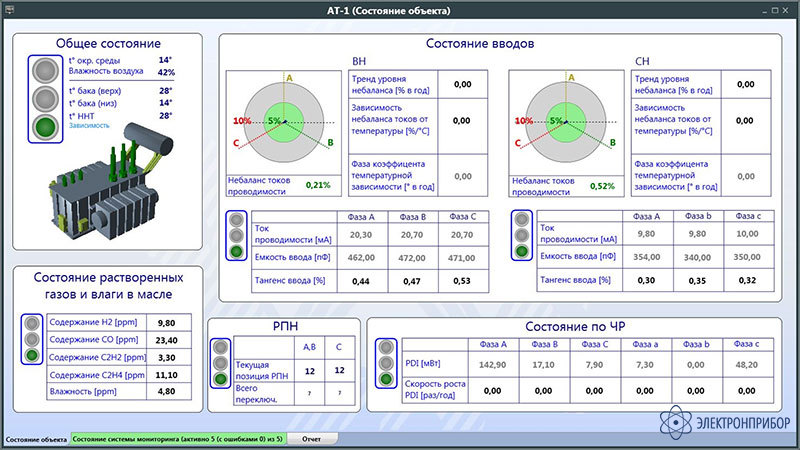

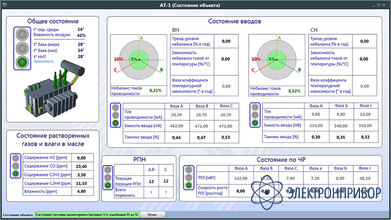

    Вся необходимая информация о работе трансформатора, как первичная, так и специально обработанная, отображается на экране компьютера АРМ в цифровом значении и в виде стандартных светофоров состояния - «зеленый», «желтый», «красный», предназначенных для оперативного персонала. Специальный диагностический персонал может проводить углубленную многофакторную обработку трендов и диагностических заключений.

    Все используемые в TDM системы мониторинга и диагностики состояния трансформатора реализованы в виде отдельных модулей, связанных общей информационной шиной. Каждый модуль является законченным техническим устройством, реализующим поставленную диагностическую задачу.

  • Модификации ПО INVA

    Подберите модификацию по параметрам

    Поддержка протокола МЭК (IEC) 61850-8
