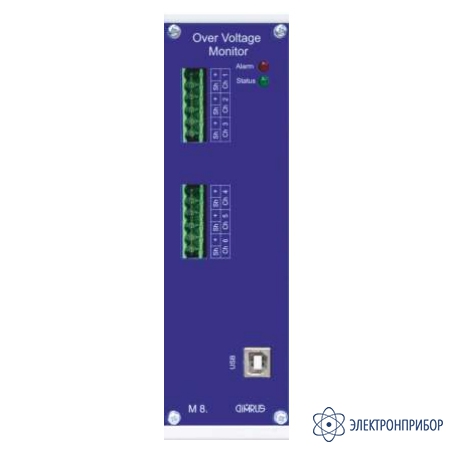

М8 — модуль мониторинга OPN-Monitor

Сохранить в PDF Распечатать
  • Назначение модуля мониторинга OPN-Monitor М8

    Модуль «ОПН-Монитор» М8 предназначен для организации непрерывной диагностики и комплексного контроля состояния ограничителей перенапряжения нелинейных (ОПН).

    Описание модуля мониторинга OPN-Monitor М8

    Модуль «ОПН Монитор» М8 предназначен для мониторинга до 20-ти ограничителей перенапряжения под рабочим напряжением.

    Состав технических средств модуля М8:

    • Микропроцессорный модуль «ОПН Монитор» (далее по тексту - модуль);
    • Набор датчиков;
    • Соединительные кабели.

    Программное обеспечение для считывания информации в компьютер и настройки модуля.

    Модуль М8 в целом, позволяет контролировать несколько параметров, отражающих состояние ограничителя перенапряжения (далее по тексту - ОПН):

    • количество импульсов, прошедших через ОПН (разбиты на 4 диапазона в зависимости от амплитуды);
    • полный ток утечки;
    • 1, 3, 5 гармоники полного тока утечки;
    • 3 гармонику активной составляющей тока утечки;
    • температуру окружающей среды.

    Источником информации служат датчики ОПН-Монитор установленные в разрыв цепи заземления ОПН. Они производят постоянный контроль срабатываний ОПН, с определением амплитуды тока, прошедшего по цепи заземления. При регистрации импульса в памяти датчика сохраняется дата и время срабатывания ОПН и амплитуда импульса. Считывание журнала импульсов, а также измерение датчиком токов утечки производиться по команде от модуля «ОПН-Монитор».

    Передача информации в системы верхнего уровня производится через модуль «Мain Monitor» по одному из интерфейсов этого модуля или через интерфейсы встроенные в модуль «ОПН-Монитор» (US, RS-485)

    Полученную информацию модуль хранит в энергонезависимой памяти, что позволяет также выявлять тенденции в изменении состояния ОПН.

    Модуль эксплуатируется установленным в монтажный шкаф системы «TDM».

  • Технические характеристики модуля мониторинга OPN-Monitor М8

    Параметр Значение
    Основные технические данные
    Количество контролируемых ОПН до 20 шт.
    Рабочее напряжение ОПН (35-500)кВ
    Порты внешней связи системы RS-485; USB; Ethernet
    Диапазон измерения полного тока утечки (среднеквадратичное значение) 0,1…10 мА
    Диапазон измерения 3 гармоники активной составляющей тока утечки 10…1000 мкА
    Порог счета(8/20мкс) 100А
    Классификация амплитуд(8/20мкс) 100…999А
    1000…4999А
    5000…9999А
    >10000А
    Габаритные размеры, мм 170х50х110
    Параметры надежности модуля
    Наработка на отказ не менее 10000ч
    Ремонтопригодность модулей должна обеспечивать среднее время восстановления отказа не более 3 часов при агрегатном принципе обслуживания
    Любые отказы в модуле не приводят к потере информации с функционирующих устройств и формированию ложных сигналов;
    Любые отказы датчиков не приводят к отказу модуля М8, а также формированию ложных сигналов.
    Несанкционированное снятие первичного питания не приводит к потере накопленной информации. Модуль «ОПН-Монитор» восстанавливает работоспособность после снятия первичного питания и последующего включения первичного питания.
    Условия эксплуатации модуля мониторинга
    Электроснабжение модуля обеспечивается источника постоянного тока (модуля РS) напряжением
    Допустимый диапазон температур эксплуатации модуля от минус 40°С до плюс 50°С
    Относительная влажность воздуха при температуре +25°С, без конденсации влаги до 95±2%
    Условия эксплуатации в атмосфере без агрессивных сред
