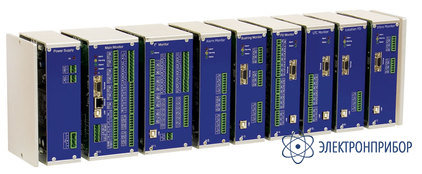

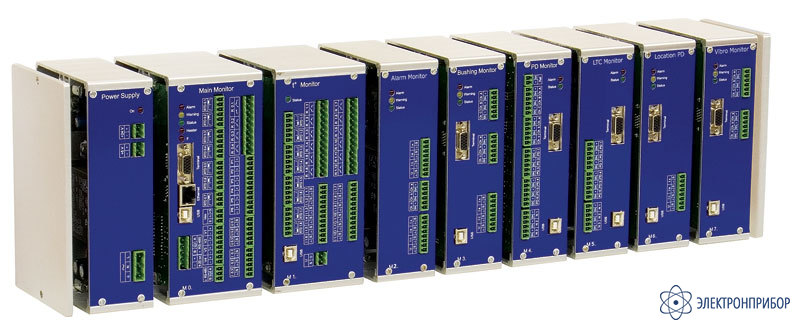

Аксессуары к комплексной системе мониторинга и диагностики состояния силовых трансформаторов TDM P-034

M6 — модуль локации места

Сохранить в PDF Распечатать
  • Назначение модуля локации места M6

    Модуль M6 применяется для регистрации и анализа акустических сигналов с возможностью подключения до 4 акустических датчиков. Так же модуль M6 применяется для локации зоны дефектов в изоляции высоковольтного оборудования. Модуль M6 сохраняет результаты измерений в долгосрочную энергонезависимую память (Flash), с последующим сохранением в базе данных персонального компьютера через порт USB при помощи специализированного программного обеспечения.

    Описание модуля локации места M6

    Модуль M6 имеет 4 входных разъема для подключения акустических датчиков с помощью кабеля RG-58, один разъем для подключения синхронизации, три сигнальных светодиода (Alarm, Warning, On), разъем для подключения индикатора с клавиатурой (Terminal) и разъем USB для настройки модуля и просмотра архива хранимых в модуле замеров. Все измерительные входные каналы модуля равноценны и независимы друг от друга. Также входные каналы имеют встроенную защиту от паразитных импульсных помех и фильтры.

    Процесс измерения в модуле M6 может запускаются в зависимости от настроек модуля M6: по расписанию, через интервал времени, по команде из системы верхнего уровня или при нажатии на кнопку выносного пульта управления. Во время измерения, модуль M6 синхронно регистрирует с частотой дискретизации 1,5 мГц на канал, сигналы со всех включенных каналов и записывает их во временную память модуля, до полного ее заполнения (при частоте питающей сети равной 50 Гц, памяти модуля M6 хватает на 8 периодов синусоиды по каждому каналу). Если в полученную выборку данных попадает недостаточное число периодов синусоиды питающей сети, то модуль M6 обрабатывает полученные данных и делает следующее измерение, пока не зарегистрируется необходимое число периодов. Число периодов для расчета задается в настройках модуля M6– рекомендуется устанавливать его равным частоте питающей сети.

    По полученным данным, модуль M6 рассчитывает количество акустических импульсов от ЧР в секунду, и максимальную амплитуду от импульсов ЧР. Эти данные сохраняются в энергонезависимую память модуля M6. Если в настройках модуля M6 включено сохранение сигналов, то дополнительно в энергонезависимую память модуля M6 сохраняются последние зарегистрированные в процессе измерения сигналы от включенных каналов.

    Если в настройках модуля M6 включена локация зоны дефекта, и включены все 4 канала, то после каждого измерения делается расчет зоны дефекта. Результаты расчета тоже приписываются к общему замеру и состоят из набора трехмерных координат. Для локации необходимо установить все 4 акустических датчика в центре одной из обнаруженных зон.
