M0 — главный модуль системы мониторинга

Сохранить в PDF Распечатать
  • Назначение главного модуля системы мониторинга M0

    Модуль «Main Monitor» (M0) предназначен для управления модулями, сбора данных и связи с рабочим местом оператора.

    Модуль M0 выпускается в двух модификациях:

    1. Модификация 1. Для связи с верхним уровнем имеется 3 интерфейса: RS485, TCP/IP, USB. К модулю можно подключить:

    • a. четыре датчика вибрации;
    • b. шесть датчиков давления;
    • c. три датчика тока;
    • d. три датчика напряжения;
    • e. датчик влажности;
    • f. семь датчиков температуры.

    2. Модификация 2. Для связи с верхним уровнем имеется 2 интерфейса: RS485, USB. К модулю можно подключить:

    • a. четыре датчика температуры;
    • b. датчик влажности.

    Особенности главного модуля системы мониторинга M0

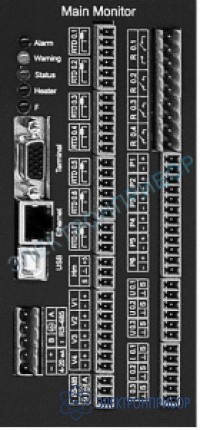

    Оба вида модификации имеют на лицевой панели 5 светодиодов:

    • 1. Alarm – горит при превышении порога аварийной сигнализации;
    • 2. Warning – горит при превышении порога предупредительной сигнализации;
    • 3. Status – статус модуля; если не горит, то имеется неисправность в модуле «Main Monitor»; если горит, то модуль «Main Monitor» работает без ошибок; если мигает, то нет связи с другими модулями;
    • 4. Heater – зажигается при срабатывании реле обогрева;
    • 5. F – функциональный светодиод, зажигается при срабатывании некоторых функций.

    К разъему «Terminal» модуля подключается переносной пульт управления

    Общее описание работы главного модуля системы мониторинга M0

    Модуль M0 включается сразу после подачи питания. На экране переносного пульта управления (далее по тексту – пульт), подключаемого через разъем Terminal, появляется заставка с наименованием модуля, происходит инициализация компонентов модуля и осуществляется тестирование. Если при загрузке и тестировании модуля выявлены неполадки, на пульте отображается информация об ошибке.

    Далее модуль M0 переходит в режим мониторинга.

    После успешной загрузки на пульте с заданным интервалом последовательно отображаются параметры о подключенных в системе модулях системы «TDM», данных с собственных каналов измерения, текущем времени модуля.

    У всех включенных в систему «TDM» модулей проверяются текущие временные параметры, если они не совпадают более чем на 2 секунды с временем модуля, то происходит их обновление.

    Модуль M0 также может передавать различные параметры регистрации от одного модуля другому.

    Регистрация собственных каналов измерения и их анализ происходит непрерывно.
