Аксессуары к комплексной системе мониторинга и диагностики состояния силовых трансформаторов TDM P-034

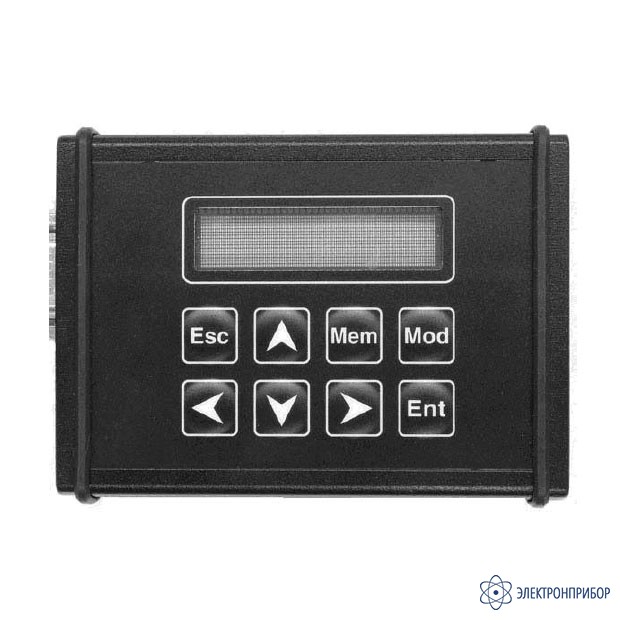

Индикатор — переносной пульт управления

Сохранить в PDF Распечатать
  • Описание переносного пульта управления - Индикатор:

    Выносной пульт управления предназначен для настройки параметров прибора, для просмотра текущего состояния контролируемого оборудования и для просмотра архива прибора “MDR”.

    В режиме мониторинга между регистрацией замеров на индикаторе с заданным интервалом последовательно отображаются данные последнего зарегистрированного замера. С помощью клавиш «←», «→», «↑», «↓» можно переключиться между отображением различных параметров.

    Всего в приборе отображается на экране следующие данные:

    • Текущие дата и время прибора;
    • Дата и время регистрации следующего замера;
    • Частота сети;
    • Температура окружающей среды;
    • Влажность окружающей среды;
    • Превышенные аварийные пороги;
    • Вибрация;
    • Уровень интенсивности ЧР;
    • Тренд интенсивности ЧР;
    • Амплитуда импульсов ЧР Qmax;
    • Тренд амплитуды импульсов;
    • Амплитуда небаланса;
    • Фаза небаланса;
    • Амплитуда и фаза температурного коэффициента;
    • Тангенс и емкость трансформаторов тока.

    При включении прибор загружает данные, на экране при этом отображается строка “loading…”. После выполнения этой операции прибор переходит в режим ожидания команд пользователя с клавиатуры индикатора или по интерфейсам связи, отображения информации и отработки расписания.

    С помощью клавиатуры прибора, из режима ожидания можно выполнить следующие действия:

    • “Mem” - просмотр архива;
    • “Mod” – вход в меню прибора.

    Из любого окна ввода/или подтверждения прибор автоматически переходит в режим ожидания, если не происходит ни одного нажатия клавиш в течение 30 минут.

    Выносной индикатор предназначен для тестирования и настройки прибора при вводе в эксплуатацию, поэтому он не включен в стандартный комплект поставки.

  • Комплект поставки Индикатор

    Наименование Количество
    1 Переносной пульт управления - Индикатор 1
