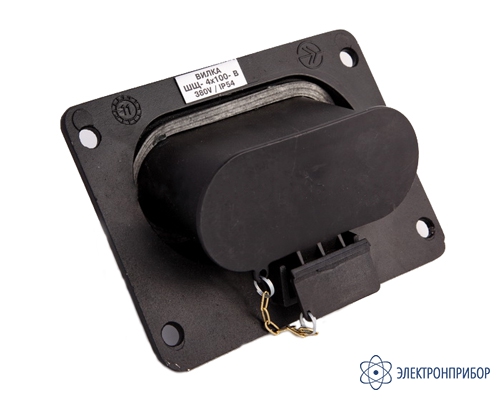

ШЩ 4х100-ВФ — вилка щитовая (изолятор керамика)

Код товара: 49324
  • Описание вилки щитовой (изолятор керамика) ШЩ 4х100-ВФ:

    Разъем (соединительный штыревой (штекерный) четырехконтактный) ШЩ 4х60 А предназначенный для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 60Гц при напряжении до 400В (Амплитудное значение).

    Особенности вилки щитовой (изолятор керамика) ШЩ 4х100-ВФ:

    • Корпус разъёма из алюминиевого сплава выдерживает значительные механические нагрузки в условиях УХЛ1 по ГОСТ15150, что обеспечивает стабильную работу при внешних температурах от +50 до -50 °С;
    • Высокую коррозионную защиту гарантирует полимерное порошковое покрытие корпуса;
    • Длительный ресурс сочленений-расчленения, а также низкое контактное сопротивление (до 0,005 Ом) обеспечивает гальваническое никелирование контактной пары;
    • В отличии от пластмас совых соединителей стойки к УФ излучениям.

    Область применения вилки щитовой (изолятор керамика) ШЩ 4х100-ВФ:

    Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания) , в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.

    Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).

  • Технические характеристики вилки щитовой (изолятор керамика) ШЩ 4х100-ВФ:

    Параметр Значение
    Тип соединителя Вилка
    Исполнение Щитовое
    Материал изолятора Керамика
    Ток 100 А
    Сопротивление на контактах, не более 0,005 Ом
    Степень защиты IP54
    Сопротивление изоляции, не менее 5 МОм
    Рабочая температура воздуха -50° - +50 °С
    Относительная влажность воздуха до 45-98 %
    Масса 2.12 кг
    Число контактов 4
    Номинальное напряжение 380 В
    Частота тока 50 Гц
  • Комплект поставки ШЩ 4х100-ВФ

    Наименование Количество
    1 Вилка щитовая (изолятор керамика) ШЩ 4х100-ВФ 1
