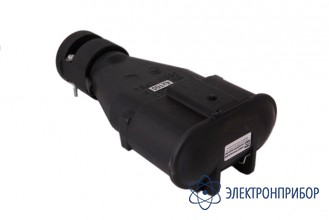

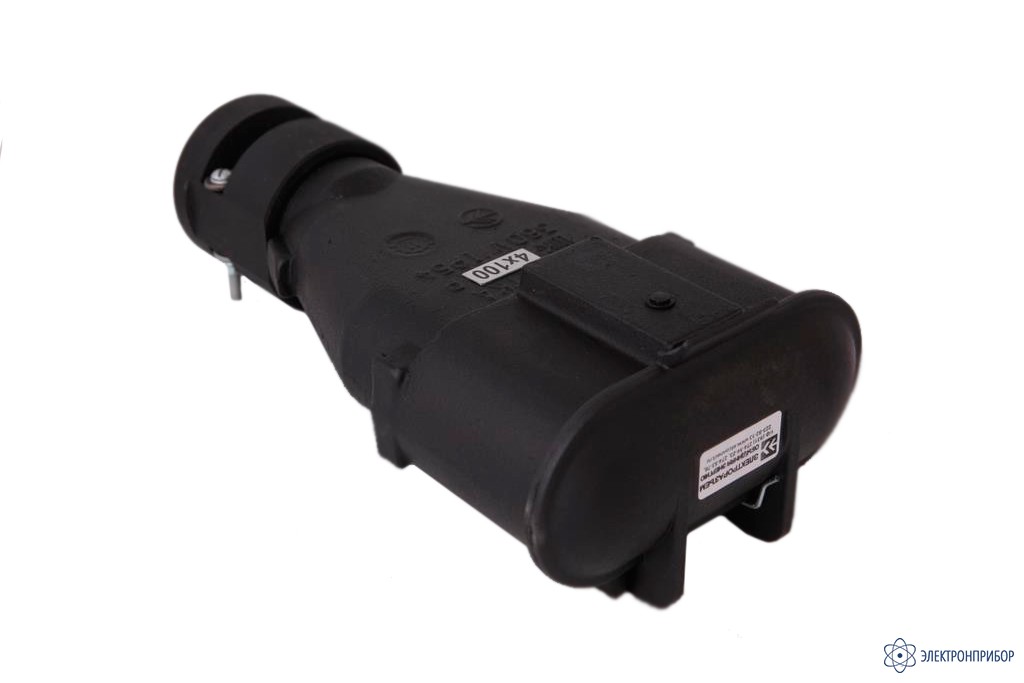

ШК 4х100-Р — розетка кабельная

Код товара: 31797
  • Назначение розетки кабельной ШК 4x100-Р:

    Разъемы (соединители штыревые (штекерные) четырехконтактные) ШК, ШЩ 4х15, 4х25, 4х32, 4х60, 4х100 А предназначены для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 60Гц при напряжении до 400В (амплитудное значение).

    Соединители (разъемы питания) предназначены для объемного монтажа (распайка разъемов), подсоединение жил кабеля к контактам производится с помощью винтов.

    Фиксация сочлененного положения розетки кабельной с розеткой кабельной ШК-ШК 4х15А, 4х25, 4х32А производится с помощью ручек-скобок и специальных выступов, расположенных на корпусах.

    Фиксация щитового и кабельного (разъёмов) соединителей ШЩ-ШК 4х25, 4х60, 4х100А, а также кабельных вилки и розетки ШК-ШК 4х60, 4х100А обеспечивает крышка.

    Область применения розетки кабельной ШК 4x100-Р:

    Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания), в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования.

    Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).

    Преимущества разъемов ШК-ШЩ:

    • Основной отличительной чертой электрических разъёмов ШК-ШЩ 15, 25, 60, 100А, является высокая перегрузочная способность (до 3-х крат). Например, электроразъём на ток 25А легко выдерживает нагрузку в 50А, а разъём на ток 60А до 150А.
    • Корпус разъёма из алюминиевого сплава выдерживает значительные механические нагрузки в условиях УХЛ1 по ГОСТ15150, что обеспечивает стабильную работу при внешних температурах от +50 до -50 °С. Высокую коррозионную защиту гарантирует полимерное порошковое покрытие корпуса.
    • Длительный ресурс сочленений-расчленения, а также низкое контактное сопротивление (до 0,005 Ом) обеспечивает гальваническое никелирование контактной пары. В отличии от пластмассовых соединителей стойки к УФ излучениям.
  • Технические характеристики розетки кабельной ШК 4x100-Р:

    Параметр Значение
    Тип разъема розетка
    Тип контакта штыревой
    Тип соединителя кабельный
    Материал изолятора керамика
    Сила тока на контакт 100 А
    Диаметр применяемого кабеля 33-45 мм
    Сопротивление на контактах, не более 0,005 Ом
    Степень защиты IP54
    Сопротивление изоляции, не менее 5 МОм
    Рабочая температура воздуха -50° - +50 °С
    Относительная влажность воздуха до 45-98 %
    Количество контактов в контактной группе 4
    Номинальное напряжение 380 В
    Частота тока 50 Гц
    Способ присоединения к контактам жил кабеля прижимные винты
    Покрытие контактов никелированное
    Покрытие корпуса порошковая краска
    Цвет черный
    Масса 2,32 кг
  • Комплект поставки ШК 4х100-Р

    Наименование Количество
    1 Розетка кабельная ШК 4х100-Р 1
