VCM-100-D, VCM 100 D, VCM-100D

VCM100D — модуль калибровки по напряжению для приборов серии OTS

Сохранить в PDF Распечатать
  • Назначение устройства VCM100D:

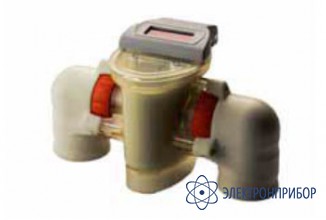

    VCM100D это калибровочное устройство, подходящее для калибрования приборов для проверки масла. Устройство дает возможность проверять высоковольтный выход в соответствии с национальным стандартом и подходит для применения со всеми моделями тестеров лабораторного типа от Megger, такими как серия OTS AF2 а также и полуавтоматические тестеры серии OTS.

    Калибровочное устройство сопоставимо по размерам со стандартной ячейкой для масла и помещается прямо в тестовую камеру. При этом нагрузка, подаваемая на трансформатор, не отличается от нагрузки во время проведения теста диэлектрической прочности масла. Испытательное напряжение отображается на аналоговом дисплее с разметкой от 0 до 100 кВ и минимальным делением 2 кВ. На шкале также указаны поля допусков, позволяющие быстро осуществлять необходимые поправки точности измерений. Устройство поставляется в защитном чехле.

    Приборы для проверки масла отображают на дисплее напряжение пробоя для каждого отдельного теста и их среднее значение. VCM100D позволяет легко и быстро сопоставить фактически приложенное напряжение с индицируемой величиной, для того, чтобы немедленно убедиться в том, что тестер откалиброван правильно.

    Серия OTSAF/2 имеет запрограммированную функцию для использования VCM100D в ходе проверки калибрования (CHECK CALIBRATION). Она заключается в серии тестов, в ходе которых напряжение на выходе тестера повышается поэтапно от 0 кВ до максимально возможного напряжения, останавливаясь на каждых 10 кВ на 10 секунд, давая таким образом возможность проверить калибрование.

  • Технические характеристики устройства VCM100D:

    Параметр Значение
    Тип измерителя Защищѐнный патентом OTS вольтметр компании Megger на 100 кВ с 4-мя семисегментными цифровыми индикаторами
    Погрешность при 23 °С 2.0 % плюс 2 цифры до 50 кВ (среднеквадратическое значение)
    2.5 % плюс 2 цифры от > 50 кВ до 75 кВ (среднеквадра- тическое значение)
    3.0 % плюс 2 цифры от > 75 кВ до 100 кВ (среднеквадра- тическое значение)
    Диапазон температур:
    - Рабочая
    - Хранения

    От 0 °С до 40 °С
    От -30 °С до +70 °С
    Диапазон влажности:
    - Рабочая
    - Хранения

    80% относительная влажность при 40 °С
    93% относительная влажность при 40 °С
    Безопасность Этот измеритель разрешен для применения только вме-сте с установками для испытания масла компании Megger
    Размеры (ширина х высота х глубина) 250 мм х 150 мм х 115 мм
    Масса 1.8 кг
  • Комплект поставки VCM100D

    Наименование Количество
    1. Модуль калибровки VCM100D 1
  • Совместимость с VCM100D

    • Цена по запросу
      Добавить к заказу

      OTS100AF, автоматическая испытательная установка на пробой до 100 кВ

      Серия полностью автоматических лабораторных тестеров масла на пробой; Имеют запрограммированную тестовую последовательность для различных тест стандартов (вкл. российский ГОСТ 6581-75); Ввод любой тестовой последовательности пользователем; Максимальное напряжение 100 кВ; Встроенный принтер для документирования результата и RS-232; Поверка испытательной установки с помощью высоковольтного вольтметра VCM-100.

    • Снят с производства

      OTS60AF/2, автоматическая испытательная установка на пробой до 60 кВ

      Серия полностью автоматических лабораторных тестеров масла на пробой; Имеют запрограммированную тестовую последовательность для различных тест стандартов (вкл. российский ГОСТ 6581-75); Ввод любой тестовой последовательности пользователем; Максимальное напряжение 60 кВ; Встроенный принтер для документирования результата и RS-232; Поверка испытательной установки с помощью высоковольтного вольтметра VCM-100.

    • Цена по запросу
      Добавить к заказу

      OTS80AF, автоматическая испытательная установка на пробой до 80 кВ

      Серия полностью автоматических лабораторных тестеров масла на пробой; Имеют запрограммированную тестовую последовательность для различных тест стандартов (вкл. российский ГОСТ 6581-75); Ввод любой тестовой последовательности пользователем; Максимальное напряжение 80 кВ; Встроенный принтер для документирования результата и RS-232; Поверка испытательной установки с помощью высоковольтного вольтметра VCM-100.
