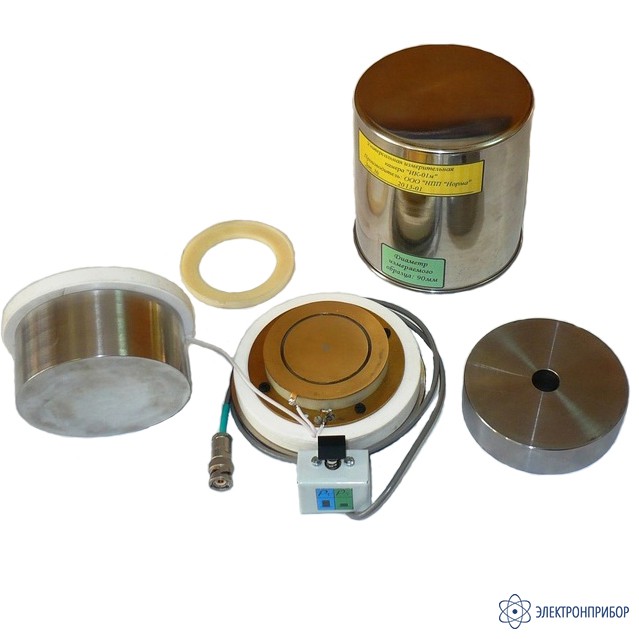

ИК-90 — универсальная измерительная камера

Сохранить в PDF Распечатать
  • Назначение универсальной измерительной камеры ИК-90:

    Универсальная измерительная камера ИК-90 предназначена для измерения удельного объемного и поверхностного сопротивлений изоляционных материалов.

    Камера ИК-90 разработана в соответствии с требованиями ГОСТ Р50499-93 (МЭК 93-80) «Материалы электроизоляционные твердые. Методы определения удельного объемного и поверхностного сопротивлений» и ГОСТ 6433.2-71 «Методы определения электрического сопротивления при постоянном напряжении».

    Измерение удельного объемного и поверхностного сопротивлений образцов изоляционных материалов посредством данной камеры и тераомметра ТОмМ-01 производится прямым методом «вольтметра-амперметра». В электрической схеме камеры предусмотрена надежная защита от влияний внешних электромагнитных помех и паразитных токов утечек на ее измерительные цепи.

    В соответствии с принятой терминологией ГОСТ Р50499-93 камера ИК-90 содержит один защищённый (измерительный) и два защитных/незащищённых электрода. При этом последние, в зависимости от вида измеряемого удельного сопротивления, принимают одно из двух указанных назначений (защитный или незащищённый) путём простой перекоммутации своих цепей на двухконтактных гнёздах: гнездо потенциальной защиты и гнездо заземления.

  • Технические характеристики универсальной измерительной камеры ИК-90:

    Параметр Значение
    Диаметр защищённого (измерительного) электрода, мм 50±0.05
    Внутренний диаметр первого защитного/незащищённого электрода, мм 54±0.05
    Внешний диаметр первого защитного/незащищённого электрода, мм 74±0.05
    Внешний диаметр второго защитного/незащищённого электрода, мм 90±0.1
    Максимальный диаметр измеряемого образца изоляции, мм 90±0.1
    Суммарный вес второго защитного/незащищённого электрода и дополнительного груза, обеспечивающих давление(10,0+0,2кПа) на испытуемый образец изоляции при указанных геометрических размерах электродов, кг 4.052±0.1
    Масса камеры, кг 4.8
  • Комплект поставки ИК-90

    Наименование Количество
    1 Универсальная измерительная камера ИК-90 1
  • Совместимость с ИК-90

    • 264 615 руб.
      поверка включена в стоимость
      Добавить к заказу

      ТОмМ-01, тераомметр

      Тераомметр типа ТОмМ-01 предназначен для измерения изоляции кабельных изделий, удельного сопротивления образцов изоляционных материалов и может применяться в научно-технической деятельности при разработке новых изоляционных материалов.
