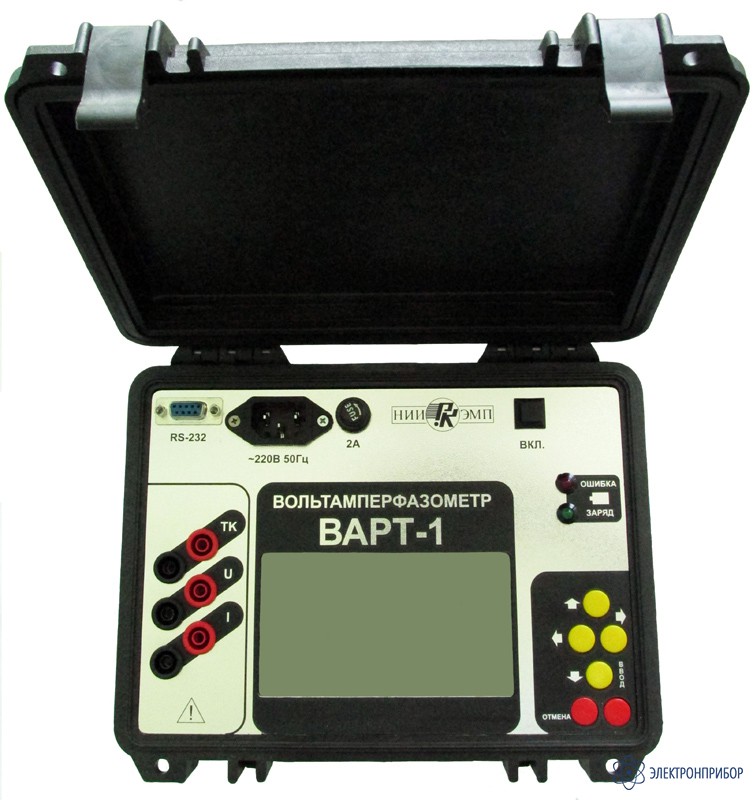

ВАРТ-1 — вольтамперфазометр

Код товара: 38440
  • Назначение вольтамперфазометра ВАРТ-1

    Прибор «ВАРТ-1» предназначен для измерения электрических величин в одно- и трёхфазных цепях (отдельно по каждой фазе) переменного тока и обеспечивает контроль частоты, напряжения, тока, активной, реактивной и полной мощности; коэффициента мощности, полного электрического сопротивления, угла фазового сдвига между напряжением и током. «ВАРТ-1» имеет гальванически развязанные каналы напряжения и тока, что позволяет осуществлять измерения, в том числе на отдельных гармониках в соответствии с ГОСТ-22261.

  • Технические характеристики вольтамперфазометра ВАРТ-1

    Измеряемая величина Диапазон измерения
    Действующее (среднеквадратическое) значение переменного напряжения U, В 50-500
    15-150
    1,5-15
    0,15-1,5
    0,015-0,15
    Действующее (среднеквадратическое) значение напряжения первой гармоники U(1), В 50-500
    15-150
    1,5-15
    0,15-1,5
    0,015-0,15
    Действующее (среднеквадратическое) значение тока I, А 15-150 (клещи)
    1,5-15
    0,15-1,5
    0,015-0,15
    0,0015-0,015
    Действующее (среднеквадратическое) значение переменного тока первой гармоники I(1), А 15-150 (клещи)
    1,5-15
    0,15-1,5
    0,015-0,15
    0,0015-0,015
    Угол фазового сдвига между напряжением и током Δϕ, ° ±180
    Угол фазового сдвига между напряжениями Δϕ, °
    Угол фазового сдвига между токами Δϕ, °
    Полная электрическая мощность S, ВА от 0,1Iх0,1U до IхU
    Активная электрическая мощность P, Вт (Kp=1,0) от 0,1Iх0,1U до IхU
    Реактивная электрическая мощность Q, ВАр (Kp=0,0) от 0,1Iх0,1U до IхU
    Коэффициент мощности λ ±1
    Частота переменного тока f, Гц 45 ÷ 65
    Измерение среднеквадратического значения напряжения, В, до 500
    Измерение среднеквадратического значения тока, А, до 150
    Диапазон рабочих температур,°С минус 10 ÷ 45
    Габаритные размеры,мм, не более 232х192х111
    Масса, не более, кг 5
    Длина кабеля, м, не более 2÷15
  • Комплект поставки ВАРТ-1

    Наименование Количество
    1. Вольтамперфазометр «ВАРТ-1» 1
