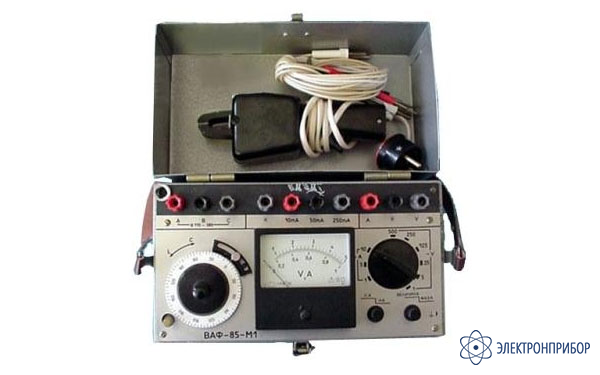

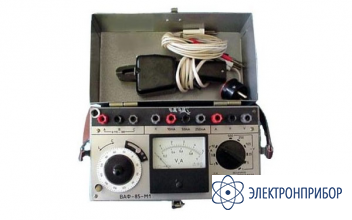

ВАФ-85-М1 — вольтамперфазометр

Сохранить в PDF Распечатать
  • Назначение прибора ВАФ-85-М1:

    Вольтамперфазометр ВАФ-85-М1 предназначен для измерений:

    • среднеквадратического значения силы и напряжения переменного тока - синусоидальной формы;
    • угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110; 220; 380 В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.

    Прибор ВАФ-85М1 может применяться при регулировании, ремонте и эксплуатации электроустановок в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях.

  • Технические характеристики прибора ВАФ-85-М1:

    Измеряемые прибором величины, диапазоны измерений, классы точности, пределы допускаемой основной погрешности в нормальных условиях применения сила тока, потребляемая прибором и падения напряжения на гнездах прибора, соответствуют указанным ниже:

    Измеряемая величина Диапазон измерений Класс точности Пределы допускаемой основной погрешности, % Падение напряжения, не более В Ток потребления, не более мА
    Сила переменного тока (с разрывом цепи), мА 2-10 4,0 ±4,0 50 -
    10-50 20
    50-250 20
    Сила переменного тока (без разрыва цепи), А 0,2-1 4,0 ±4,0 2,5 2,5
    1-5
    2-10
    Напряжение переменного тока, В 0,2-1 4,0 ±4,0 - 0,5
    1-5
    5-25
    25-125
    50-250
    100-500
    Угол сдвига фаз 180-0-180 1,5 ±1,5 - 180
    • Габаритные размеры прибора 260х160х185 мм.
    • Масса прибора не более 3,5 кг.
    • По рабочим климатическим применения прибор относится к группе 2 ГОСТ 22261 (с расширенным диапазоном температур) и исполнению УХЛ4.2 ГОСТ 15150, при этом значение температуры окружающего воздуха рабочих условий применения от минус 10 до плюс 40 °С, верхнее значение относительной влажности воздуха 90% при температуре 30 °С, атмосферное давление 84-106,7 кПа (530 - 800 мм).
  • Комплект поставки ВАФ-85-М1

    Наименование Количество
    Прибор 1
    Клещевая приставка 1
    Паспорт 1
    Свидетельство о приемке 2
    Провод соединительный 5
    Зажим контактный 3
