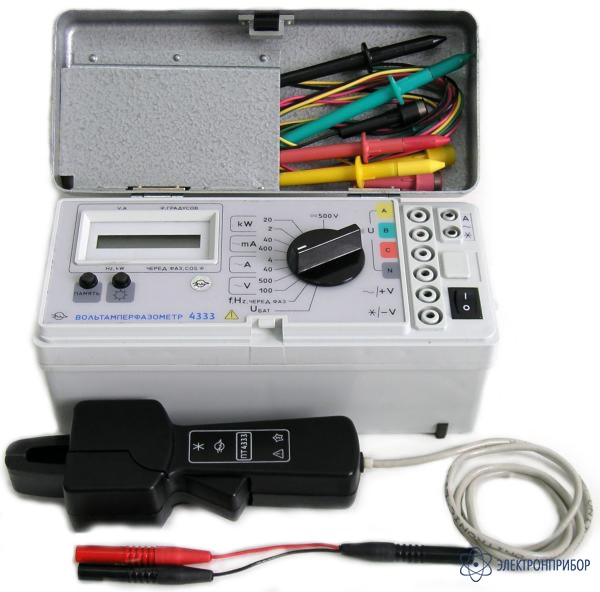

ВАФ-4333 — цифровой вольтамперфазометр

Код товара: 23386
  • Назначение:

    Вольтамперфазометр - 4333, предназначен для измерений в электрических сетях переменного тока:

    • Среднеквадратического значения силы переменного тока (без разрыва цепи тока, с помощью индивидуальной вспомогательной части - трансформатора тока с размыкающимся магнитопроводом, далее по тексту ~ трансформатор));
    • Среднеквадратического значения напряжения переменного тока;
    • Угла сдвига фаз между током и напряжением или двумя напряжениями;
    • Активной мощности;
    • Коэффициента мощности;
    • Частоты напряжения переменного тока.

    Кроме того, прибор предназначен для измерения напряжения постоянного тока, а также индикации порядка чередования фаз трехфазного напряжения.

    Область применения прибора - эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок.

    По рабочим климатическим условиям применения прибор относится к группе 4 ГОСТ 22261 и исполнению УХЛ 4,2 ГОСТ 15150, при этом значение температуры окружающего воздуха от -10 до +40 оС, процентное верхнее значение относительной влажности воздуха 90% при температуре 30 оС, атмосферное давление 84106,7кПа (630-800 мм рт. ст.).

  • Технические характеристики:

    Параметр Значения
    Сила переменного тока, А (класс точности) 0...0,04 (5,0); 0...0,4 0...4 0...40 (1,0)
    Коэффициент мощности (класс точности) 1-0-1 (0,2)
    Постоянное наппряжение, В (класс точности) 0...500 (1,0)
    Переменное наппряжение, В (класс точности) 0...100 0...500 (1,0)
    Угол сдвига фаз между напряжением и током, град (класс точности) 180-0-180
    Рабочая температура от -10 до +40°С
    Питание 3 элемента типа 316, ток потребления не более 5 мА
    Размеры, мм 240х110х110
    Масса, кг 1,5(2,7 комплекта поставки)
    Особенности функция запоминания результатов на дисплее после отключения цепи
  • Комплект поставки ВАФ-4333

    Наименование Количество
    Прибор 1
    Трансформатор тока с размыкающимся магнитопроводом 1
    Провод соединительный 4
    Зажим контактный 4
    Футляр для укладки принадлежностей 2
    Ремень с пряжкой 1
    Кассета под элементы А316 (R6) 1
    Планка-упор 1
    Паспорт 1
    Свидетельство о приемке 1
