Парма ВАФ-Т — вольтамперфазометр

Код товара: 20202
  • Назначение вольтамперфазометра ВАФ-Т-Парма:

    Вольтамперфазометр Парма ВАФ-Т предназначен для измерения действующего значения напряжения и силы переменного тока синусоидальной формы, частоты переменного тока, угла сдвига фаз. Прибор может применяться при проведении точных измерений, испытаниях защит генераторов, трансформаторов, для измерений нагрузки вторичных цепей трансформаторов тока и напряжения, для наладки фазочувствительных схем релейной защиты и др.

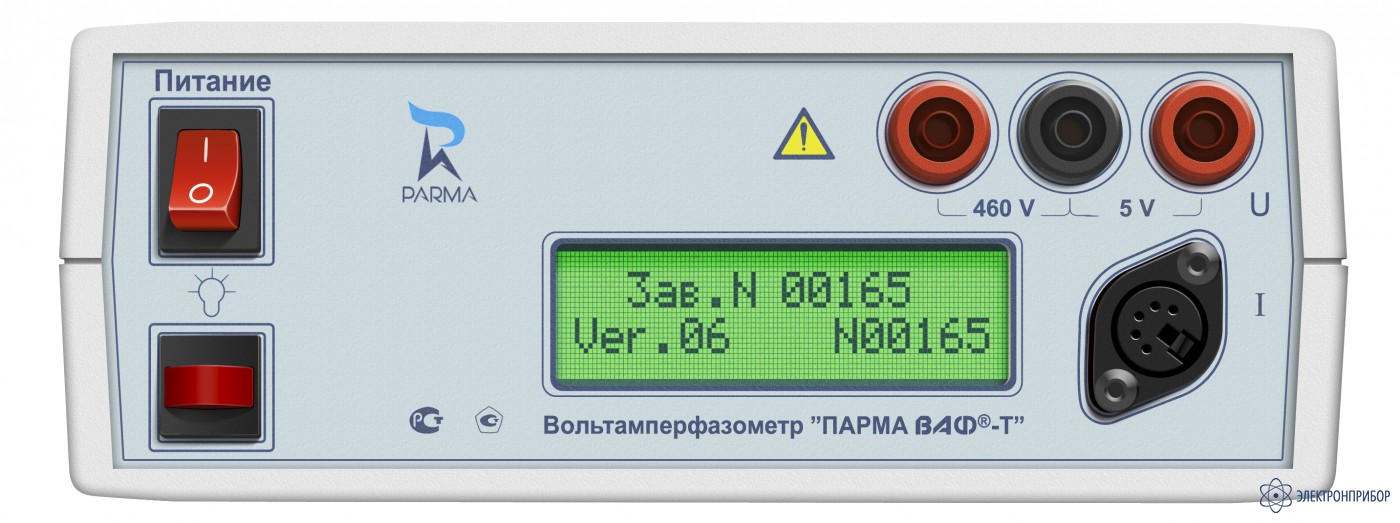

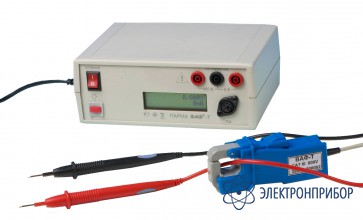

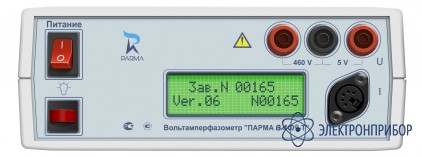

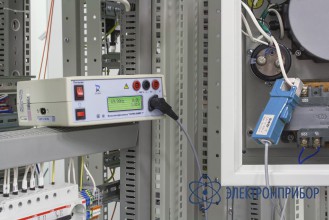

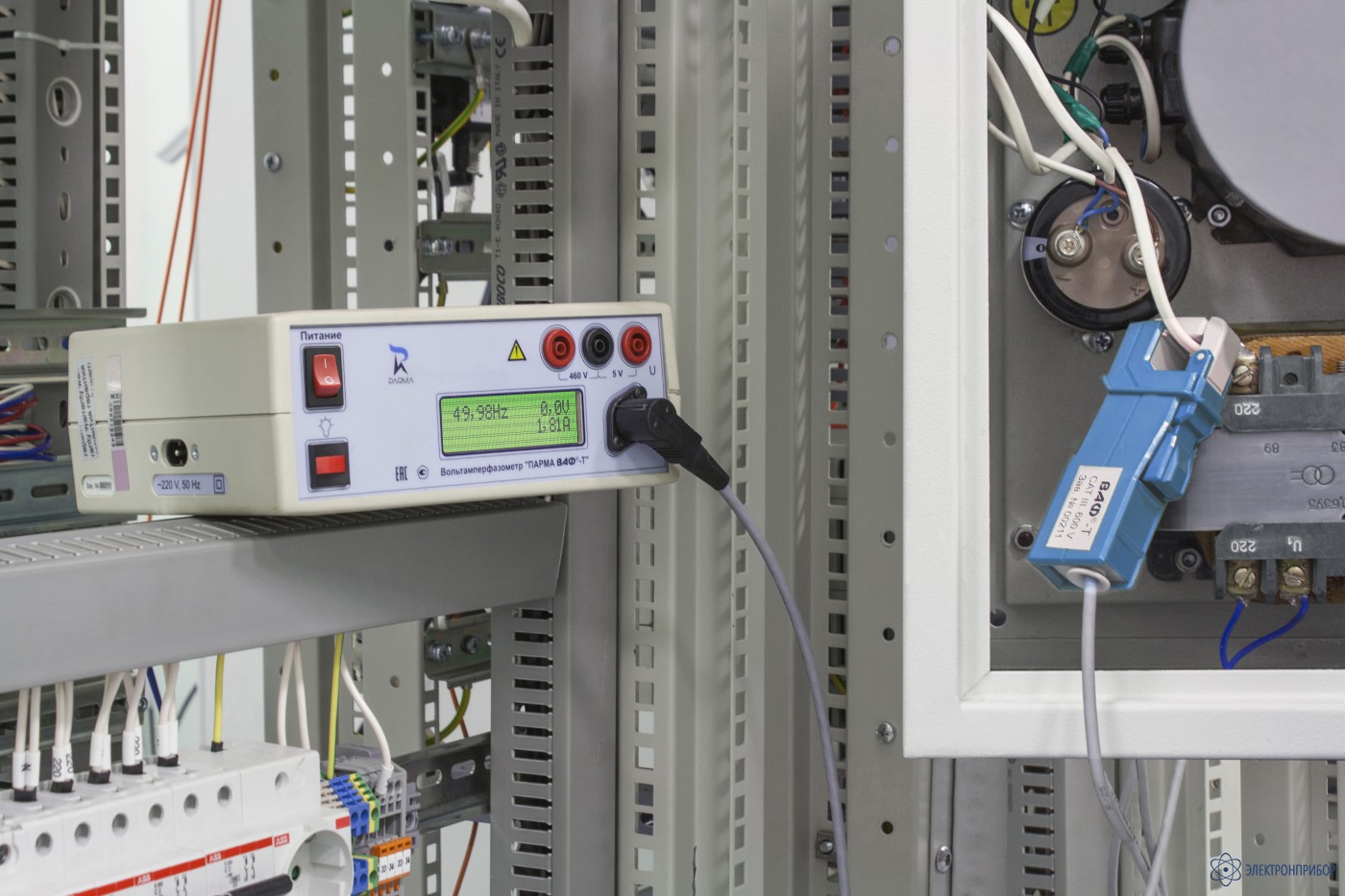

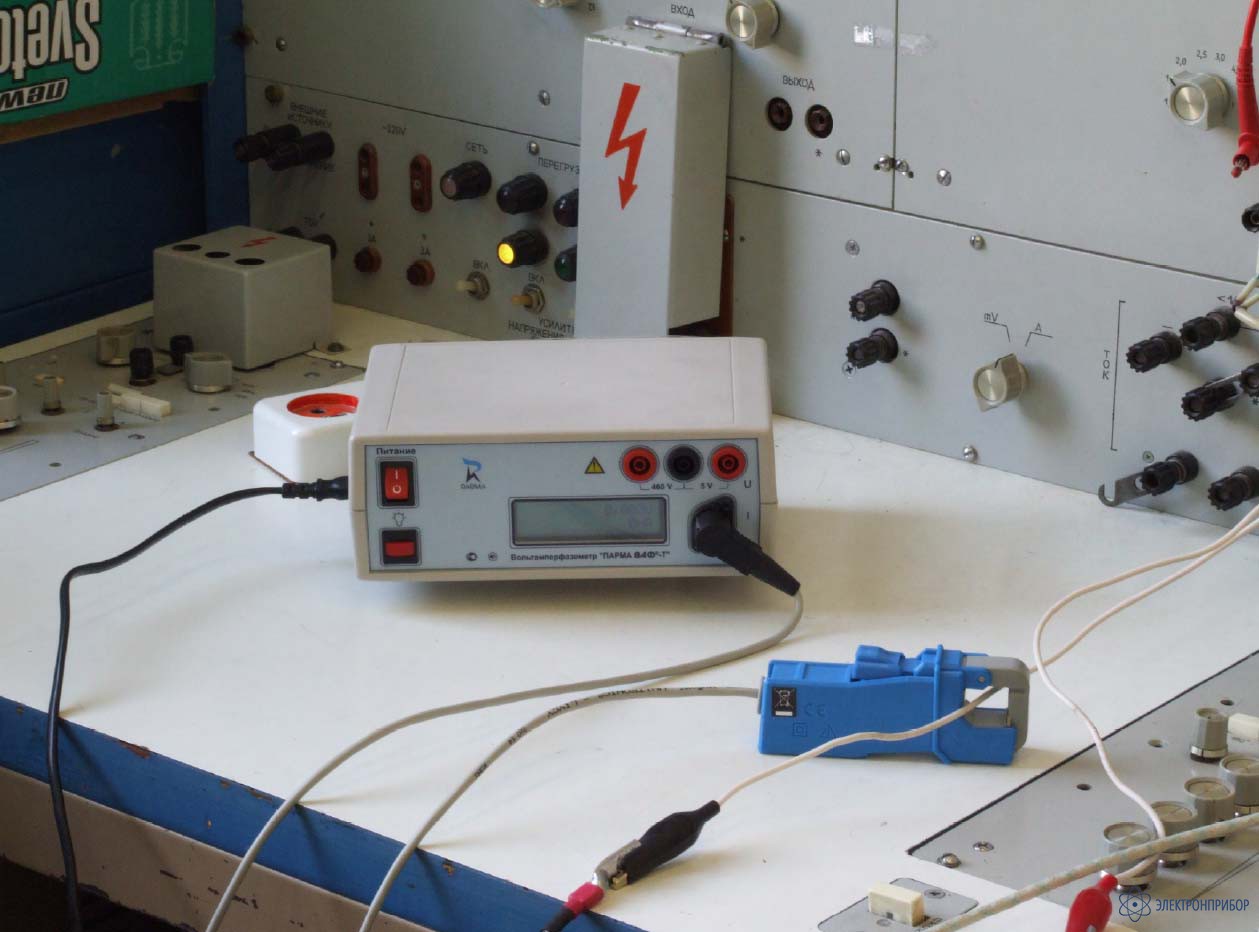

    Прибор ВАФ-Т является переносным, электронный измерительный прибор, состоящим из измерительного блока и измерительных клещей. Измерительный блок выполнен в изолированном корпусе из ударопрочной пластмассы.

    Прибор обеспечивает измерение напряжения переменного тока двумя пределами 5 и 460 В. Он обеспечивает измерение силы переменного тока с использованием измерительных клещей.

    Принцип работы прибора основан на преобразовании сигналов измеряемых величин в частоту или меандр для последующей передачи в микроконтроллер.Измерительный канал содержит два преобразователя напряжение-частота, служащих для непосредственного измерения значений силы тока и напряжения, и два устройства для формирования сигналов для определения сдвига фаз.

    Все сформированные сигналы поступают на микроконтроллер, где по программе обработки данных производится их оценка и выбор режима работы на основании установленных приоритетов. Результаты измерений выводятся на дисплей.

  • Технические характеристики вольтамперфазометра Парма ВАФ-Т:

    Измеряемый параметр Ед.изм. Диапазонизмерения Пределы допускаемой основной погрешности при измерении
    относительной абсолютной
    Действующее значение напряжения переменного тока В от 0,02 до 5 ±(0,001·X+0,01) 1)
    Действующее значение напряжения переменного тока В от 6 до 460 ±(0,005·X+0,22)
    Действующее значение силы переменного тока А от 0,002 до 6 ±(0,005·X+0,02) 2)
    Частота измеряемого напряжения Гц от 45 до 65 ±0,1
    Частота измеряемой силы тока Гц от 45 до 65 ±0,1 3)
    Угол сдвига фаз между напряжением и током градус от -180 до 180 ±3,6 4)
    где - Х – измеренное значение напряжения (в Вольтах) или силы тока (в Амперах);

    Полученное значение предела допускаемой погрешности округлить до 3-го знака после запятой.
    1) При частоте измеряемого напряжения переменного тока от 49 до 51 Гц.
    2) При частоте измеряемой силы тока от 49 до 51 Гц.
    3) При действующем значении силы переменного тока не менее 20 мА.
    4) При действующем значении силы переменного тока не менее 20 мА.

    Пределы допускаемой дополнительной относительной погрешности при измерении действующего значения силы переменного тока при воздействии магнитного поля промышленной частоты напряженностью 30 А/м – ±0,4(Iк /Iи –1) %. Входное сопротивление каналов напряжения на пределе 460 В – не менее 750 Мом, на пределе 5 В – не менее 20 Мом.

    Время установления рабочего режима не более 6 с.

    Питание:

    • от сети переменного тока частотой от 45 до 52 Гц, напряжением (220±44) В
    • от встраиваемых источников питания постоянного тока напряжением, 6 В (4 гальванических элемента по ГОСТ Р МЭК 86-1 типа R14P по 1,5 В каждый).

    Потребляемая мощность: от сети переменного тока – не более 3 В А; от встроенного источника постоянного тока – не более 0,5 Вт.

    Масса прибора (в сумке) – не более 2,0 кг.

    Габаритные размеры прибора (в сумке) – не более 320х100х180 мм,

    Условия эксплуатации:

    • температура окружающего воздуха от минус 20 до плюс 55 °С;относительная влажность воздуха 90 % при 30 °С;
    • атмосферное давление от 84 до 106,7 кПа.

    Среднее время восстановления работоспособного состояния после установления неисправности – 1 час.
    Средняя наработка на отказ – не менее 6000 час.
    Средний срок службы – не менее 10 лет.

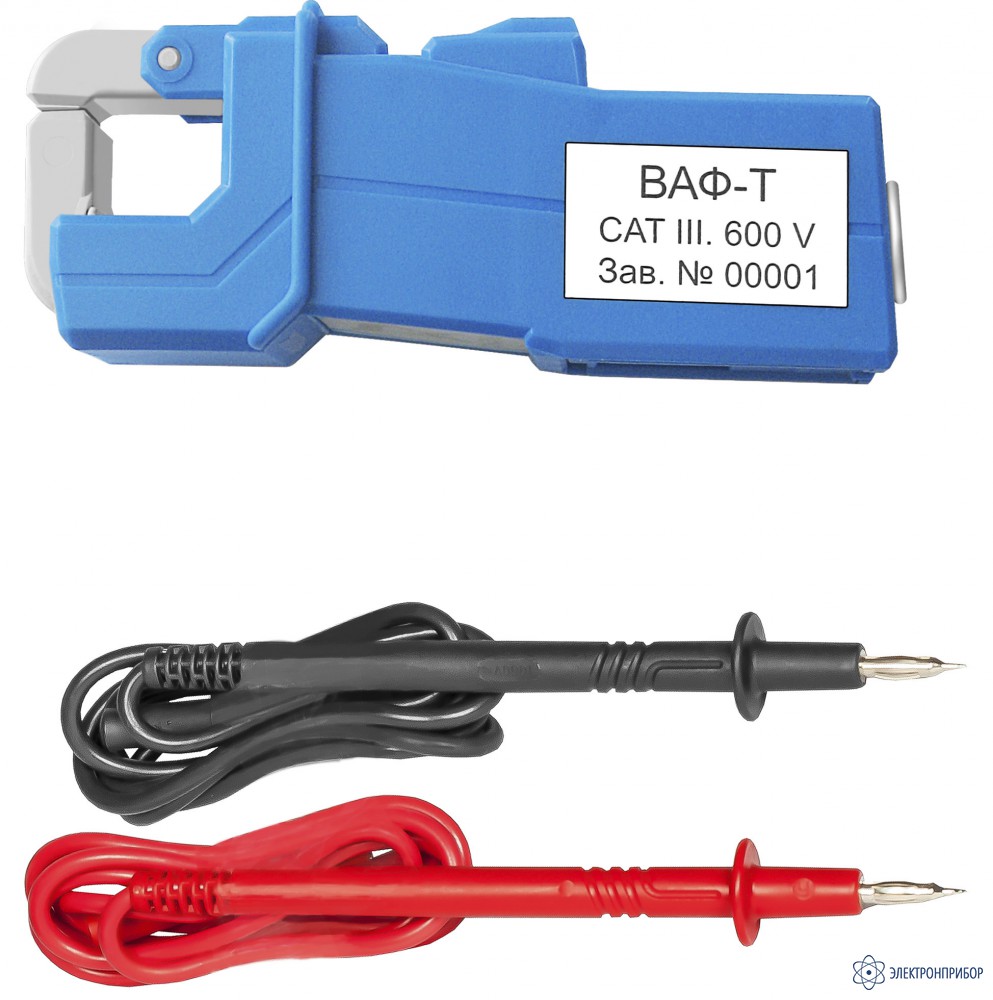

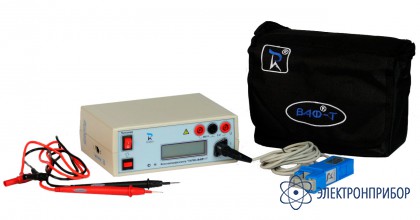

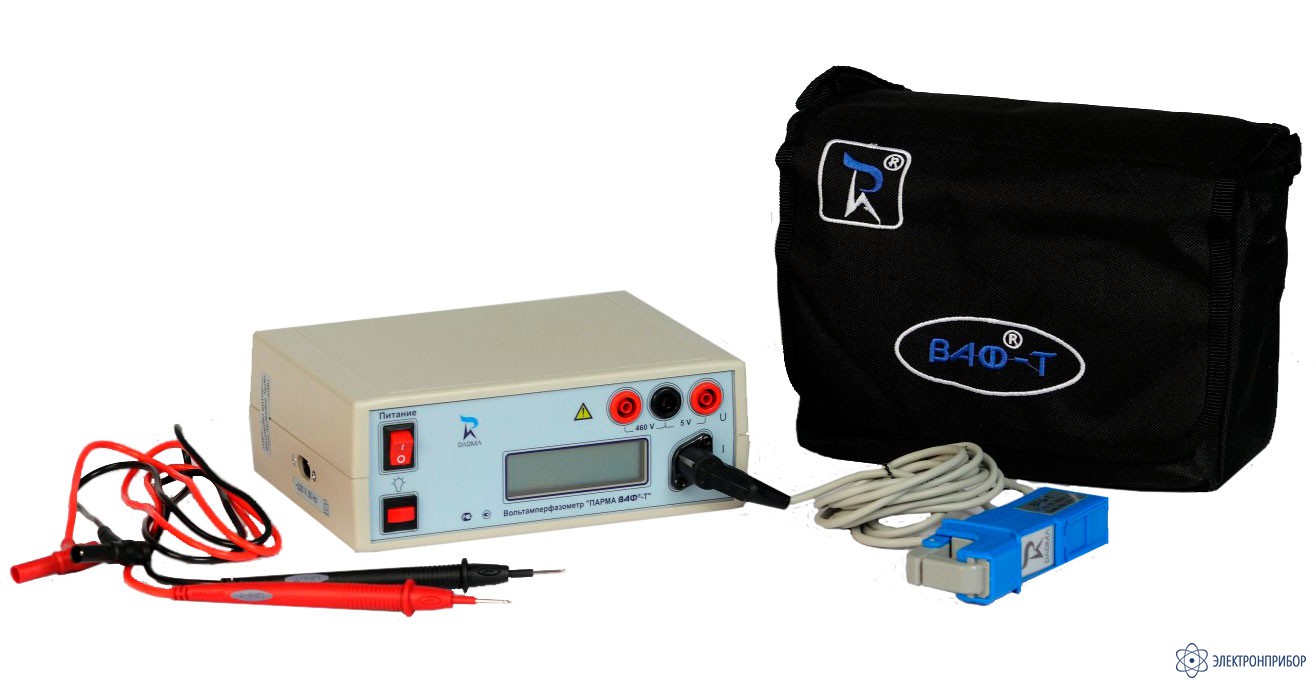

  • Комплект поставки Парма ВАФ-Т

    Наименование Количество
    Измерительный блок 1
    Набор измерительных щупов (универсальный) 1
    Измерительные клещи 1
    Сетевой шнур питания 1
    Руководство по эксплуатации 1
    Формуляр 1
    Гальванический элемент питания 4
    Сумка 1
