AnCom VAP, AnComVAP

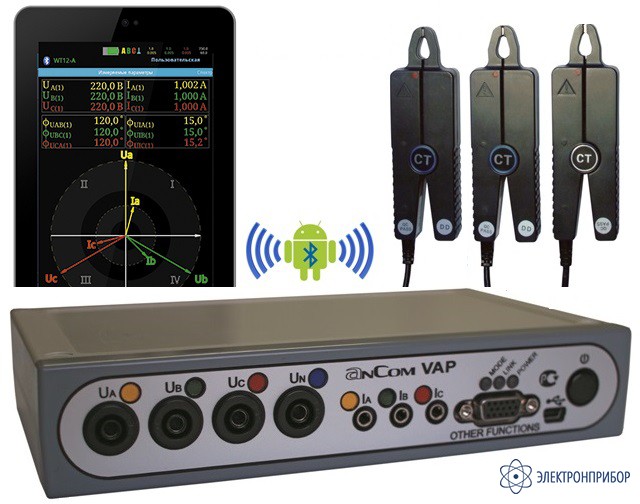

AnCom VAP — вольтамперфазометр

Код товара: 43256
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      64124-16 до 02.06.2026

    • Производитель

      AnСom, Россия

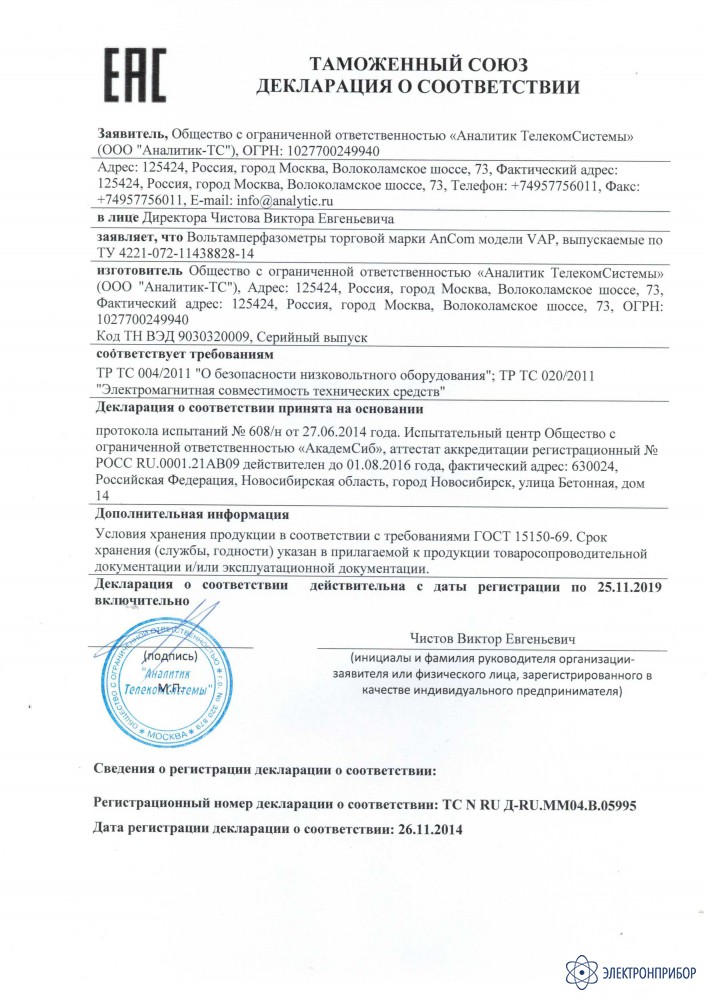

    Сертификаты

    Назначение вольтамперфазометра AnCom VAP:

    Трехфазный вольтамперфазометр (ВАФ) AnCom VAP предназначен для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.

    Для проверки правильности выполнения схем РЗ и ПА прибор отображает векторную диаграмму токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений).

    Вольтамперфазометр также позволяет настраивать и контролировать:

    • Измерительные трансформаторы тока и напряжения;
    • Параметры качества электрической энергии;
    • Сопротивления электрических цепей при токах ±200 мА и 7 мА.

    Особенности вольтамперфазометра AnCom VAP:

    • Измерение фазовых сдвигов тока от 1 мА (абсолютная погрешность ± 0,5 град при токах от 40 мА);
    • Отображение векторной диаграммы токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений);
    • Трехфазный: 3 измерительных входа по току 0,001...2000 А, измерения без разрыва цепи (автоматически распознаваемые прибором типы токовых клещей);
    • Трехфазный: 3 измерительных входа по напряжению 0,01...750 В;
    • Измерение токов, напряжений и мощности – только на 1-ой гармонике, либо действующие значения (1...50 гармоники);
    • Измерение нулевой, прямой и обратной последовательностей 1-ой гармоники трехфазного тока и напряжения;
    • Точное измерение частоты ±0,01 Гц;
    • Поддержка схем подключения: трехфазная четырехпроводная (звезда), трехфазная трехпроводная (треугольник и Арона), однофазная двухпроводная, постоянный ток и напряжение (DC), «прозвонка» электрической цепи;
    • Дополнительные измеряемые параметры: постоянное напряжение и ток, импеданс, электрическая мощность (активная, реактивная и полная – суммарная и по каждой фазе);
    • Анализ гармоник (до 50) токов и напряжений: графики спектральных составляющих по каждой фазе, коэффициенты искажения синусоидальности кривой, коэффициенты n-ых гармонических составляющих, K-фактор и Crest factor (пик-фактор);
    • Коэффициенты мощности и несимметрии напряжения по обратной и нулевой последовательности.

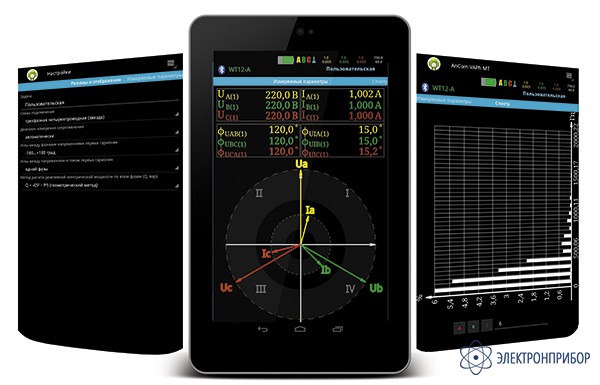

    Технология «Мобильный интерфейс»:

    • Цветной сенсорный дисплей 7''
      • Цветовая индикация измеряемых параметров, соответствующая маркировке входов прибора и измерительных принадлежностей;
      • Перелистываемые виртуальные экраны: значения измеряемых параметров и фазовая диаграмма, спектр напряжений и токов;
      • Панель состояния прибора: схема подключения, тип подключенных клещей, диапазоны измерения тока и напряжения, уровень заряда батареи прибора и т.д.;
    • Мгновенная готовность к измерениям
      • Измерительные Задачи (заводские и пользовательские) – наборы специфических настроек ВАФ;
      • Сохранение измерительной Задачи – создание пользовательской настройки ВАФ, характерной для требуемого измерения;
      • Загрузка измерительной Задачи из списка позволит сразу приступить к нужным измерениям без перенастройки прибора. Выбор диапазонов измерений токов и напряжений (ручной и автоматический) осуществляется в процессе измерения;
    • Анализ результатов
      • Мониторинг измеряемых параметров в режиме реального времени и «заморозка» результатов измерений на всех виртуальных экранах для детального анализа;
      • Цветовая и звуковая сигнализация при несоответствии значения измеряемого параметра установленной норме min…max, и индикация величины запаса – при соответствии;
      • Сохранение на планшете и совместная работа с результатами измерений: пересылка снимков экрана (значения измеряемых параметров и фазовая диаграмма) по E-mail, загрузка в альбом Google Фото, загрузка на Google Диск, вывод на печать – через беспроводный интерфейс планшета Wi-Fi;
    • Справочники и приложения GOOGLE PLAY
      • Чтение технической и справочной литературы прямо с планшета – цветная инструкция на прибор всегда под рукой;
      • Google Play: библиотека приложений для инженера-электрика – оперативный расчет параметров и справочная информация;
      • Коммуникационные возможности планшета: оперативный поиск информации, определение местонахождения и маршрута до объекта, электронный ежедневник и планировщик задач, фото и видеосъемка объекта измерений, ICQ, Skype, E-mail;
    • Безопасность и автономность
      • Работа на опасных участках – беспроводное управление ВАФ по радиоканалу Bluetooth (на удалении до 6 м);
      • Мобильный автономный прибор для работы в лабораторных (220В) и полевых условиях (более 24 часов автономной работы) в широком температурном диапазоне и условиях слабой освещенности.

  • Технические характеристики вольтамперфазометра AnCom VAP:

    Частота , напряжение, сила тока и углы сдвига фаз
    Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
    f , Гц Частота сети на первой гармонике фазы A ( U A или I A ) 42,5... 57,5
    U A > 100 мВ
    I A > 100 m А
    ± 0,01
    U A(1) , U B(1), U C(1) , В Действующие значения фазных напряжений на первой гармонике 0,01...0,6 ±0,018
    0,6...6 ±0,042
    6...60 ± 0,06
    60...750 ± 0,75
    U A , U B, U C , В Действующие значения фазных напряжений (по всем гармоникам, 1...50) 0,01...0,6 ±0,018
    0,6...6 ±0,042
    6...60 ± 0,06
    60...750 ± 0,75
    I A(1) , I B(1), I C(1) , А Действующие значения фазных токов на первой гармонике 0,04...1 (0,005...0,04 А ) ±0,0003
    0,04...1 ± 0,005
    1...30 ±0,15
    I A , I B, I C , А Действующие значения фазных токов ( по всем гармоникам , 1...50) 0,04...1 (0,005...0,04 А ) ±0,0003
    0,04...1 ± 0,005
    1...30 ±0,15
    Опорный канал U A ( U A > 60 мВ )
    φ UIA(1), φ UIB(1), φ UIC(1), град. Углы между напряжениями и токами одноименных фаз 0,04...30 А ± 0,5 град.
    0,005... 0,04 А ± 1 град.
    0,001...0,005 А ± 3 град.
    φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град. Углы между напряжением фазы A и токами фаз A, B и C 0,04...30 А ± 0,5 град.
    0,005... 0,04 А ± 1 град.
    0,001...0,005 А ± 3 град.
    φ UAIB(1) , φ UAIC(1) , град. Углы между напряжением фазы A и напряжениями фаз B и C 0,06...750 В ± 0,1 град.
    Опорный канал I A ( U A > 60 мВ )
    φ UIA(1), φ UIB(1), φ UIC(1), град. Углы между напряжениями и токами одноименных фаз 0,04...30 А ± 0,5 град.
    0,005... 0,04 А ± 1 град.
    0,001...0,005 А ± 3 град.
    φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град. Углы между током фазы A и напряжениями фаз A, B и C 0,04...30 А ± 0,5 град.
    0,005... 0,04 А ± 1 град.
    0,001...0,005 А ± 3 град.
    φ UAIB(1) , φ UAIC(1) , град. Углы между током фазы A и токами фаз B и C 0,06...750 В ± 0,1 град.
    Прямая, обратная и нулевая последовательности
    Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
    U , В Постоянное напряжение 0,08...0,8 (0,014...0,08) ± 0,002 В
    0,08...0,8 ± 0,0016 В
    0,8...8 ± 0,016 В
    8...80 ± 0,16 В
    80...750 ± 1,5 В
    Напряжение постоянного тока
    Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
    U 1 (1) , U 2 (1) , U 0 (1) , В Напряжение первой гармоники : для прямой, обратной и нулевой последовательности 0...330 ± 0,66
    I 1 (1) , I 2 (1) , I 0 (1) , А Ток первой гармоники: для прямой, обратной и нулевой последовательности 0,005...0,04 При минимальном значении одного из токов I A(1) , I B(1), I C(1) =0,005...0,04:
    ±0,0009 для I 1 (1) , I 2 (1)
    ± 0,015 для I 0 (1)
    0,04...1 ± 0,015
    1...30 ± 0,45
    φ U1I1(1) , град . Прямая последовательность Угол фазового сдвига между напряжением и током : для прямой, обратной и нулевой последовательн ости При U2, U0, более 260 мВ; I2, I0 более 6 мА; I1 более 80 мА. ± 0,5
    φ U2I2(1) , град . Обратная последовательность ± 3
    φ U0I0(1) , град . Нулевая последовательность ± 3
    K2U, % Коэффициент несимметрии напряжения по обратной последовательности 0,4...20 ± 0,3
    K0U, % Коэффициент несимметрии напряжения по обратной последовательности 0,4...20 ± 0,3
    Импеданс
    Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
    Z A , Z B , Z C , Ом Модуль полного сопротивления Z > 125/I

    Z < 125/I
    ± 4% I > 5 мА
    R A , R B , R C , Ом Активная составляющая полного сопротивления 15% мА < I < 5 мА
    X A , X B , X C , Ом Реактивная составляющая полного сопротивления ± 5/I %
    Мощность
    Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
    P A , P B , P C , P Σ , Вт Активная электрическая мощность по каждой фазе и суммарная K Р = 1 ± 0,5%
    K Р = 0,5L...1...0,5С ± 1,0%
    K Р = 0,2C...1...0,2L ±[1,0+0,1((P max /P)–1)] %
    P A(1) , P B(1) , P C(1) , P Σ , Вт Активная электрическая мощность первой гармоники по каждой фазе и суммарная K Р = 1 ± 0,5%
    K Р = 0,5L...1...0,5С ± 1,0%
    K Р = 0,2C...1...0,2L ±[1,0+0,1((P max /P)–1)] %
    Q A, Q B, Q C , Q Σ , вар Реактивная электрическая мощность по каждой фазе и суммарная K Р = 0,45L...0... –0,45C;
    K Р = 0,45C...0... –0,45L
    ± 1,0%
    K Р = 0,86L...0... –0,86C;
    K Р = 0,86C...0... –0,86L
    ± 2,0%
    Q A(1) , Q B(1) , Q C(1) , Q Σ , вар Реактивная электрическая мощность первой гармоники по каждой фазе и суммарная K Р = 0,45L...0... –0,45C;
    K Р = 0,45C...0... –0,45L
    ± 1,0%
    K Р = 0,86L...0... –0,86C;
    K Р = 0,86C...0... –0,86L
    ± 2,0%
    S A , S B, S C, S Σ, ВА Полная электрическая мощность по каждой фазе и суммарная от 0,1 I max U max до I max U max ± 1,0%
    от 0,05 I max U max до 0,1 I max U ±2,0%
    S A(1) , S B(1) , S C(1) , S Σ(1) , ВА Полная электрическая мощность первой гармоники по каждой фазе и суммарная от 0,1 I max U max до I max U max ± 1,0%
    от 0,05 I max U max до 0,1 I max U ±2,0%
    Анализ гармоник
    Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
    K UA , K UB , K UC , % Коэффициент искажения синусоидальности кривой напряжения 0,2...30 % K U <1,0 ± 0,05
    0,2...30 % K U >1,0 ± 5 % (Относительная)
    K IA , K IB , K IC , % Коэффициент искажения синусоидальности кривой напряжения 0,3...50 % K I <1,0 ± 0,05
    0,3...50 % K I >1,0 ± 5 % (Относительная)
    K factorIA , K factorIB , K factorIC K- фактор - Не нормируется
    CFIA, CFIB, CFIC CFUA, CFUB, CFUC Crest factor фазных токов и напряжений ( Пик - фактор ) - Не нормируется
    K U(n) , % Коэффициент n- ой гармонической составляющей напряжения со 2 по 50 гармоники 0,2...30% K U <1,0 ± 0,05
    0,2...30% K U >1,0 ±5% ( Относительная )
    K I(n) , % Коэффициент n- ой гармонической составляющей тока со 2 по 50 гармоники 0,3...50% K I <1,0 ± 0,05
    0,3...50% K I >1,0 ±5% ( Относительная )

    Общие характеристики вольтамперфазометра AnCom VAP:

    Условия эксплуатации
    Диапазон рабочих температур, °С -20...+55
    Предельные условия транспортирования: -50...+70
    Относительная влажность, при температуре 30°С, % 90 при 30 °С
    Предельные условия транспортирования: 95 при 30 °С
    Атмосферное давление, кПа (мм. рт. ст.) 70 - 106,7 (537 - 800)
    Предельные условия транспортирования: 70...106,7 (537... 800)
    Транспортная тряска от 80 до 120 ударов в минуту с максимальным ускорением 30 м/с2 и продолжительностью воздействия 1 час
    Массогабаритные характеристики
    Масса приборного блока ВАФ, кг 0,59 ± 0,02
    Масса сумки при транспортировке ВАФ и принадлежностей, кг менее 4
    Надежность
    Средний срок службы (кроме аккумулятора, планшета и сетевого адаптера), лет не менее 10
    Средняя наработка на отказ, ч не менее 10000
    Питание
    Питание в рабочем режиме автономное и от сети
    Время автономной работы не менее 24 часов
    Заряд аккумуляторов через интерфейс USB-mini от USB порта компьютера или адаптера ~220В->5В/1А
    Индикация процесса заряда аккумулятора и уровня заряда
    Электробезопасность: защита от поражения электрическим током
    Параметр Приборный
    блок
    Токовые клещи
    ТК-ЗОАС- А (В, С) ТК-
    800АС-А (В, С)
    тк-
    2000АС-А (В, С)
    тк-
    200DC-A
    Класс защиты от поражения электрическим током II II II II II
    Категория монтажа (категория перенапряжения, CAT) II II III III II

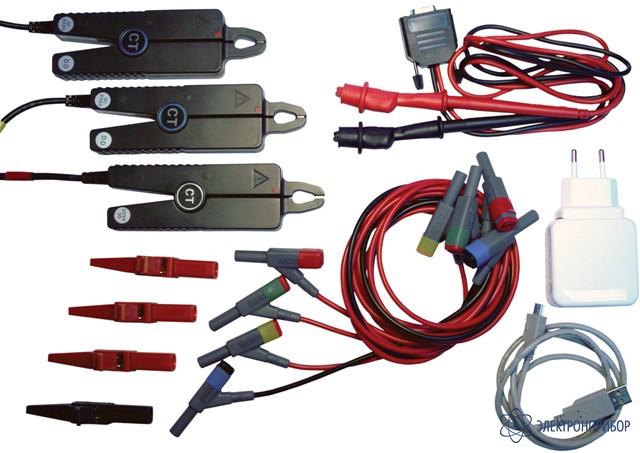

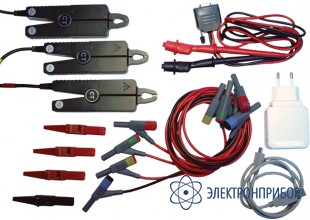

  • Комплект поставки AnCom VAP

    Наименование AnCom VAP/30AC AnCom VAP/30AC/800AC AnCom VAP/30AC/2000AC AnCom VAP/30AC/200DC

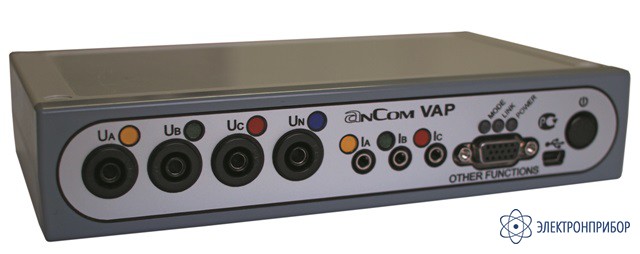

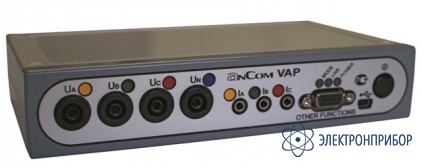

    1 Приборный блок VAP 1 1 1 1
    2 Кабель измерения напряжения КИ20-A 1 1 1 1
    3 Кабель измерения напряжения КИ20-B 1 1 1 1
    4 Кабель измерения напряжения КИ20-C 1 1 1 1
    5 Кабель измерения напряжения КИ20-N 1 1 1 1
    6 Зажим «крокодил» П7 1 1 1 1
    7 Зажим «крокодил» П8 3 3 3 3
    8 Кабель измерения сопротивления КИ21 1 1 1 1
    9 Источник питания ИП-5В/USB 1 1 1 1
    10 Кабель USB-A/B mini 1 1 1 1
    11 Сумка функциональная VAP-СФ 1 1 1 1
    12 Коробка транспортная картонная VAP-КТ 1 1 1 1
    13 Android Планшет *¹ 1 1 1 1
    14 Носитель информации для хранения Документации и ПО 1 1 1 1
    15 Руководство по эксплуатации (в памяти планшета) 1 1 1 1
    16 Методика поверки (в памяти планшета) 1 1 1 1
    17 Дистрибутив ПО (при отсутсвии в памяти планшета, скачайте с сайта производителя) 1 1 1 1
    18 Формуляр 1 1 1 1
    19 Токовые клещи для измерения переменного тока до 30А ТК-30AC 3 3 3 3
    20 Токовые клещи для измерения переменного тока до 800А ТК-800AC - 3 - -
    21 Адаптер токовых клещей АТК-800AC - 1 - -
    22 Токовые клещи для измерения переменного тока до 2000А ТК-2000AC - - 3 -
    23 Адаптер токовых клещей АТК-2000AC - - 1 -
    24 Токовые клещи для измерения постоянного тока до 200DC ТК-200DC-A - - - 3
    25 Адаптер токовых клещей АТК-200DC - - - 1
    26 Сумка транспортная - 1 1 1
