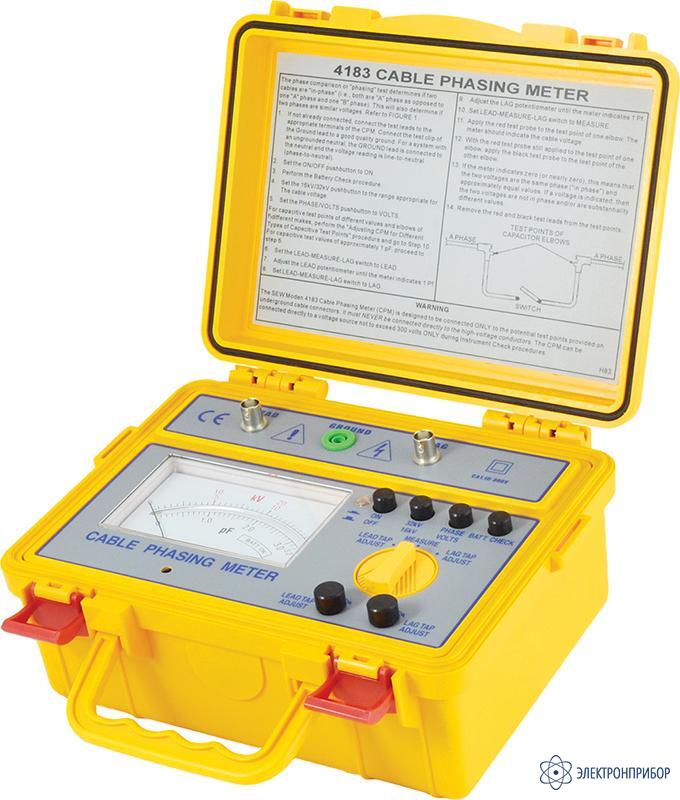

4183 СР — фазовый тестер

Сохранить в PDF Распечатать
  • Назначение фазового тестера 4183 СР:

    Фазовый тестер 4183 СР: Измерение переменного высоковольтного напряжения; Определение порядка чередования фаз; Определение взаимосвязи фаз в разных кабелях (синхронности чередования фаз в 2-х разных электрокабелях); Батарейное питание; Малогабаритный; Простота, компактность, надёжность; Усиленный, противоударный корпус; Масса 1 кг.

    Измеритель 4183 СР напряжения и определения порядка чередования фаз относится к новому поколению измерительных приборов, предназначенных для измерения параметров сетей и устройств электропитания. Благодаря своему конструктивному и схемотехническому исполнению он обеспечивает возможность определения синхронности чередования фаз в двух различных кабелях 3-х фазной сети электропитания. Прибор позволяет проводить измерения переменного напряжения на двух пределах: 0 - 16 кВ; 0 - 32 кВ. Выбор необходимых режимов и пределов измерения легко осуществляется с помощью 4-х кнопок на передней панели прибора. Прибор позволяет оперативно проводить измерения на электроустановках и подземных энергосооружениях, в том числе в случаях отсутствия информации об их текущем рабочем напряжении. Удобное исполнение входных терминалов, в совокупности с удобным и наглядным стрелочным индикатором c зеркальной шкалой, позволяют успешно использовать фазовый тестер 4183 СР не только как средство измерения, но и применять его в целях обучения при подготовке электротехнического персонала.

    Прибор 4183 СР настолько прост в эксплуатации, что основное внимание Вы можете сосредоточить на измерениях, а не на изучении технического описания к этому прибору!

  • Технические характеристики фазового тестера 4183 СР:

    Параметр Значения
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Диапазоны измерений (2 предела) 0…16 кВ
    0…32 кВ
    Погрешность ± 8,0 % от предела измерения
    ЧЕРЕДОВАНИЕ ФАЗ
    Сравнение по замерам ABC/ CBA RYB/ BYR RST/ TSR
    ОПРЕДЕЛЕНИЕ СИНХРОННОСТИ ЧЕРЕДОВАНИЯ ФАЗ В РАЗЛИЧНЫХ КАБЕЛЯХ
    Сравнение по замерам ~ «0» показания при совпадении
    «0» показания при расхождении
    ОБЩИЕ ДАННЫЕ
    Номинальное напряжение сети 50 Гц; 60 Гц
    Установка емкости отвода муфты 0,4…3 пФ
    Индикатор Стрелочный с зеркальной шкалой
    Источник питания 4х 1,5 В АА
    Габаритные размеры 100х230х150
    Масса 1,0 кг
    Условия эксплуатации 0 °С….50 °С; отн. влажность не более 80 %
  • Комплект поставки 4183 СР

    Наименование Количество
    Фазовый тестер 4183 СР 1
    Измерительные провода "банан-крокодил" 1
    Измерительные провода "банан-щуп" 2
    Батарея 4
    Плечевой ремень 1
    Руководство по эксплуатации 1
